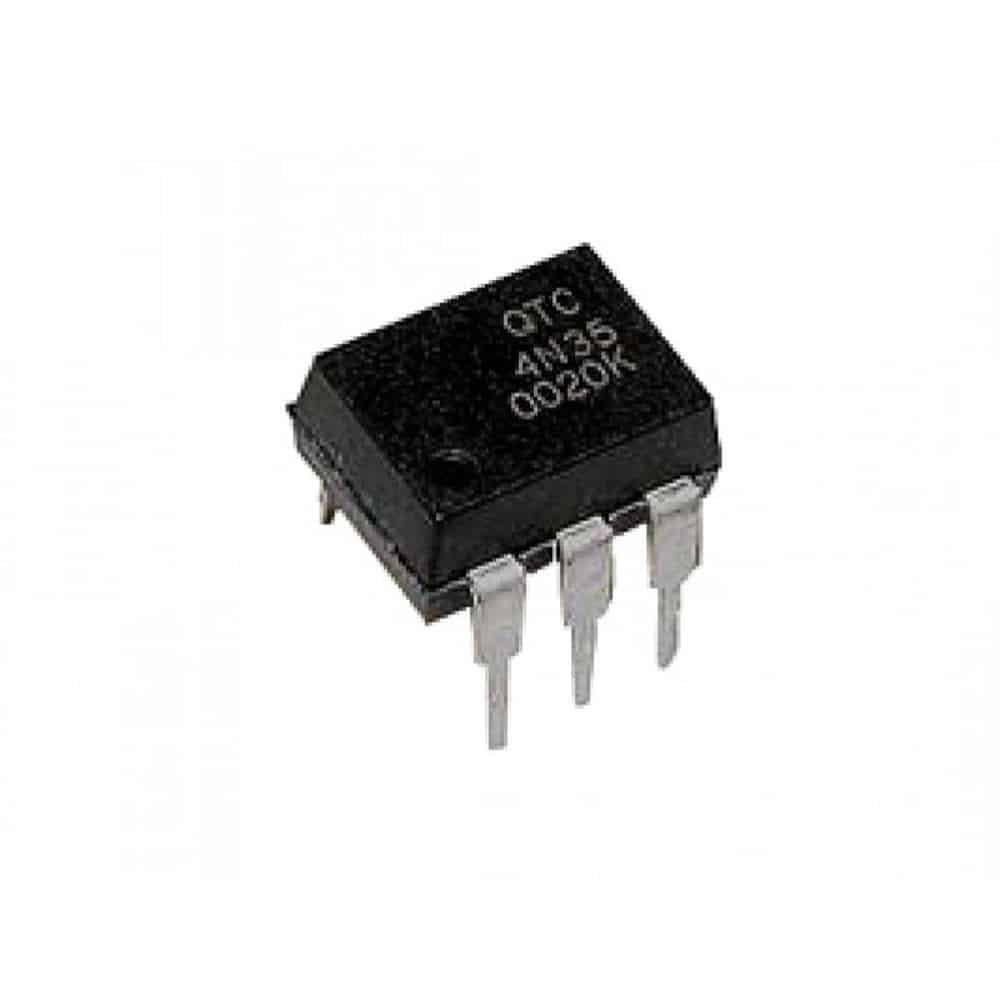

4N35 Optocoupleur – Sortie Phototransistor 50 mA

🔌 4N35 Optocoupleur – Sortie Phototransistor 50 mA (DIP6, EL4N35, General Purpose Optocoupler)

🔧 Description du Produit

Le 4N35 optocoupleur sortie phototransistor 50 mA, également connu sous les références 4N35 OPTOCOUPLEUR DIP6, 4N35 optocoupleur sortie transistor, ou encore EL4N35, est un optocoupleur généraliste 6 broches conçu pour assurer une isolation fiable entre circuits de puissance et circuits logiques.

Il se compose d’une LED infrarouge au gallium arsénié du côté entrée et d’un phototransistor en sortie, ce qui en fait un composant très prisé dans les montages d’Arduino, d’alimentations, d’entrées logiques et d’isolement de microcontrôleurs, particulièrement dans les applications électroniques utilisées au Maroc.

Son format 6-pin DIP facilite son intégration sur breadboard et PCB, tout en garantissant une isolation élevée jusqu’à 5000 VAC RMS.

⭐ Caractéristiques Principales

• Type : 4N35 – Optocoupleur phototransistor 6 broches DIP

• Courant d’entrée maximal : 50 mA

• Tension inverse : 6 V

• Tension collecteur-émetteur (VCEO) : 80 V

• Courant de transfert (CTR) min : 100 % à IF = 10 mA

• Isolation électrique : 5000 VAC RMS

• Faible capacité d’entrée et bonne réponse dynamique

• Compatible applications logiques 3.3 V et 5 V

⚙️ Applications

• Isolation des signaux entre microcontrôleurs et circuits haute tension

• Entrées logiques isolées (Arduino, ESP32, PIC, STM32…)

• Régulation d’alimentation

• Détection de signaux AC / commande de triac via driver

• Interfaces industrielles

• Transmission de signaux entre circuits de potentiels différents

🛠️ Exemple d’Utilisation avec Arduino

Le 4N35 est très simple à utiliser avec Arduino pour isoler une entrée ou lire un signal provenant d’un autre circuit.

📄 Schéma de principe (explication)

• LED du 4N35 → résistance → sortie à lire ou source externe

• Phototransistor → résistance pull-up → entrée Arduino

🧩 Code Arduino – Lecture d’un signal isolé via 4N35

/*
   Lecture d’un signal isolé à travers un optocoupleur 4N35
   Compatible Arduino UNO, MEGA, Nano, ESP32 (5V ou 3.3V)
*/

const int signalOpto = 2; // pin reliée au phototransistor

void setup() {
  pinMode(signalOpto, INPUT);
  Serial.begin(9600);
}

void loop() {
  int state = digitalRead(signalOpto);

  if (state == HIGH) {
    Serial.println("Signal détecté via optocoupleur 4N35");
  } else {
    Serial.println("Pas de signal");
  }

  delay(300);
}

Le composant fonctionne uniquement via lecture digitale classique.

📦 📦 Contenu de l’emballage

• 1 × Optocoupleur 4N35 (EL4N35, sortie phototransistor, format DIP6)
