Abaisseur DC-DC XL4016E1 XH-M401 8A

⚡ XH-M401 – Module d’Alimentation DC-DC Abaisseur XL4016E1 8A avec Affichage LED

🔧 Présentation du module

Le XH-M401 DC-DC step-down power module est une carte de régulation de tension basée sur le circuit intégré XL4016E1, spécialement conçue pour réduire une tension continue d’entrée (DC 4–38V) vers une tension de sortie ajustable entre 1,25V et 36V. Ce module abaisseur haute puissance est capable de délivrer jusqu’à 8A (5A recommandés pour un usage continu), ce qui en fait une solution fiable pour vos projets d’électronique, d’automatisation ou d’alimentation d’appareils à tension variable au Maroc.

Équipé d’un afficheur 7 segments à 3 chiffres, il vous permet de visualiser facilement la tension de sortie. Deux potentiomètres permettent un réglage rapide et une correction fine en cas d’écart entre la tension réelle et la valeur affichée. Il dispose également d’une diode de protection contre l’inversion de polarité, évitant ainsi tout risque d’endommagement en cas de mauvais branchement.

⚙️ Caractéristiques techniques principales

• Modèle : XH-M401 / XL4016E1

• Type : Module d’alimentation abaisseur DC-DC (Step-down)

• Tension d’entrée (Vin) : DC 4 – 38V

• Tension de sortie (Vout) : DC 1,25 – 36V (réglable)

• Courant de sortie max : 8A (5A recommandé en usage continu)

• Puissance max : 250W (avec bon refroidissement)

• Efficacité de conversion : jusqu’à 95%

• Fréquence de commutation : 180kHz

• Température de fonctionnement : -45°C à +85°C

• Affichage : écran numérique rouge 0,36″ (7 segments, 3 chiffres)

• Méthode de réglage : PWM (abaissement dans le sens inverse des aiguilles d’une montre)

• Dimensions : 61 × 41 × 27 mm

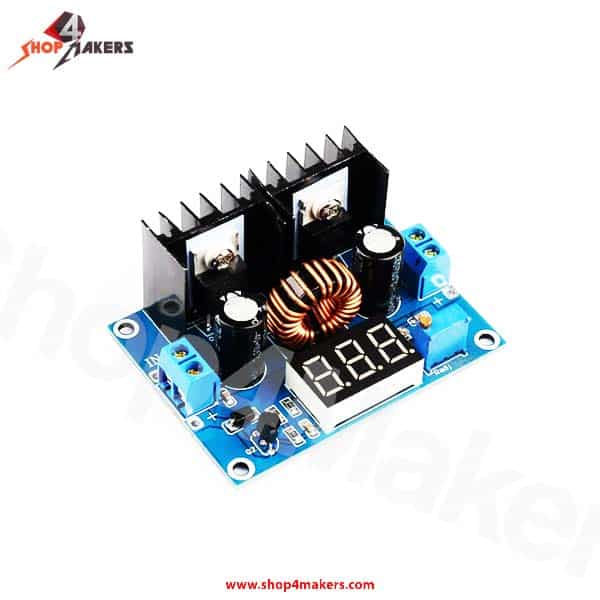

🧰 Détails visuels et composants intégrés

• ✅ Circuit intégré principal : XL4016E1

• ✅ Diode Schottky haute puissance : PS30U100CT

• ✅ Bobine de filtrage pour une tension de sortie stable

• ✅ Condensateurs de filtrage pour éviter les pics de tension

• ✅ Connecteurs à vis pour une entrée DC (4–38V) et une sortie ajustable (1,25–36V)

• ✅ Diode de protection de polarité inversée

• ✅ Afficheur à LED 3 chiffres pour lecture instantanée de la tension

• ✅ Potentiomètre bleu pour réglage principal de la tension

• ✅ Potentiomètre fin pour calibration précise

🔌 Recommandations d’utilisation

• 🔸 Conserver une différence de 2V minimum entre l’entrée et la sortie pour garantir un bon fonctionnement.

• 🔸 En cas d’utilisation prolongée à forte puissance (au-delà de 5A), prévoir un dissipateur thermique ou un ventilateur pour éviter la surchauffe.

• 🔸 Ce module est un abaisseur (step-down) – il ne fonctionne pas comme un élévateur de tension.

📦 📦 Contenu de l’emballage

• 1x Module abaisseur XH-M401 DC-DC XL4016E1 avec afficheur intégré

• 1x Connecteurs à vis préinstallés

• Produit prêt à l’emploi (aucune soudure nécessaire)

🇲🇦 Pourquoi choisir ce module au Maroc ?

• ✅ Idéal pour les bricoleurs, ingénieurs et étudiants marocains en électronique

• ✅ Compatible avec les projets Arduino, ESP32, Raspberry Pi

• ✅ Fiable pour l’alimentation de moteurs DC, LED, ventilateurs, caméras et modules radio

• ✅ Facilement intégrable dans les systèmes de régulation de tension ou chargeurs DIY
