AD633 Quad Multiplicateur Modulateur

🔌 AD633 Quad Multiplicateur Modulateur Analogique – AD633 Analog Multiplier

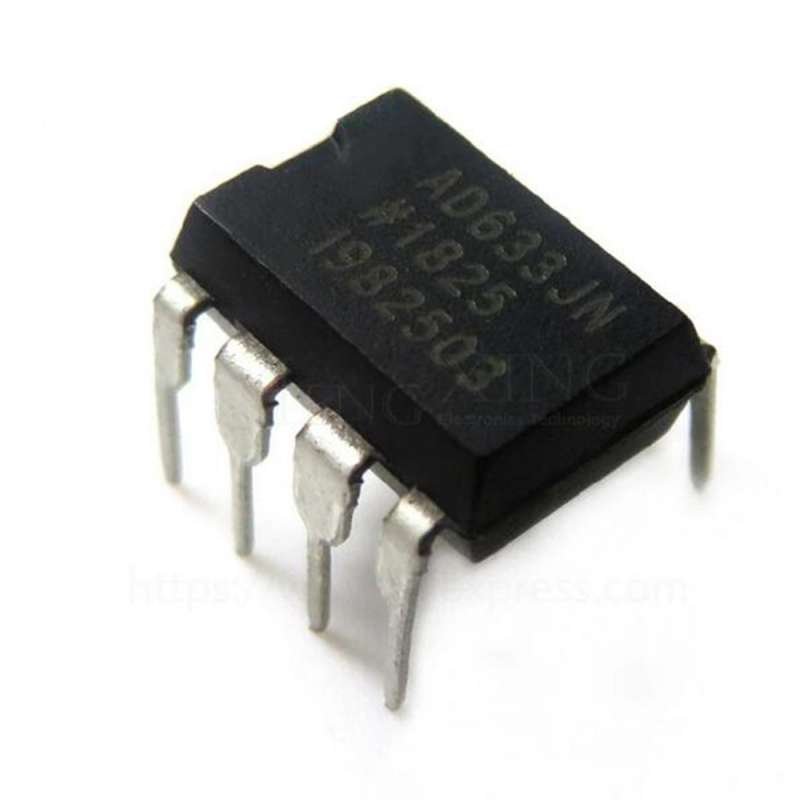

Le AD633 Quad Multiplicateur Modulateur Analogique est un composant analogique polyvalent spécialement conçu pour les applications nécessitant une multiplication ou modulation de signaux dans les quatre quadrants. Grâce à sa conception monolithique et sa calibration laser, l’AD633 Multiplieur Modulateur Analogique garantit des performances stables, précises et fiables, tout en restant facile à intégrer dans les projets électroniques professionnels ou éducatifs au Maroc.

L’AD633 Analog Multiplier ne nécessite aucun composant externe, ce qui en fait une solution idéale pour les projets de modulation/démodulation, détection de phase, contrôle analogique, filtres commandés en tension et autres systèmes de traitement du signal.

⚙️ Caractéristiques Principales de l’AD633

• Multiplication à 4 quadrants complète

• Aucun composant externe requis

• Haute précision grâce à la calibration laser

• Erreur totale < 2% de l’échelle complète

• Entrées X et Y différentielles haute impédance (10 MΩ)

• Référence interne stable 10 V

• Conditionnement compact 8 broches PDIP ou SOIC

• Compatible alimentations ±8V à ±18V

📊 Spécifications Techniques

• Type : Analog Multiplier (Multiplieur) – 4 Quadrants

• Erreur totale : typ. 1%, max 2%

• Bande passante : 1 MHz

• Slew rate : 20 V/µs

• Tension d’entrée X, Y : ±10 V

• Tension d’alimentation : ±8 V à ±18 V (±15 V recommandé)

• Impédance d’entrée : 10 MΩ

• Bruit large bande : 1 mV rms (10 Hz – 5 MHz)

🧰 Applications du AD633

• Modulation / démodulation analogique

• Détection de phase

• Multiplication, division, mise au carré

• Amplificateurs, filtres et atténuateurs commandés en tension

• Traitement analogique du signal

• Projets pédagogiques et R&D dans les écoles et universités marocaines

🛠️ Exemple d’Utilisation avec Arduino

⚠️ Le AD633 fonctionne en analogique. L’Arduino peut uniquement fournir une sortie PWM “approximation analogique”, qu’il faudra filtrer (filtre RC).
Aucun driver ou bibliothèque spécifique n’est nécessaire.

🔌 Schéma simplifié

• Arduino PWM D9 → Filtre RC → Entrée X

• Potentiomètre → Entrée Y

• Sortie W → Entrée analogique A0

📄 Code Arduino Exemple

Ce code lit la sortie du AD633 et affiche la valeur multipliée dans le moniteur série.

int pwmPin = 9;
int analogOut = A0;

void setup() {
  Serial.begin(9600);
  pinMode(pwmPin, OUTPUT);
}

void loop() {
  // Envoie un signal PWM filtré vers X
  int valPWM = 150;
  analogWrite(pwmPin, valPWM);

  // Lecture de la sortie AD633
  int rawValue = analogRead(analogOut);
  float voltage = (rawValue / 1023.0) * 5.0;

  Serial.print("Sortie AD633 : ");
  Serial.print(voltage);
  Serial.println(" V");

  delay(200);
}

📦 Contenu de l’emballage

AD633 Quad Multiplicateur Modulateur Analogique (1 pièce)
