ADS1232 – Convertisseur ADC Haute Précision 24-Bit

ADS1232 – Convertisseur ADC Haute Précision 24-Bit

Le ADS1232 Convertisseur ADC Haute Précision 24-Bit est un module spécialisé pour la mesure ultra-précise avec capteurs en pont tels que jauges de contrainte, capteurs de pression ou systèmes de pesage. Grâce à son architecture Delta-Sigma 24 bits faible bruit, ce Module ADS1232 convertisseur analogique-numérique ADC 24 bits garantit une lecture stable, fiable et parfaitement adaptée aux projets électroniques et industriels au Maroc.

Il constitue une solution complète pour toute application nécessitant un 24-Bit Analog-to-Digital Converter for Bridge Sensors, avec un gain programmable, un oscillateur interne et une interface simple type SPI.

⚙️ Caractéristiques principales

• Module ADS1232 High Precision 24-Bit ADC converter

• Résolution maximale : 23.5 bits effectifs

• Gains sélectionnables : 1, 2, 64 et 128

• Rejet simultané du 50 Hz et du 60 Hz (100 dB)

• Deux entrées différentielles + capteur interne de température

• Oscillateur interne intégré (option quartz externe)

• Fréquences d’acquisition : 10 SPS ou 80 SPS

• Interface série 2 fils compatible Arduino, ESP32, STM32

• Fonction Standby & Power-Down

• Alimentation : 2.7V à 5.3V

🧪 Applications possibles

• Balances électroniques

• Jauges de contrainte (pont de Wheatstone)

• Systèmes de mesure haute précision

• Capteurs de pression

• Pesage industriel et robotique

• Projets embarqués nécessitant un AD Converter 24 bit Module – ADS1232

🛠️ Avantages du module ADS1232

• Convertisseur 24 Bit Delta-Sigma Low Noise SPI ADC Module – ADS1232 ultra-stable

• Aucun registre compliqué : fonctionnement simplifié

• Compatible avec la majorité des microcontrôleurs

• Parfait pour les fabricants, ingénieurs, étudiants et laboratoires marocains

• Idéal pour les environnements perturbés grâce à son excellent rejet du bruit secteur

🧰 Exemple de code Arduino pour le module ADS1232

Aucune bibliothèque n’est nécessaire pour utiliser ce 24-Bit Analog-to-Digital Converter.
Il suffit de lire la sortie DOUT et de générer l’horloge SCLK.

🟦 Étapes de connexion

• DOUT → D3

• SCLK → D2

• Alimentation 3.3V ou 5V

• Configurer les pins GAIN / SPEED selon vos besoins

📄 Code Arduino :

#define DOUT 3
#define SCLK 2

long readADS1232() {
  while (digitalRead(DOUT) == HIGH);

  long data = 0;
  for (int i = 0; i < 24; i++) {
    digitalWrite(SCLK, HIGH);
    data = (data << 1) | digitalRead(DOUT);
    digitalWrite(SCLK, LOW);
  }

  digitalWrite(SCLK, HIGH);
  digitalWrite(SCLK, LOW);

  if (data & 0x800000)
    data |= 0xFF000000;

  return data;
}

void setup() {
  pinMode(DOUT, INPUT);
  pinMode(SCLK, OUTPUT);
  Serial.begin(115200);
}

void loop() {
  long value = readADS1232();
  Serial.println(value);
  delay(200);
}

📦 Contenu de l’emballage

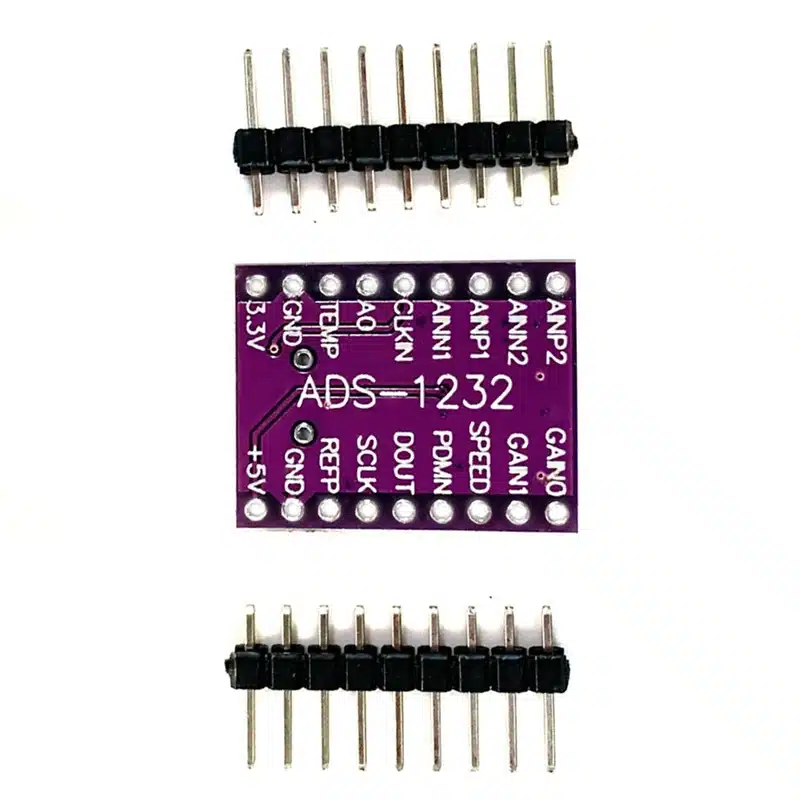

• 1 × Module ADS1232 Convertisseur 24-Bit Haute Précision avec connecteurs non soudés
