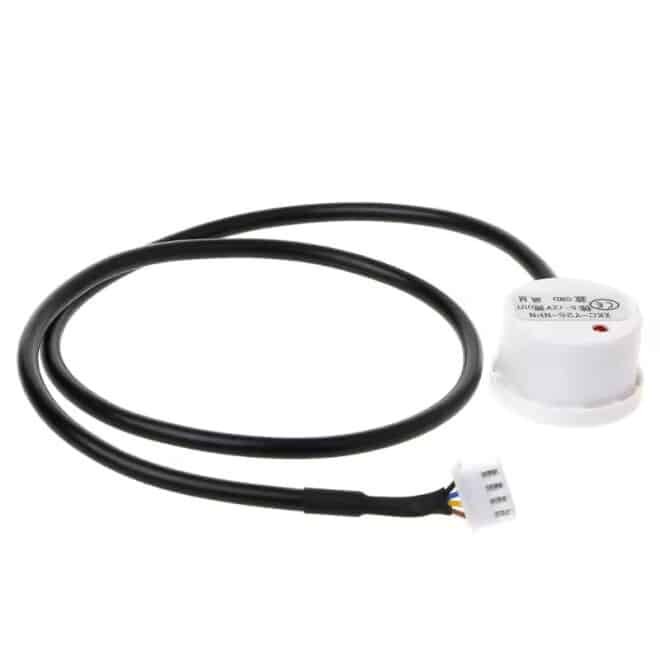

Capteur de Niveau de Liquide XKC-Y25 5V-12V

💧 Capteur de Niveau de Liquide Sans Contact XKC-Y25 5V-12V

Le Capteur de Niveau de Liquide Sans Contact XKC-Y25 5V-12V, aussi appelé Capteur Niveau Sans Contact XKC-Y25 5V-12V ou XKC-Y25-NPN XKC-Y25-PNP  Non-Contact Liquid Level Sensor, est un capteur intelligent conçu pour détecter avec précision la présence de liquides sans contact direct. Grâce à sa technologie capacitive avancée, il fonctionne à travers les parois de réservoirs non métalliques — tels que le verre, le plastique ou la céramique — jusqu’à 20 mm d’épaisseur.

Idéal pour les projets d’automatisation, les applications industrielles, ou la gestion de réservoirs d’eau, ce capteur offre une solution sans usure mécanique, anti-corrosion, et hautement stable.

⚙️ Caractéristiques techniques principales

• 🔌 Tension d’entrée : 5 V à 12 V DC

• ⚡ Courant de fonctionnement : 5 mA

• 💡 Sortie NPN ouverte (collecteur ouvert) compatible avec microcontrôleurs Arduino, ESP32, Raspberry Pi

• 💡 Sortie PNP ouverte (émetteur ouvert), idéale pour une utilisation avec les microcontrôleurs industriels ou systèmes logiques à entrée négative, assurant une commutation fiable et une compatibilité étendue avec les automates et cartes de contrôle modernes.

• 🔄 Temps de réponse rapide : 500 ms

• 🌡️ Température de fonctionnement : -20 °C à +105 °C

• 💧 Étanchéité IP67 – résistant à l’humidité et à la poussière

• 🔍 Épaisseur de détection : jusqu’à 20 mm (à travers parois non métalliques)

• ⚙️ Matériau : plastique ignifuge PC-VO

• 🔁 Longueur du câble : 50 cm

• 📏 Dimensions compactes : 28 × 28 × 17 mm

Le capteur est doté d’une fonction d’auto-calibration et d’une mémoire interne pour stabiliser la détection du niveau de liquide, même dans des environnements humides ou changeants.

🧠 Principe de fonctionnement

Le Capteur de Niveau Sans Contact XKC-Y25 repose sur la détection capacitive :
Lorsqu’un liquide s’approche du capteur, la capacité électrique autour du détecteur change. Cette variation est analysée par un circuit intégré intelligent, qui déclenche ensuite un signal de sortie électrique indiquant la présence du liquide.

Ce principe permet une détection précise et stable, même à travers des matériaux non conducteurs, sans contact direct avec le fluide — idéal pour éviter la corrosion, les dépôts ou la contamination.

🔧 Connexions électriques

⚙️ Différence entre les versions NPN et PNP

💡 Exemple d’utilisation avec Arduino

Voici un exemple simple pour tester le XKC-Y25-NPN Non-Contact Liquid Level Sensor avec une carte Arduino UNO.

🔌 Connexions :

• Marron → 5 V

• Bleu → GND

• Jaune → D2 (entrée numérique)

🧾 Code Arduino :

int capteur = 2;
int etat = 0;

void setup() {
  pinMode(capteur, INPUT);
  Serial.begin(9600);
}

void loop() {
  etat = digitalRead(capteur);
  if (etat == LOW) {
    Serial.println("💧 Niveau de liquide détecté !");
  } else {
    Serial.println("⚠️ Aucun liquide détecté.");
  }
  delay(500);
}

💡 Ce code permet d’afficher dans le moniteur série la présence ou non de liquide à proximité du capteur.

⚙️ Réglage de la sensibilité

1. Ouvrez le couvercle arrière du capteur.

2. Tournez la petite vis de réglage à l’aide d’un tournevis :

   • Sens antihoraire → augmente la sensibilité

   • Sens horaire → diminue la sensibilité

📦 Contenu de l’emballage

Le Capteur de Niveau de Liquide Sans Contact XKC-Y25 5V-12V est livré avec :

• 💧 1x Capteur XKC-Y25 (modèle NPN ou PNP)

• 🔌 1x Câble intégré de 50 cm

💡 Prêt à être utilisé dans vos projets Arduino, IoT ou automatisation industrielle.
