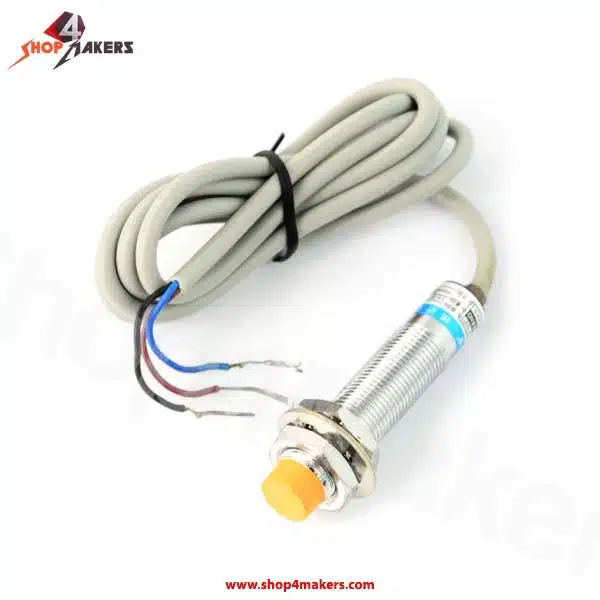

Capteur de proximité Inductif NPN LJ12A3-4-Z/BX

Le Capteur de proximité Inductif NPN LJ12A3-4-Z/BX est un capteur conçu pour détecter la présence d’objets métalliques à une certaine distance. Ce capteur est largement utilisé dans les applications industrielles pour la détection et le comptage d’objets, ainsi que pour la sécurité des machines. Il fonctionne sur une plage de tension de 6 à 36 V DC et utilise un signal de sortie NPN normalement ouvert (NO).

Caractéristiques Techniques

• Type de Capteur : Capteur de proximité inductif
• Tension de Fonctionnement : 6 ~ 36 V DC, 90 ~ 250 V AC
• Courant de Travail : 100 ~ 300 mA
• Matériau : ABS avec sonde en laiton nickelé
• Objet à Détecter : Métal magnétique
• Fréquence de Réponse : 50 ~ 60 Hz
• Distance de Détection : 4 mm (non intégré), 2 mm (intégré)
• Humidité Ambiante : 35~95% HR
• Température Ambiante : -25 ℃ ~ +65 ℃ (sans gel)

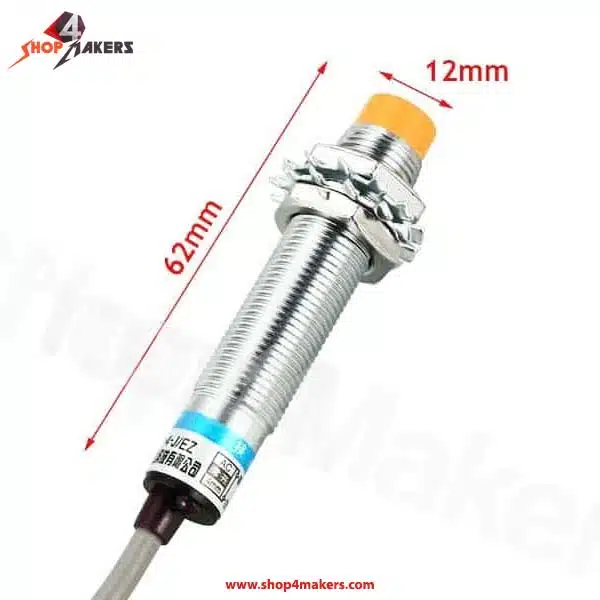

• Taille : 57 mm (longueur) * 12 mm (diamètre)
• Sortie : NPN, NO (normalement ouvert)

Précautions d’Utilisation

1. Mise sous Tension Initiale : Ce capteur ne doit pas être utilisé immédiatement après avoir été mis sous tension (attendre 100 ms).
2. Protection Contre les Surtensions : Si le capteur est utilisé dans un environnement où il y a des interférences de surtension (comme à proximité de machines de soudage), un dispositif d’absorption des surtensions doit être ajouté.
3. Charge de Courant : Lors de la connexion à une charge de courant plus importante (comme des ampoules ou des moteurs), un relais doit être utilisé pour protéger le capteur en raison de la baisse initiale de la résistance et de l’augmentation subséquente du courant.
4. Alimentation : Le capteur ne doit pas être alimenté par un autotransformateur. Utilisez un transformateur d’isolement.
5. Longueur des Fils : Les fils de connexion doivent être aussi courts que possible pour réduire les interférences sonores.
6. Connexion à Deux Fils : Pour les capteurs à induction à deux fils AC et DC, la charge doit être connectée en série avec le capteur pour éviter d’endommager le capteur.

Applications

• Industrie : Utilisé pour la détection d’objets métalliques dans les lignes de production et les systèmes de contrôle industriel.
• Sécurité des Machines : Détection de la position des pièces mobiles pour assurer la sécurité des opérateurs.
• Automatisation : Contrôle des processus automatisés en détectant la présence ou l’absence d’objets métalliques.

Installation et Utilisation

1. Connexion : Connectez le fil brun au positif, le fil bleu au négatif, et le fil noir au signal de sortie.
2. Montage : Fixez le capteur à l’emplacement souhaité en veillant à ce que la distance de détection soit appropriée pour l’objet cible.
3. Réglage Initial : Ajustez les paramètres de détection en fonction des exigences spécifiques de votre application, en utilisant les potentiomètres ou autres dispositifs de réglage fournis.

Le Capteur de proximité Inductif NPN LJ12A3-4-Z/BX est un choix robuste et fiable pour diverses applications de détection de métaux, offrant une performance stable dans des environnements industriels exigeants.
