Carte d’apprentissage A7 STM32 STM8 et STC89C516

🛠️ Carte de développement Dual‑Core STM32 STM8 et STC89C516 – A7

La Carte d’apprentissage STM32 STM8 et STC89C516 est une plateforme pédagogique et technique complète, conçue pour répondre aux besoins des étudiants, enseignants et ingénieurs spécialisés dans les systèmes embarqués. Que vous soyez en phase d’apprentissage ou dans une démarche de prototypage avancé, cette carte offre une expérience riche et polyvalente grâce à ses trois microcontrôleurs intégrés (51, STM8 et STM32), ses nombreux modules et ses outils embarqués.

Pensée pour développer et renforcer les compétences pratiques dans les domaines de l’électronique, du traitement de signaux, du pilotage de moteurs, de la communication série, et de l’interface utilisateur, la Carte de développement et d’apprentissage A7 permet d’aborder des projets variés allant des systèmes temps réel aux interfaces homme-machine, en passant par la communication sans fil et l’automatisation.

Avec son écran tactile TFT, ses capteurs variés, ses modules de communication, et ses drivers moteurs, cette carte constitue un véritable laboratoire portable pour l’expérimentation et l’enseignement des systèmes embarqués.

⚙️ Caractéristiques techniques

• CPU double-core : STC89C52/STM8S/STM32 (ARM Cortex-M3)

• Interface à écran tactile : TFT LCD 2″ (176×220), LCD1602, LCD9648/12864

• Affichage matriciel : LED 16×16, tube numérique, bipode, afficheur statique/dynamique

• Claviers intégrés : Matrice 4×4 + clavier 2×4

• Modules embarqués : RTC DS1302, capteurs DS18B20 & DHT11, IR, relais, buzzer, ADC/DAC

• Communication : RS‑232, RS‑485, Wi-Fi/Bluetooth, NRF24L01, ISP, CH340C USB‑TTL

• Motorisation : Drivers pas à pas unipolaires et bipolaires, moteurs DC et pas à pas inclus

• Stockage : EEPROM AT24C02

• Alimentation : 5 V CC, avec commutateurs 3.3 V/5 V

• Boîtier premium : Coffret double‑couche, câbles Dupont, connectique micro‑USB

🎓 Avantages pédagogiques et projets réalisables

La carte Carte de développement et d’apprentissage A7 a été spécialement conçue pour l’apprentissage progressif et l’expérimentation concrète dans le domaine des systèmes embarqués. Elle constitue un excellent support de formation pour les cours, les travaux pratiques, les projets tutorés ou les ateliers techniques.

✅ Avantages pédagogiques

• Polyvalence des microcontrôleurs : permet de comparer et d’expérimenter sur les architectures 8051, STM8 et STM32.

• Formation aux communications industrielles : UART, SPI, I2C, infrarouge, Bluetooth.

• Approche multi-domaines : contrôle de moteurs, affichage, capteurs, interfaces utilisateur.

• Développement de compétences en programmation embarquée : C/C++ pour microcontrôleurs, utilisation de Keil, IAR, STM32CubeIDE…

• Apprentissage par la pratique : chaque module intégré peut être exploité à travers des mini-projets ciblés.

• Support idéal pour les enseignants : structure claire, documentation disponible, modules prêts à l’emploi pour les travaux dirigés ou examens pratiques.

🔧 Exemples de projets réalisables

• Interface de mesure de température et affichage sur écran TFT.

• Pilotage de LED RGB et contrôle via potentiomètre ou infrarouge.

• Réalisation d’une station météo avec capteurs de température et d’humidité.

• Contrôle de moteur pas-à-pas ou à courant continu.

• Système d’alarme avec capteur infrarouge et alerte sonore.

• Communication entre microcontrôleurs via I2C ou SPI.

• Création d’une horloge RTC avec affichage graphique.

• Simulation de systèmes domotiques avec relais et écran tactile.

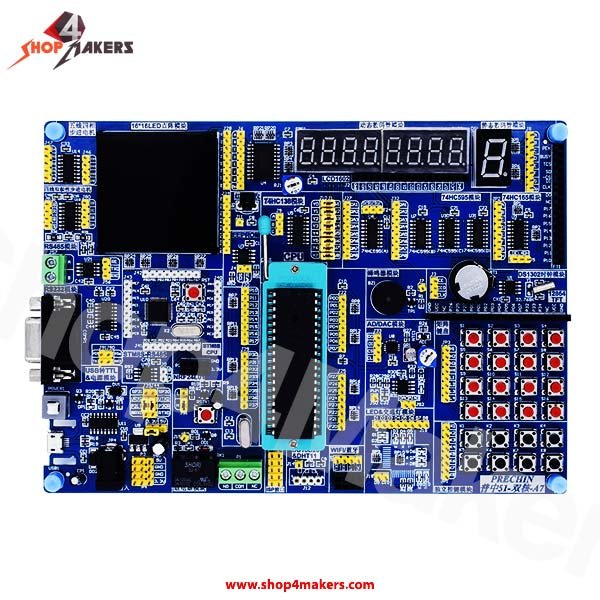

🔧 Composants intégrés à la carte

La carte intègre les éléments suivants :

🎛️ Microcontrôleur et affichage

• Microcontrôleur STC89C516 (architecture 8051 compatible)

• 2 afficheurs 7 segments 4 chiffres modèle 3461AS

• 1 afficheur 7 segments 1 chiffre modèle 5161BS

• Emplacement pour écran LCD1602

• Emplacement pour écran graphique TFT 12864

📟 Interfaces logiques et composants logiques

• 4 registres à décalage 74HC595

• 1 registre parallèle 74HC165

• 1 décodeur 74HC138

• 1 buffer bidirectionnel 74HC245

🔲 Affichage et interface utilisateur

• Afficheur LED matriciel 16×16

• 10 LED contrôlables individuellement

• Clavier matriciel 4×4

• 8 boutons poussoirs

• Buzzer

🧭 Capteurs

• Capteur de température DS18B20

• Capteur de lumière (photorésistance)

• Capteur de température NTC

• Récepteur infrarouge

⏱️ Temps réel et mémoire

• Horloge temps réel RTC DS1302

• Mémoire EEPROM I2C 24C02

⚙️ Contrôle de moteurs

• Driver pour moteur pas-à-pas ULN2003A

• Driver pour moteur DC TC1508

• Relais 5V

🔌 Communications et connectique

• Convertisseur RS485

• Convertisseur RS232 avec connecteur DB9 femelle

• Convertisseur USB série CH340 avec connecteur micro-USB

• Convertisseur AD/DA modèle 2046A

📶 Extensions sans fil

• Emplacement pour module NRF24L01 (non inclus)

• Emplacement pour module WiFi ESP-01S (non inclus)

⏱️ Horlogerie

• Quartz 12 MHz

🔗 Contenu du pack

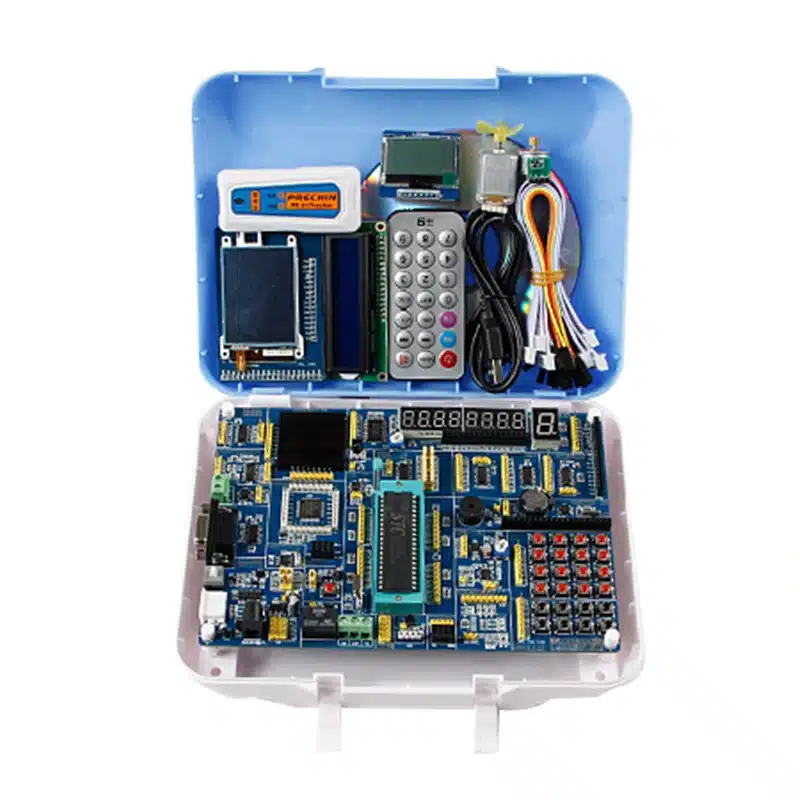

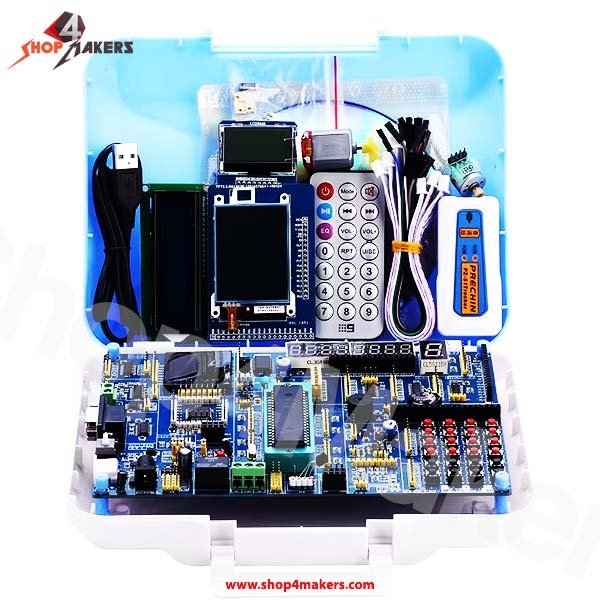

• Carte de développement A7 à base de STM32 , STM8 et STC89C516

• Écran TFT 2.6 ILI9325D tactile

• Émulateur 51 intégré

• Carte STM32 F103C8T6 Avec interface CH340 et port micro USB

• Écrans LCD : 1602 + 9648

• Télécommande  IR

• Moteurs DC

• Moteur pas à pas

• Câble micro‑USB

• Capteur DHT11

• Câbles de connexion et support

• Coffret rigide

💡 3. Idées de projets clés en main

🔍 Pourquoi choisir la Carte de développement STM32 STM8 et STC89C516 au Maroc ?

• Polyvalence exceptionnelle avec 3 coeurs et OS embarqués

• Richesse des interfaces pour des projets complets (affichage, communication, moteurs)

• Tout-en-un éducatif adapté aux étudiants, makers et enseignants

• Prêt à l’emploi avec boîtier et composants inclus
