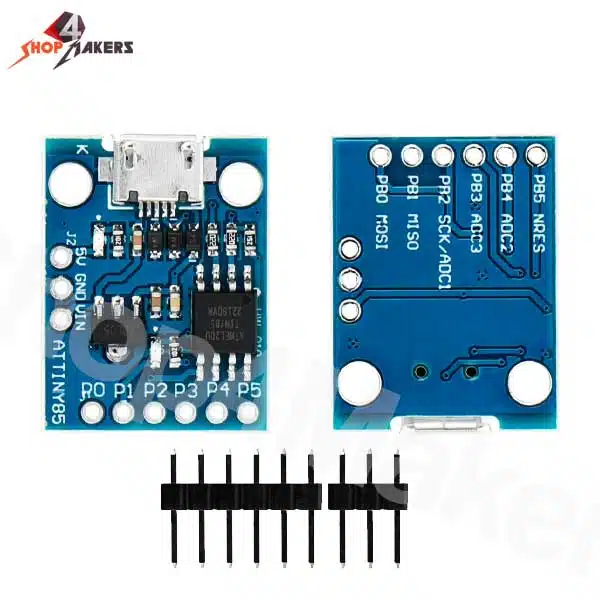

Carte de développement Digispark ATtiny85

Le Digispark ATtiny85 est une carte de développement de microcontrôleur basée sur l’Attiny85, similaire à la gamme Arduino, mais moins chère, plus petite et moins puissante. Avec de nombreux shields pour étendre ses fonctionnalités et la possibilité d’utiliser l’IDE Arduino familier, le Digispark est idéal pour se lancer dans l’électronique ou lorsque l’Arduino est trop grand ou trop cher. Cette version de la carte est livrée avec un connecteur USB micro B pour une utilisation facile avec votre ordinateur.

La carte de développement Digispark est équipée d’une interface USB. Le codage peut être effectué en utilisant le langage Arduino C avec l’IDE Arduino familier. Comme Arduino, Digispark nécessite également un bootloader fonctionnant sur ATTINY85. Le bootloader occupera 2 Ko de mémoire flash, nous laissant 6 Ko de mémoire pour la programmation.

Le Digispark ATtiny85 est un module miniature équipé d’un microcontrôleur ATtiny85 avec une mémoire flash de 8 Ko et 6 ports E/S. Il dispose d’un connecteur microUSB pour programmer la puce à travers l’environnement Arduino IDE. La tension d’alimentation est de 5 V ou de 7 V à 35 V. Le produit est livré en deux versions envoyées au hasard, elles ne diffèrent pas en termes de spécification.

La carte de développement Digispark Attiny85 est disponible en deux formats différents. L’un dispose d’un port micro-USB, nécessitant un câble micro-USB pour téléverser le code. Le second type a un port USB-A, permettant une connexion directe à un ordinateur portable ou un PC sans câble.

Mis à part la différence de type USB, tous les autres ports et fonctions sont identiques pour les deux types.

Le Digispark prend en charge toutes les fonctionnalités de l’IDE à l’exception du moniteur série et de la fonctionnalité de gravure de bootloader.

De nombreuses bibliothèques existantes ne fonctionneront pas avec le Digispark : pour les périphériques I2C, consultez la bibliothèque TinyWireM, qui permet de porter facilement une bibliothèque de périphériques basée sur I2C pour une utilisation avec le Digispark.

Caractéristiques techniques

• Mémoire flash : 8 Ko (dont 2,75 Ko occupés par le chargeur d’amorçage)
• Horloge : 16 MHz
• Chargeur d’amorçage USB avec capacité de programmation via l’environnement Arduino IDE
• Connecteur microUSB pour la programmation, un câble adapté est inclus dans notre offre
• Le contrôleur 5,0 V installé avec une capacité de courant jusqu’à 500 mA permet de connecter une tension d’alimentation allant jusqu’à 35 V.
• Peut être alimenté depuis un port USB ou depuis une source externe
• Deux LED sur la carte : alimentation et utilisateur, connectées à la broche 1.
• 6 broches d’entrée/sortie numériques, comprenant : 4 ADC 3 canaux PWM Interfaces I2C et SPI
• Deux trous de montage de diamètre 2,1 mm
• Dimensions : 21 x 18 mm / 24 x 18 mm
• Inclus : connecteur Goldpin.
