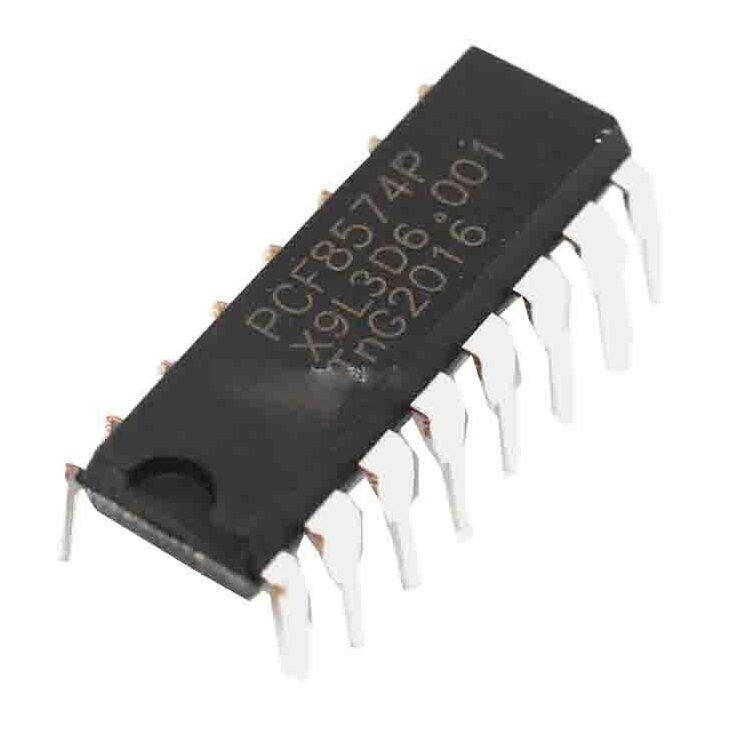

Circuit d’extension PCF8574 DIP16

🧩 Circuit d’extension PCF8574 DIP16 – Expander E/S 8 bits pour bus I2C

Le Circuit d’extension PCF8574 DIP16 8 bits I2C est l’un des moyens les plus fiables et économiques pour augmenter rapidement le nombre d’E/S disponibles sur une carte Arduino, ESP32, STM32 ou Raspberry Pi. Compatible avec les versions DIP16 PCF8574 et PCF8574P 8-bit I/O Expander for I2C Bus, il fonctionne via le bus I2C, utilisant seulement deux broches (SDA et SCL) pour ajouter 8 GPIO supplémentaires, une solution idéale pour les makers et techniciens au Maroc.

Conçu pour les projets nécessitant beaucoup de connexions — claviers matriciels, relais, LED, capteurs multiples — ce module offre une grande souplesse d’utilisation grâce à ses entrées/sorties quasi-bidirectionnelles.

⚙️ Caractéristiques principales

• Extension d’E/S 8 bits compatible I2C

• Fonctionne de 2.5V à 6V

• Faible consommation (10 µA max en veille)

• Broches P0 à P7 quasi-bidirectionnelles, utilisables en entrée ou en sortie

• Forte capacité de courant pour piloter directement des LED

• Sortie d’interruption (INT) open-drain pour détection instantanée

• Compatible Arduino, ESP32, ESP8266, STM32, Raspberry Pi

• Adresse I2C configurable via A0/A1/A2

• Idéal pour les extensions sur projets robotique, domotique et systèmes embarqués

🔌 Applications courantes

• Ajout de GPIO sur Arduino (domotique, robotique, automatisation)

• Lecture de claviers 4×4

• Pilotage de relais, LEDs, afficheurs

• Gestion de capteurs multiples

• Projets éducatifs et makerspaces au Maroc

• Appareils industriels utilisant le bus I2C

💻 Exemple de code Arduino incluant la bibliothèque

1. Installer la bibliothèque
Dans Arduino IDE :
Croquis → Inclure une bibliothèque → Gérer les bibliothèques
Rechercher : PCF8574 (Auteur Rob Tillaart)

2. Code de base – clignotement d’une LED sur P0

#include <PCF8574.h>

PCF8574 expander(0x38); // Adresse I2C typique du PCF8574A

void setup() {
  Serial.begin(9600);
  expander.begin();
  expander.pinMode(0, OUTPUT); // P0 en sortie
}

void loop() {
  expander.digitalWrite(0, HIGH);
  delay(500);
  expander.digitalWrite(0, LOW);
  delay(500);
}

Conseil utile au Maroc :
Les versions PCF8574 et PCF8574P n’ont pas les mêmes adresses I2C par défaut ; un scan I2C est recommandé si tu utilises plusieurs modules.

📦 Contenu de l’emballage

• 1 × Circuit d’extension PCF8574 DIP16

🛠️ Pourquoi ce module est idéal pour vos projets au Maroc ?

Ce PCF8574 Extension E/S 8 bits pour I2C permet de libérer des broches sur Arduino ou ESP32 et d’éviter les microcontrôleurs haut de gamme coûteux. Grâce à sa compatibilité large et sa facilité d’intégration, il s’impose comme une solution très appréciée dans les ateliers de robotique, écoles d’ingénieurs et projets DIY.
