EMG V3.0 Capteur de Signal musculaire

💪 EMG V3.0 Capteur de Signal musculaire – Module de détection d’activité musculaire

Le EMG V3.0 Capteur de Signal musculaire est un module avancé conçu pour mesurer l’activité électrique des muscles (électromyogramme – EMG).

Ce EMG V3.0 Capteur d’activité musculaire permet de détecter, amplifier, filtrer et redresser les signaux musculaires afin d’obtenir une sortie analogique proportionnelle à l’intensité de contraction.

Le EMG Muscle Sensor Module V3.0 est idéal pour les projets biomédicaux éducatifs, robotique, interfaces homme-machine et recherche universitaire au Maroc.

🔬 Principe de fonctionnement

Le Capteur de Signal musculaire EMG V3.0 détecte les micro-signaux électriques générés par les fibres musculaires lors d’une contraction.

Le module :

• Amplifie le signal EMG brut

• Filtre le bruit

• Redresse le signal

• Fournit une sortie analogique 0–Vs proportionnelle à l’activité musculaire

Plus le muscle est contracté, plus la tension de sortie augmente.

⚙️ Caractéristiques techniques

• Modèle : EMG Muscle Signal Sensor Module Kit

• Alimentation recommandée : ±9V (minimum ±3.5V)

• Sortie analogique proportionnelle

• Connecteur jack 3.5 mm

• Format compact

• Compatible Arduino et ESP32

• Montage sur breadboard possible

🧠 Applications au Maroc

• Projets universitaires biomédicaux

• Robotique contrôlée par muscles

• Prothèses expérimentales

• Interfaces homme-machine

• Recherche en mécatronique

• Systèmes interactifs innovants

Ce module est particulièrement intéressant pour les étudiants en ingénierie biomédicale et robotique au Maroc.

🔌 Instructions de câblage des électrodes

Trois électrodes sont nécessaires :

1️⃣ Électrode de référence
→ Placer sur une zone osseuse (coude, tibia, avant-bras)
→ Connectée au câble noir/marron

2️⃣ Électrode centrale
→ Placée au milieu du muscle
→ Connectée au câble rouge

3️⃣ Électrode terminale
→ Placée à l’extrémité du muscle
→ Connectée au câble bleu

Connexion au microcontrôleur :

• SIG → Entrée analogique Arduino (ex: A0)

• GND → GND Arduino

💻 Exemple Arduino – Lecture du signal EMG

Aucune bibliothèque externe n’est nécessaire.

🔧 Connexions

• SIG → A0

• GND → GND

• VCC → Alimentation adaptée

📜 Code Arduino

const int emgPin = A0;
int emgValue = 0;

void setup() {
  Serial.begin(115200);
}

void loop() {
  emgValue = analogRead(emgPin);
  Serial.println(emgValue);
  delay(50);
}

Ce programme affiche l’intensité musculaire en temps réel sur le moniteur série.

💡 Vous pouvez ajouter un seuil pour contrôler un servomoteur ou un relais.

⚠️ Avertissements importants

• Ne pas utiliser à des fins médicales ou diagnostiques.

• Ne pas utiliser sans supervision adulte si mineur.

• Respecter les consignes de sécurité lors du contact avec le corps humain.

Ce module est destiné uniquement à des projets éducatifs et expérimentaux.

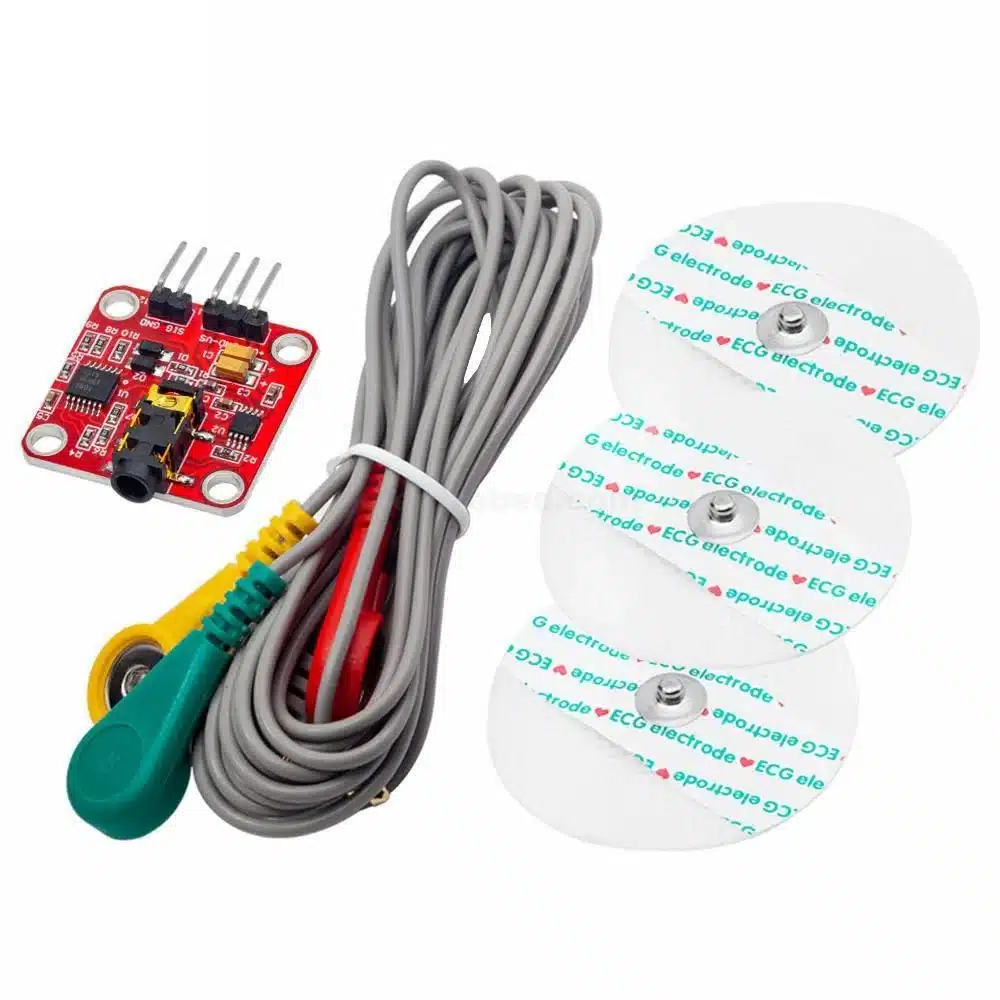

📦 Contenu de l’emballage

• 1 × EMG V3.0 Capteur de Signal musculaire

• 1 × Câble professionnel EMG

• 3 × Électrodes de surface jetables

🎯 Pourquoi choisir ce module EMG V3.0 ?

✅ Compatible Arduino
✅ Signal amplifié et filtré
✅ Idéal pour recherche et prototypage
✅ Installation simple
✅ Parfait pour projets biomédicaux au Maroc
