ESP32-S3 WROOM N16R8 CAM OV2640 / OV5640

🧠 ESP32-S3 WROOM N16R8 CAM avec OV2640 / OV5640 – Module Wi-Fi & Bluetooth avancé pour projets IA & IoT

🔍 Présentation du produit

Le module ESP32-S3 CAM WROOM N16R8 est une carte de développement puissante intégrant le Wi-Fi, le Bluetooth Low Energy, ainsi qu’un connecteur caméra OV2640 ou OV5640. Conçu pour les passionnés d’intelligence artificielle, de vision par ordinateur et de projets IoT, ce module offre des performances avancées dans un format compact, parfait pour les développeurs et les makers au Maroc.

⚙️ Caractéristiques techniques clés

• Microcontrôleur : Xtensa LX7 double cœur 32 bits cadencé jusqu’à 240 MHz

• Mémoire :

  • 384 Ko de ROM

  • 512 Ko de SRAM

  • 16 Ko de RTC SRAM

  • 8 Mo de PSRAM

• Wi-Fi : 802.11 b/g/n (2.4 GHz)

• Bluetooth : LE (Low Energy), BLE 5.0

• Sécurité :

  • Démarrage sécurisé, chiffrement Flash

  • Signature numérique, HMAC, RNG, RSA, AES, SHA, ECC

• Température de fonctionnement : -40 °C à +65 °C

• Tension de fonctionnement : 3.0 V à 3.6 V

📸 Compatibilité caméra : OV2640 / OV5640

Ce module prend en charge deux capteurs d’image populaires :

• OV2640 : Capteur 2 MP, idéal pour la vision basique ou la surveillance à distance.

• OV5640 : Capteur 5 MP offrant une qualité d’image supérieure pour les applications exigeantes.

🛠️ Interfaces de communication disponibles

• GPIO : Jusqu’à 45 broches disponibles

• ADC : 2 x 12 bits (20 canaux max)

• UART : 3 ports

• SPI : 4 ports

• I2C : 2 ports

• I2S : 2 ports

• USB OTG : pour mise à jour ou transfert de données rapide

🧩 Idéal pour vos projets au Maroc

Grâce à sa puissance, sa flexibilité et sa compatibilité avec les caméras OV2640/OV5640, ce module ESP32-S3 est idéal pour :

• Les projets de caméras connectées (surveillance, détection faciale, streaming)

• L’IoT (domotique, capteurs intelligents, automatisation)

• Les applications d’intelligence artificielle embarquée

• Les projets éducatifs STEM dans les écoles, universités ou clubs de robotique au Maroc

🤖 Compatible Arduino IDE & MicroPython

Ce module est parfaitement compatible avec l’Arduino IDE (avec le support ESP32-S3 installé) ainsi qu’avec MicroPython, ce qui le rend accessible aussi bien aux débutants qu’aux développeurs expérimentés. Vous pouvez rapidement programmer, tester et déployer vos applications via USB.

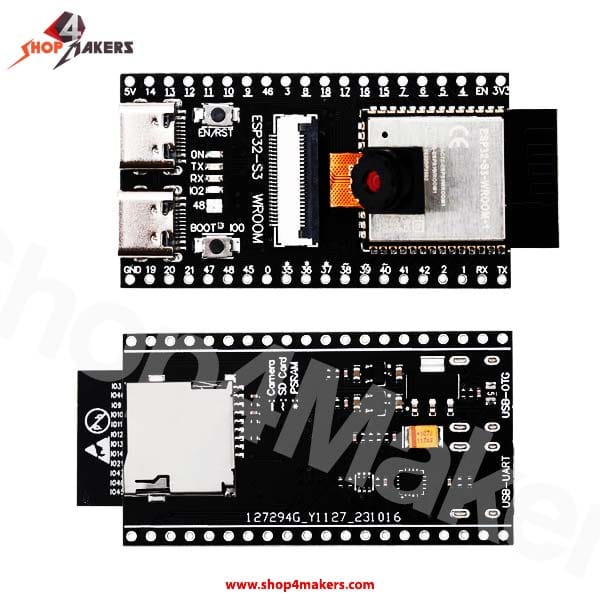

🔌 Deux ports USB Type-C : USB-UART & USB-OTG + Lecteur microSD intégré

La carte ESP32-S3 WROOM N16R8 CAM dispose de deux ports USB Type-C aux fonctions distinctes, conçus pour répondre aux besoins des développeurs :

• 🔧 USB-UART (programmation et debug) :
  Ce port est utilisé pour flasher le firmware, programmer la carte avec l’Arduino IDE ou PlatformIO, et effectuer le debug via série. Il intègre un pont USB vers UART, facilitant ainsi le développement et le test des projets embarqués.

• 🔄 USB-OTG (mode périphérique ou hôte) :
  Ce port prend en charge les fonctions USB OTG (On-The-Go). Il permet à la carte de communiquer directement avec d’autres périphériques USB (claviers, souris, clés USB, etc.), ou d’agir comme un périphérique lui-même.

• 💾 Lecteur de carte microSD :
  Pour le stockage local de données, d’images ou de logs, la carte embarque un lecteur microSD compatible SPI, idéal pour les projets de vision, de datalogging ou d’enregistrement vidéo.

✅ Conseil : Utilisez le port USB-UART pour la programmation standard. Le port USB-OTG s’active dans des cas d’usage avancés comme la communication HID, la gestion de périphériques USB, ou le transfert de fichiers depuis une clé USB.

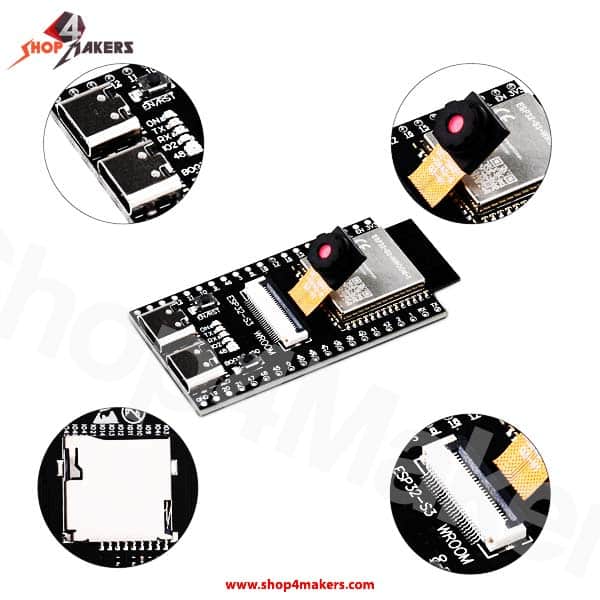

🔘 Boutons intégrés & LED de statut — Contrôle et visibilité complète

La carte ESP32-S3 WROOM N16R8 CAM intègre plusieurs éléments essentiels pour le développement et le diagnostic :

• 🔁 Boutons physiques :

  • EN / RST : Permet de réinitialiser la carte manuellement.

  • BOOT (IO0) : Utilisé pour passer en mode flash, essentiel pour le téléchargement de firmware personnalisé.

• 💡 LED indicatrices :

  • ON (Power) : Indique l’état d’alimentation de la carte.

  • TX / RX : Affichent l’activité de communication série (transmission et réception).

  • IO2 : LED connectée à la broche GPIO2, souvent utilisée pour le test ou l’interaction rapide.

  • 48 (RGB LED) : Une LED RGB WS2812B intégrée sur la broche IO48, parfaitement contrôlable via code, idéale pour des retours visuels colorés.

✅ Ces composants intégrés permettent un prototypage plus rapide, un contrôle immédiat du comportement de la carte, et une meilleure lisibilité lors du développement ou du débogage.

💻 Comment programmer la carte ESP32-S3 CAM avec l’Arduino IDE ?

L’ESP32-S3 WROOM N16R8 CAM est facile à programmer avec l’Arduino IDE. Voici les étapes à suivre :

1. 🧩 Installer le support ESP32 dans l’IDE :

   • Ouvrez Arduino IDE

   • Allez dans Fichier > Préférences

   • Dans le champ “URL de gestionnaire de cartes”, ajoutez :

     https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json

2. 🔧 Installer la carte ESP32-S3 :

   • Allez dans Outils > Type de carte > Gestionnaire de cartes

   • Recherchez ESP32 et installez le package officiel par Espressif

   • Sélectionnez ensuite ESP32S3 Dev Module comme carte cible

3. 🧠 Connecter la carte au PC :

   • Branchez la carte via câble USB-C

   • Choisissez le bon port COM dans Outils > Port

4. 📥 Téléverser un exemple de code :

   • Ouvrez un exemple (par exemple : CameraWebServer)

   • Avant de téléverser le code sur votre module ESP32-S3 WROOM N16R8 CAM, n’oubliez pas de remplacer les informations Wi-Fi dans le code par vos propres identifiants :

     const char* ssid = "VOTRE_SSID";         // Remplacez par le nom de votre réseau Wi-Fi
     const char* password = "VOTRE_MOT_DE_PASSE"; // Remplacez par votre mot de passe Wi-Fi

   • Modifiez les réglages en activant cette ligne de code :

     • #define CAMERA_MODEL_ESP32S3_EYE // Has PSRAM

   • Cliquez sur Téléverser

5. ✅ C’est prêt !
   Une fois le code téléversé, la carte démarre automatiquement. Ouvrez le moniteur série pour obtenir l’adresse IP locale de la caméra.

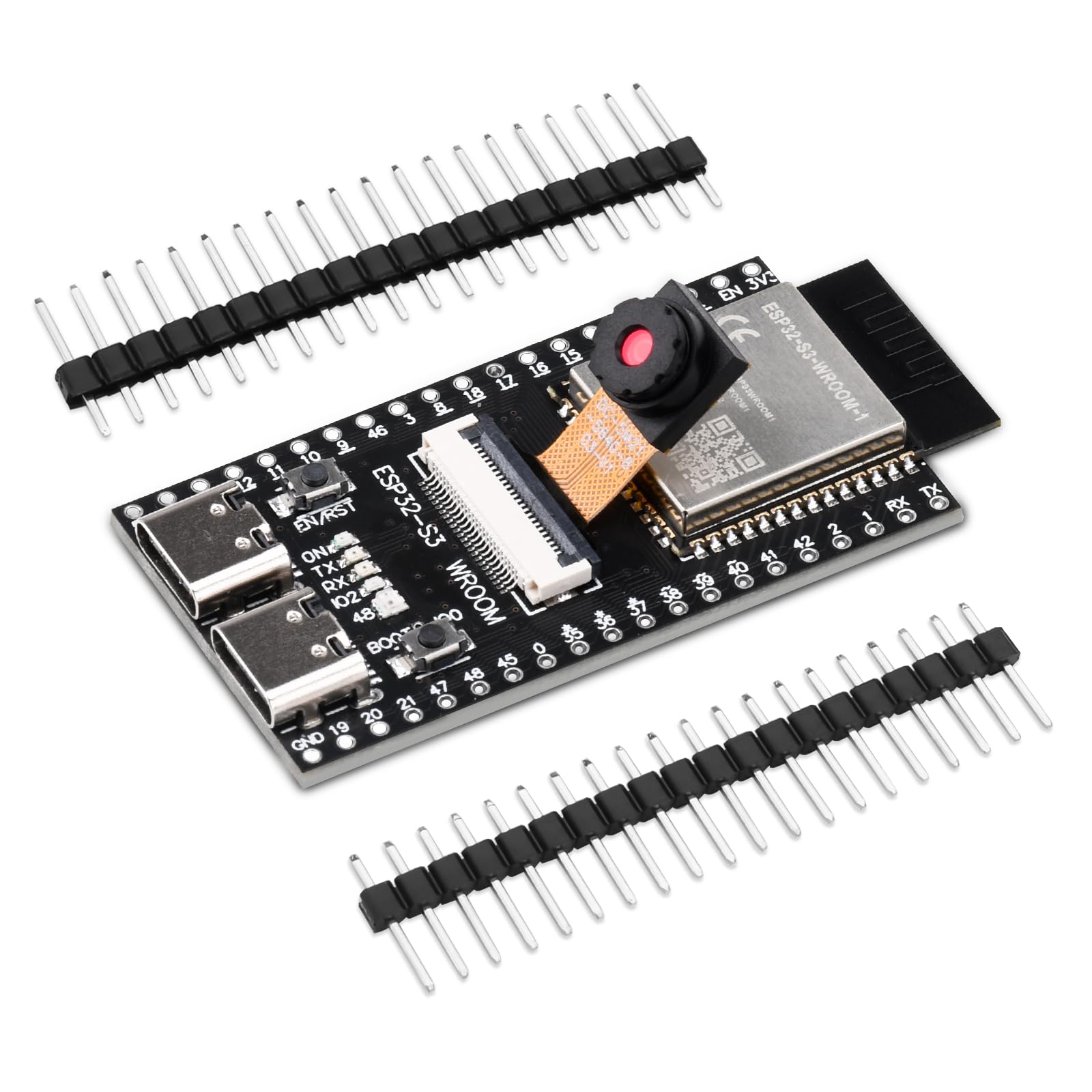

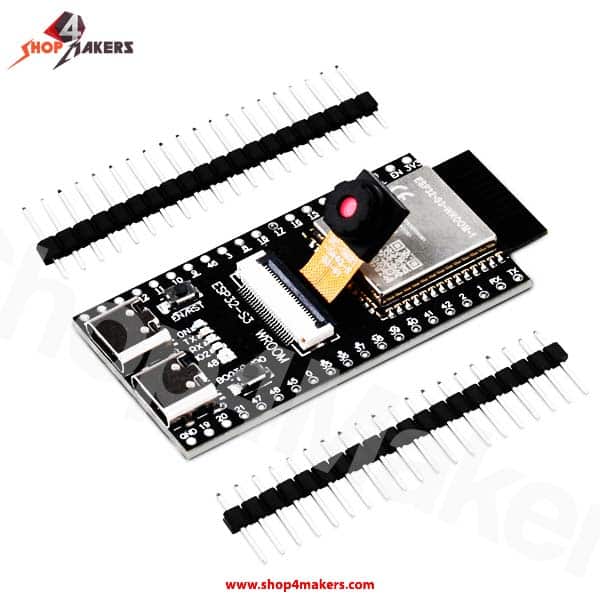

📦 Contenu du pack

Le module est livré avec les composants essentiels pour vos projets IoT et vision embarquée :

• 🔌 1 x Carte ESP32-S3 WROOM N16R8 (non soudée, pour plus de flexibilité dans l’assemblage)

• 📏 2 x Pin headers (à souder selon vos besoins)

• 📸 1 x Caméra au choix :

  • OV2640 (2MP) ou

  • OV5640 (5MP) selon l’option sélectionnée

Ce contenu vous permet de démarrer rapidement vos projets de développement tout en personnalisant l’installation selon vos préférences.
