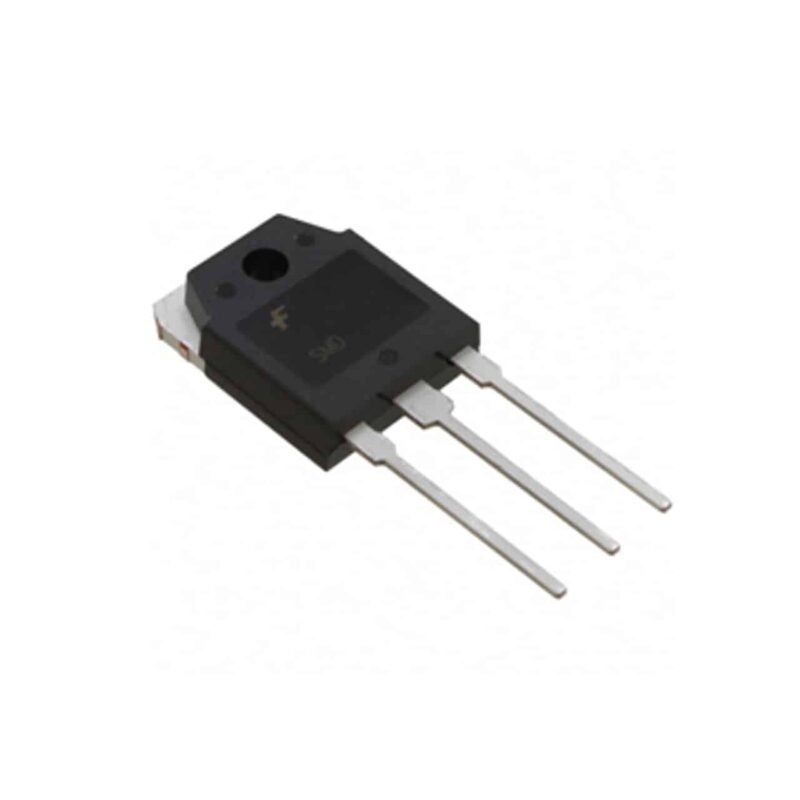

🔌 FGA60N65SMD – IGBT à Canal N 60A 650V Field Stop Haute Performance

⚙️ Présentation du FGA60N65SMD

Le FGA60N65SMD IGBT à Canal N 60A 650V est un composant de puissance de dernière génération utilisant la technologie Field Stop. Grâce à son architecture optimisée, il offre un excellent compromis entre faible tension de saturation, rapidité de commutation et robustesse thermique.

Cet IGBT – Field Stop 650 V, 60 A FGA60N65SMD est spécialement conçu pour les applications industrielles exigeantes au Maroc, notamment les onduleurs solaires, les UPS, les alimentations SMPS, les chargeurs, les systèmes PFC et les équipements de soudage.

⚡ Caractéristiques techniques

• Type : IGBT N-Channel Field Stop

• Tension collecteur-émetteur (VCE) : 650 V

• Courant maximal (IC) :

  • 120 A @ 25°C

  • 60 A @ 100°C

• Tension de saturation VCE(sat) : 1.9 V typique @ 60 A

• Énergie de commutation Eoff : 7.5 µJ/A

• Température jonction maximale : 175°C

• Puissance dissipée :

  • 600 W @ 25°C

  • 300 W @ 100°C

• Gate-to-Emitter Voltage : ±20 V (transitoire ±30 V)

• Technologie : Field Stop – haute vitesse

• Parallélisation facile grâce au coefficient positif de température

• Conception RoHS et Pb-Free

🔋 Avantages principaux

• Très faible VCE(sat) : améliore l’efficacité globale

• Commutation ultra-rapide pour les applications haute fréquence

• Excellente tenue thermique (jusqu’à 175°C)

• Compatible avec les environnements industriels marocains

• Capacité élevée en courant → idéal pour convertisseurs de puissance

• Grande robustesse avalanche et fiabilité dans la durée

🔧 Applications au Maroc

Le FGA60N65SMD est parfait pour :

• Onduleurs solaires (photovoltaïque)

• UPS et stabilisateurs de tension

• Alimentations industrielles SMPS

• Chargeurs rapides et systèmes PFC

• Équipements de soudage

• Convertisseurs haute puissance

• Commande moteur haute tension

📦 Contenu de l’emballage

📦 Inclus dans l’emballage :

• 1 × IGBT FGA60N65SMD – 60A / 650V Field Stop

🧪 Exemple : Commande du FGA60N65SMD avec Arduino

⚠️ Attention : L’Arduino ne peut en aucun cas piloter directement un IGBT.
Un driver de gate est obligatoire (IR2110, IR2104, TC4420, 6EDL04I06NT, etc.).

🔧 Matériel nécessaire

• Arduino UNO / Mega

• Driver de grille isolé

• Résistance de gate (10–33 Ω)

• Alimentation puissance séparée

• Dissipateur thermique indispensable

• Masse Arduino reliée à la masse logique du driver

🔌 Câblage logique

Arduino → Driver → Gate du FGA60N65SMD
Charge → Collecteur
Émetteur → Masse puissance

🧾 Exemple de code Arduino (PWM simple)

// Exemple de PWM pour piloter un IGBT via un driver de grille

const int pwmPin = 9;

void setup() {
  pinMode(pwmPin, OUTPUT);
}

void loop() {
  analogWrite(pwmPin, 180); // Duty cycle ≈ 70%
}

➡️ Pour les bibliothèques de modulation avancée (TimerOne, FastPWM…) :
Arduino IDE → Sketch → Include Library → Add .ZIP Library
