Inductance Torique 3A pour EMI/EMC

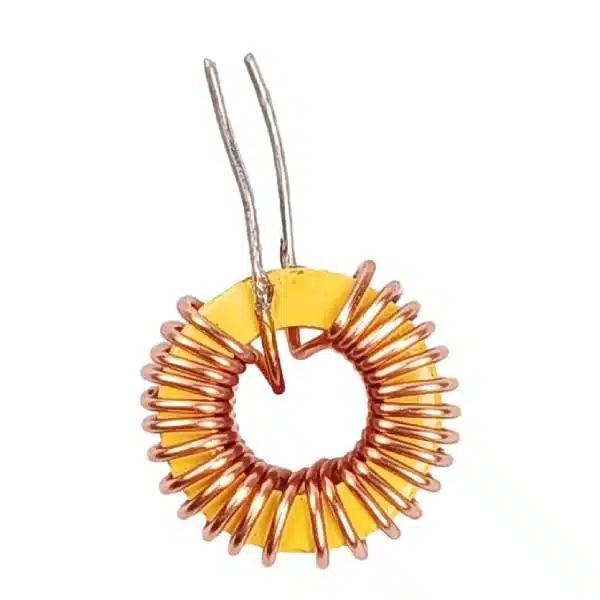

Inductance Torique 3A pour EMI/EMC — Inducteur Toroïdal à Bobine Enroulée

Les Inductances Toriques 3A pour EMI/EMC sont conçues pour le filtrage électromagnétique (EMI/EMC) et le stockage d’énergie dans les circuits électroniques et d’alimentation à découpage.
Grâce à leur structure magnétique à enroulement toroïde, ces inducteurs offrent une efficacité élevée, une faible perte d’énergie et une excellente stabilité de fonctionnement dans les environnements industriels exigeants.

Ces inducteurs toroïdaux sont largement utilisés dans les convertisseurs DC-DC (comme les modules LM2596), les alimentations à découpage, les régulateurs de tension, et les circuits d’atténuation du bruit électromagnétique. Leur anneau magnétique minimise la dispersion du champ et garantit une performance constante même à forte intensité.

⚙️ Caractéristiques techniques

• 🔋 Type : Inductance magnétique à enroulement toroïde

• ⚡ Courant nominal : 3 A

• 🌀 Inductance disponible : 33 µH / 47 µH / 100 µH / 220 µH / 330 µH / 470 µH

• 📏 Dimensions :

  • Diamètre externe : 15 mm

  • Diamètre interne : 5 mm

  • Épaisseur : 7 mm

• 🧲 Fil de cuivre émaillé : Ø 0.5 mm

• ⚙️ Longueur des pattes : 10 mm

• 🔰 Applications typiques :

  • Filtres EMI / EMC

  • Convertisseurs à découpage (DC-DC)

  • Régulateurs de tension LM2596

  • Circuits de puissance et alimentations industrielles

  • Suppression des interférences électromagnétiques

💡 Avantages du produit

✅ Excellente suppression EMI/EMC — réduit les interférences électromagnétiques.
✅ Efficacité énergétique élevée — minimise les pertes par hystérésis.
✅ Structure toroïdale compacte — idéale pour les circuits à espace réduit.
✅ Polyvalente et durable, adaptée aux environnements industriels.
✅ Facile à souder sur circuits imprimés (PCB).

📦 Contenu de l’emballage

📦 1x Inductance Torique 3A pour EMI/EMC

⚙️ Conseils d’utilisation

• Évitez toute surchauffe lors de la soudure pour préserver la qualité du fil de cuivre.

• Utilisez des inductances adaptées à votre courant maximal (3A).

• Fixez bien l’inductance sur le PCB pour éviter les vibrations en fonctionnement.
