Interrupteur de Porte Magnétique RC-36

🧲 Interrupteur de Porte Magnétique RC-36 – Capteur d’Alarme Filaire NC

L’Interrupteur de Porte Magnétique RC-36 (aussi appelé Détecteur d’alarme magnétique de porte filaire RC-36, ou Commutateur Magnétique Reed RC-36) est un capteur magnétique encastrable conçu pour les systèmes de sécurité domestiques et industriels.
Ce RC-36 Magnetic Door Switch NO Recessed Security est idéal pour détecter l’ouverture ou la fermeture d’une porte, fenêtre ou armoire, grâce à un contact Reed NO (Normalement Ouvert) fiable et durable.

Fabriqué avec des matériaux résistants et une conception compacte et discrète, ce capteur d’alarme de porte magnétique filaire RC-36 s’intègre parfaitement dans tout type d’installation au Maroc.

⚙️ Caractéristiques principales

• Modèle : RC-36

• Type : Capteur magnétique filaire NO (Normalement Ouvert)

• Type de montage : Encastré (Recessed)

• Nombre de fils : 2 fils (blancs)

• Distance d’activation : 15 à 20 mm

• Courant maximal : 0.5 A

• Tension maximale : DC 100V

• Puissance nominale : 10W

• Matériau du boîtier : ABS durable

• Couleur : Blanc

👉 Remarque importante : Le capteur ne peut pas alimenter directement une charge électrique (lampe, relais, etc.). Il fournit uniquement un signal de commutation qui doit être relié à un système d’alarme, une carte Arduino ou un automate.

🛡️ Applications typiques

• Systèmes d’alarme domestiques ou commerciaux

• Détection d’ouverture de portes et fenêtres

• Surveillance d’accès dans les magasins ou entrepôts

• Automatisation d’ouverture/fermeture

• Projets Arduino et IoT pour la sécurité intelligente

Ce Capteur d’alarme de porte magnétique RC-36 est un choix populaire pour les projets nécessitant une détection fiable et instantanée.

🔌 Exemple de connexion avec Arduino

📘 Aucune bibliothèque nécessaire, le capteur fonctionne comme un simple interrupteur digital.

🧭 Schéma de câblage :

• Un fil du capteur → Entrée digitale D2 (par exemple)

• L’autre fil du capteur → GND

• Activer la résistance de pull-up interne sur l’entrée Arduino

💻 Exemple de code Arduino :

int etatCapteur;

void setup() {
  pinMode(capteur, INPUT_PULLUP); // Résistance interne activée
  Serial.begin(9600);
}

void loop() {
  etatCapteur = digitalRead(capteur);

  if (etatCapteur == LOW) {
    Serial.println("🚪 Porte fermée.");
  } else {
    Serial.println("⚠️ Porte ouverte !");
  }

  delay(500);
}

💡 Ce code affiche l’état de la porte dans le moniteur série et peut être relié à un buzzer ou un relais pour déclencher une alarme.

📦 Contenu de l’emballage

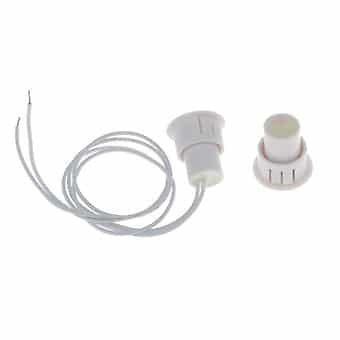

📦 1 × Capteur magnétique RC-36 (contact NO + aimant)
🧰 2 fils préinstallés pour une connexion directe

⚡ Avantages du RC-36

• Capteur NO à deux fils, simple et efficace

• Installation encastrée et discrète

• Compatible avec la plupart des systèmes d’alarme filaires

• Fonctionne parfaitement avec Arduino, ESP32, Raspberry Pi

• Distance d’activation stable et précise
