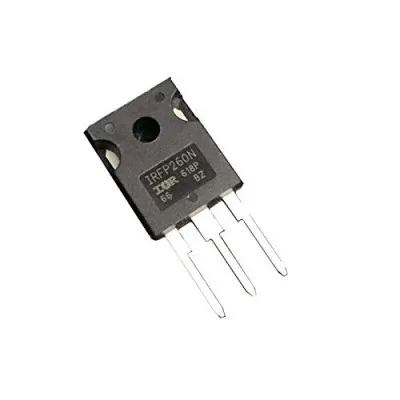

⚡ IRFP260N — Transistor MOSFET Canal-N 50A 200V (TO-247AC)

Le IRFP260N Transistor MOSFET Canal-N 50A 200V TO-247AC est un MOSFET de puissance performant, idéal pour les projets de commutation, de conversion d’énergie et de commande de moteurs. Grâce à sa faible résistance à l’état passant et sa tenue en tension élevée (200 V), il offre un excellent rendement et une fiabilité exceptionnelle pour vos montages électroniques professionnels ou de prototypage.

🔧 Caractéristiques principales

• 🔋 Type : MOSFET N-Channel (Canal N)

• ⚡ Tension drain-source : 200 V

• 🔁 Courant continu : 50 A (35 A à 100 °C)

• 🔥 Résistance RDS(on) : 0,04 Ω typique (VGS = 10 V)

• ⚡ Courant d’impulsion : 200 A

• 🧊 Puissance dissipable : 300 W

• 🕒 Temps de commutation : très rapide (≈17 ns en montée, 55 ns en descente)

• 📦 Boîtier : TO-247AC (montage traversant, excellent refroidissement)

• 🔋 Compatible : Arduino, ESP32, Raspberry Pi (via driver de grille adapté)

🛠️ Avantages et applications

• Haute efficacité énergétique grâce à un RDS(on) extrêmement faible.

• Très bonne tenue en tension (200 V) pour les circuits de puissance et les onduleurs.

• Excellent comportement thermique, parfait pour les systèmes à forte dissipation.

• Idéal pour :

  • les alimentations à découpage,

  • les amplificateurs audio haute puissance,

  • les commandes de moteurs DC ou brushless,

  • les projets d’automatisation et d’électronique industrielle.

⚠️ Conseils d’utilisation

• Ne pas connecter la grille directement à un microcontrôleur : utilisez un driver de grille (ex. IR2110 ou TC442x) pour une commutation rapide et sûre.

• Ajoutez une résistance de grille (10 – 220 Ω) et un pull-down (100 kΩ) vers la masse.

• Montez le composant sur un dissipateur thermique avec pâte isolante pour éviter la surchauffe.

• Ajoutez une diode de roue libre pour toute charge inductive (moteur, relais, bobine).

💻 Exemple d’utilisation avec Arduino

Schéma de principe

• Arduino D9 → 220 Ω → Gate (IRFP260N)

• Source → GND commun (Arduino)

• Drain → charge (moteur, LED, etc.) → +V

• Pull-down 100 kΩ entre Gate et Source

• Diode de roue libre si charge inductive

Code Arduino simple (PWM)

const int gatePin = 9;   // broche PWM
void setup() {
  pinMode(gatePin, OUTPUT);
}
void loop() {
  // test progressif PWM
  for (int duty = 0; duty <= 255; duty++) {
    analogWrite(gatePin, duty);
    delay(8);
  }
  for (int duty = 255; duty >= 0; duty--) {
    analogWrite(gatePin, duty);
    delay(8);
  }
}

Étapes à suivre :

1. Reliez la masse du MOSFET et celle d’Arduino ensemble.

2. Vérifiez la polarité avant alimentation.

3. Commencez avec une petite charge et surveillez la température du boîtier.

📊 Spécifications techniques

📦 Contenu de l’emballage

• 1 × Transistor MOSFET IRFP260N (Canal N, boîtier TO-247AC)

Le dissipateur, vis et câblage ne sont pas inclus.
