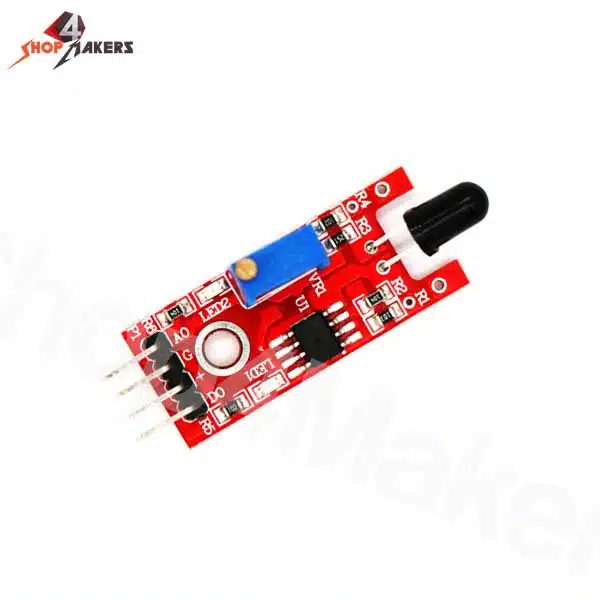

ky-026 flame sensor est un module de capteur de flamme KY-026 qui détecte la lumière infrarouge émise par le feu. Ce module dispose à la fois de sorties numériques et analogiques, ainsi que d’un potentiomètre permettant d’ajuster la sensibilité. Il est couramment utilisé dans les systèmes de détection d’incendie.
Ce capteur de flamme arduino est composé d’une LED réceptrice infrarouge de 5 mm, d’un comparateur différentiel double LM393, d’un potentiomètre de précision 3296W, de 6 résistances, de 2 LEDs indicatrices et de 4 broches mâles. ky-026 flame sensor dispose d’une sortie analogique et d’une sortie numérique.
ky-026 flame sensor comprend 3 composants principaux sur sa carte de circuit:
- Tout d’abord, l’unité de capteur située à l’avant du module qui mesure physiquement la zone et envoie un signal analogique à la deuxième unité, l’amplificateur.
- L’amplificateur amplifie le signal en fonction de la valeur de résistance du potentiomètre et envoie le signal à la sortie analogique du module.
- Le troisième composant est un comparateur qui active la sortie numérique et la LED si le signal tombe en dessous d’une valeur spécifique. Vous pouvez contrôler la sensibilité en ajustant le potentiomètre.
Caractéristiques:
- Tension de fonctionnement : 3,3 V à 5,5 V
- Détection de longueur d’onde infrarouge : 760 nm à 1100 nm
- Angle de détection du capteur : 60°
- Dimensions de la carte : 1,5 cm x 3,6 cm
