LCD 1602 avec I2C

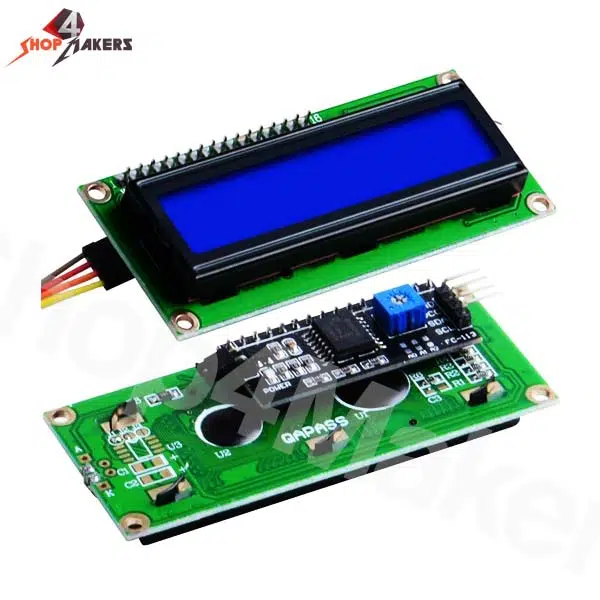

LCD 1602 I2C Maroc est composé d’un afficheur à 2 lignes et 16 caractères muni d’un module I2C (déjà soudée avec l’afficheur).

L’écran LCD 1602 Maroc est très courant dans les projets Arduino, mais malheureusement il consomme beaucoup d’entrées / sorties, donc l’intérêt du module I2C est de réduire la connexion à quatre fils (SDA et SCL, masse et alimentation) entre Arduino et la carte I2C. De plus, il est bien connu que moins il y a de fils, plus la connexion est facile.

L’interface I2C à l’arrière utilise un empattement de 2,54 mm, et le connecteur dupont peut être utilisé pour établir une connexion sur la maquette (ou directement sur l’Arduino). L’avantage du bus I2C est que tant que chaque appareil possède une adresse unique sur le bus, il peut connecter plusieurs appareils au même bus.

LCD 1602 I2C Maroc dispose de cavaliers pour configurer son adresse sur le bus entre 0x20 et 0x27. Le potentiomètre à l’arrière vous permet de régler le contraste de l’écran.

L’exemple de code suivant (qui sera copié dans l’IDE Arduino) initialise l’affichage et affiche le texte Entre guillemets dans une boucle non valide (). Puisqu’il existe deux méthodes d’adressage matériel possibles, deux lignes de commande sont écrites Dans le code (lignes 8 et 9). La deuxième ligne est commentée (« // » devant la ligne) Par conséquent, cette procédure ne considère que la première. S’il montre non initialisé Correctement, commentez la 8ème ligne, puis supprimez le « // » avant la 9ème ligne.

Détails techniques de l’afficheur LCD 1602 I2C Maroc

• Compatible avec Arduino/Genuino UNO, Leonardo, Mega, Pro, Nano, Mini
• Compatible avec MicroPython Pyboard et PYBStick
• Adresse I2C: 0x20-0x27 (0x20 par défaut avec tout les cavaliers en place)
• Rétro-éclairage (Bleu avec texte affiché en blanc)
• Tension d’alimentation: 5V
• Interface:I2C/TWI avec 2 interfaces Gadgeteer
• Contraste ajustable
• Taille: 80 x 36 x 20mm
• Schéma
• Fiche technique LCD HD44780
