Lecteur NFC 13.56 MHz PN532

🟢 Lecteur NFC 13.56 MHz PN532 Compatible Raspberry Pi / Arduino

⚙️ Description du produit

Ce module Lecteur NFC 13.56 MHz basé sur le célèbre chipset PN532 est un composant puissant et polyvalent, idéal pour vos projets de communication sans contact. Il est entièrement compatible avec les cartes Raspberry Pi, Arduino , ESP32 et autres microcontrôleurs grâce à ses interfaces SPI, I2C et UART sélectionnables par interrupteurs.

Grâce à son antenne intégrée, ce lecteur NFC offre une communication stable et fiable, sans besoin d’antenne externe. Il prend en charge les cartes conformes aux protocoles ISO14443 Type A et B, permettant de lire et écrire des données à une distance allant jusqu’à 5 cm.

🔍 Caractéristiques techniques principales

• 📡 Fréquence : 13.56 MHz (standard NFC)

• 🧠 Chipset : NXP PN532

• 🔌 Interfaces : SPI / I2C / UART (commutation facile via interrupteurs)

• 🔋 Tension d’alimentation : 3.3V à 5.5V

• ⚡ Courant en veille : ~100 mA

• ⚡ Courant en lecture/écriture : ~120 mA

• 🛠️ Compatibilité : Raspberry Pi, Arduino, ESP32, STM32, etc.

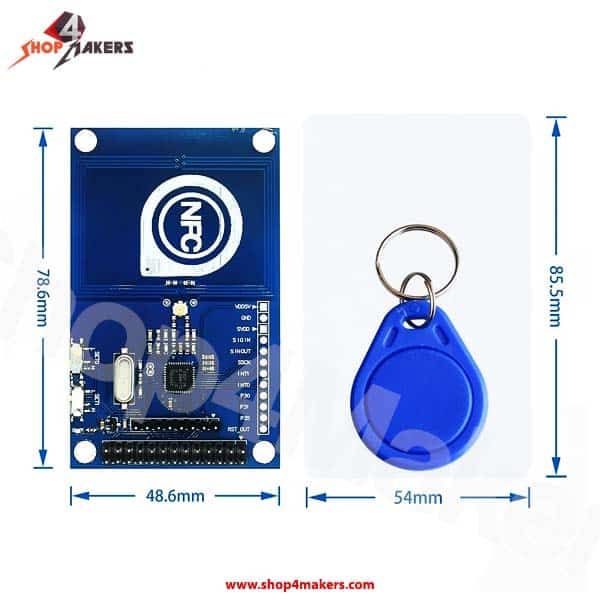

• 📏 Dimensions du module : 79 × 48.3 × 11.3 mm

• ⚖️ Poids avec emballage : ~20 g

💡 Avantages du module

• ✅ Prise en charge de plusieurs interfaces de communication

• ✅ Idéal pour les projets de contrôle d’accès, identification, objets connectés

• ✅ Compatible avec la majorité des cartes NFC / RFID 13.56 MHz

• ✅ Facile à intégrer avec les librairies Arduino et Raspberry Pi

• ✅ Parfait pour l’enseignement, le prototypage, ou des solutions domotiques

🧪 Applications typiques

• 📲 Contrôle d’accès sécurisé

• 💳 Lecture/écriture de cartes NFC (badges, tags, smartphones…)

• 🧠 Projets IoT et domotique

• 🎓 Expériences éducatives avec Raspberry Pi ou Arduino

• 🛍️ Systèmes de paiement ou de présence personnalisés

🛠️ Configuration de l’interface (interrupteurs SET0 & SET1)

📝 Note importante

Pour une intégration optimale, assurez-vous d’utiliser une alimentation stable de 3.3V à 5V selon la plateforme utilisée. Des bibliothèques sont disponibles pour faciliter la prise en main sur Raspberry Pi et Arduino.

🔧 Comment utiliser le module PN532 avec Arduino IDE

Pour faire fonctionner ce lecteur NFC PN532 avec une carte Arduino (UNO, Mega, Nano…), suivez ces étapes simples :

📚 1. Installation de la bibliothèque

Dans l’Arduino IDE, allez dans le menu :
Croquis → Inclure une bibliothèque → Gérer les bibliothèques...
Recherchez “Adafruit PN532” et installez la bibliothèque officielle publiée par Adafruit.

🔌 2. Schéma de câblage (mode I2C)

Configurez les interrupteurs du module comme suit pour activer le mode I2C :

Connexion avec Arduino UNO (mode I2C) :

💻 3. Exemple de code de base

Voici un exemple de code simple pour détecter une carte NFC avec Arduino :

#include <Wire.h>
#include <Adafruit_PN532.h>

// Configuration I2C
#define SDA_PIN A4
#define SCL_PIN A5

Adafruit_PN532 nfc(PN532_IRQ, PN532_RESET);

void setup(void) {
  Serial.begin(115200);
  Serial.println("Initialisation du module NFC...");

  nfc.begin();
  uint32_t versiondata = nfc.getFirmwareVersion();
  if (!versiondata) {
    Serial.print("Module NFC non détecté.");
    while (1);
  }

  nfc.SAMConfig();
  Serial.println("En attente d'une carte NFC...");
}

void loop(void) {
  uint8_t success;
  uint8_t uid[] = { 0, 0, 0, 0, 0, 0, 0 };
  uint8_t uidLength;

  success = nfc.readPassiveTargetID(PN532_MIFARE_ISO14443A, uid, &uidLength);

  if (success) {
    Serial.print("Carte détectée, UID : ");
    for (uint8_t i = 0; i < uidLength; i++) {
      Serial.print(uid[i], HEX);
      Serial.print(" ");
    }
    Serial.println();
    delay(1000);
  }
}

✅ Astuces

• Ce code fonctionne avec des badges ou cartes MIFARE 13.56 MHz.

• N’oubliez pas de sélectionner le bon port COM et le bon type de carte (ex. Arduino UNO).

• La distance de détection est de 3 à 5 cm max.

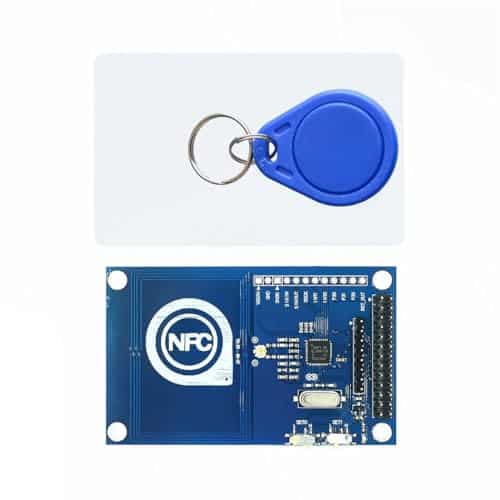

📦 Contenu du paquet

• 1 × Module NFC PN532 avec antenne intégrée (pré-soudé)

• 1 × Porte-clés NFC

• 1 × Badge NFC (carte)
