Mini Lecteur de Carte Micro SD

🧩 Mini Lecteur de Carte Micro SD – Module de Carte Mini SD TF SPI

Le Mini Lecteur de Carte Micro SD, également appelé Mini Module de Carte Micro SD TF SPI, est un accessoire essentiel pour tous vos projets électroniques nécessitant le stockage ou le transfert de données. Ce Module de Carte Micro SD compact et fiable permet d’ajouter facilement une carte mémoire à votre microcontrôleur pour enregistrer des fichiers, lire des médias ou collecter des données en temps réel. Idéal pour les utilisateurs d’Arduino, d’ESP32, ou de Raspberry Pi, ce Mini Micro SD Card Reader Module est parfaitement adapté aux besoins des passionnés d’électronique au Maroc.

⚙️ Caractéristiques principales

• ✅ Interface SPI compatible avec Arduino UNO, Mega, ESP8266, ESP32, et d’autres cartes de développement.

• ⚡ Alimentation 3.3V avec régulateur intégré (compatible 5V via Arduino).

• 💾 Support des systèmes de fichiers FAT16 et FAT32, pour une gestion simple des fichiers.

• 🎵 Lecture audio ADPCM 4 bits et prise en charge du contrôle par microprocesseur.

• 🔊 Sortie audio 16-bit DAC et PWM intégrée.

• 🧠 Nombre maximal de fichiers audio stockables : 512.

• 🌡️ Tension de fonctionnement : 2.6V à 3.6V

• 💡 Courant de repos : 16 µA (carte non insérée).

Ce module permet une communication fluide avec la carte microcontrôleur via le bus SPI, en utilisant les broches standards :
GND, VCC, MISO, MOSI, SCK, CS.
Grâce à sa conception simple et efficace, il offre une solution compacte et robuste pour tout projet nécessitant une extension mémoire.

💡 Exemple d’utilisation avec Arduino

Voici un exemple simple pour tester votre Mini Module de Carte Micro SD TF SPI avec une carte Arduino UNO.

🔧 Étapes à suivre :

1. Connectez le module selon le schéma suivant :

   • VCC → 5V

   • GND → GND

   • MISO → Pin 12

   • MOSI → Pin 11

   • SCK → Pin 13

   • CS → Pin 10

2. Installez la bibliothèque SD depuis le gestionnaire de bibliothèques Arduino.

3. Téléversez le code suivant :

#include <SPI.h>
#include <SD.h>

File fichier;

void setup() {
  Serial.begin(9600);
  if (!SD.begin(10)) {
    Serial.println("Erreur : carte SD non détectée !");
    return;
  }
  Serial.println("Carte SD détectée !");
  fichier = SD.open("test.txt", FILE_WRITE);
  if (fichier) {
    fichier.println("Test réussi : Mini Lecteur de Carte Micro SD !");
    fichier.close();
    Serial.println("Écriture terminée !");
  } else {
    Serial.println("Impossible d’ouvrir le fichier !");
  }
}

void loop() {
}

Ce code permet de vérifier la communication avec la carte SD et d’écrire un fichier texte simple.

📦 Contenu de l’emballage

Votre Mini Lecteur de Carte Micro SD est livré avec :

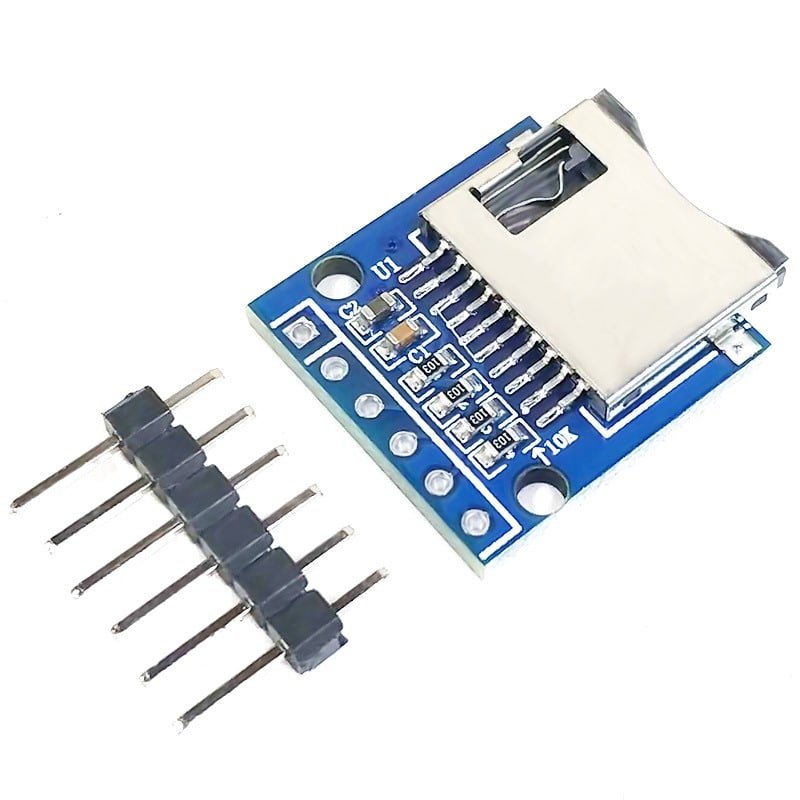

• 🧩 1x Module de Carte Micro SD TF SPI

• 📏 1x Barrettes de broches (Pin Headers) à souder pour un montage flexible sur breadboard ou carte PCB
