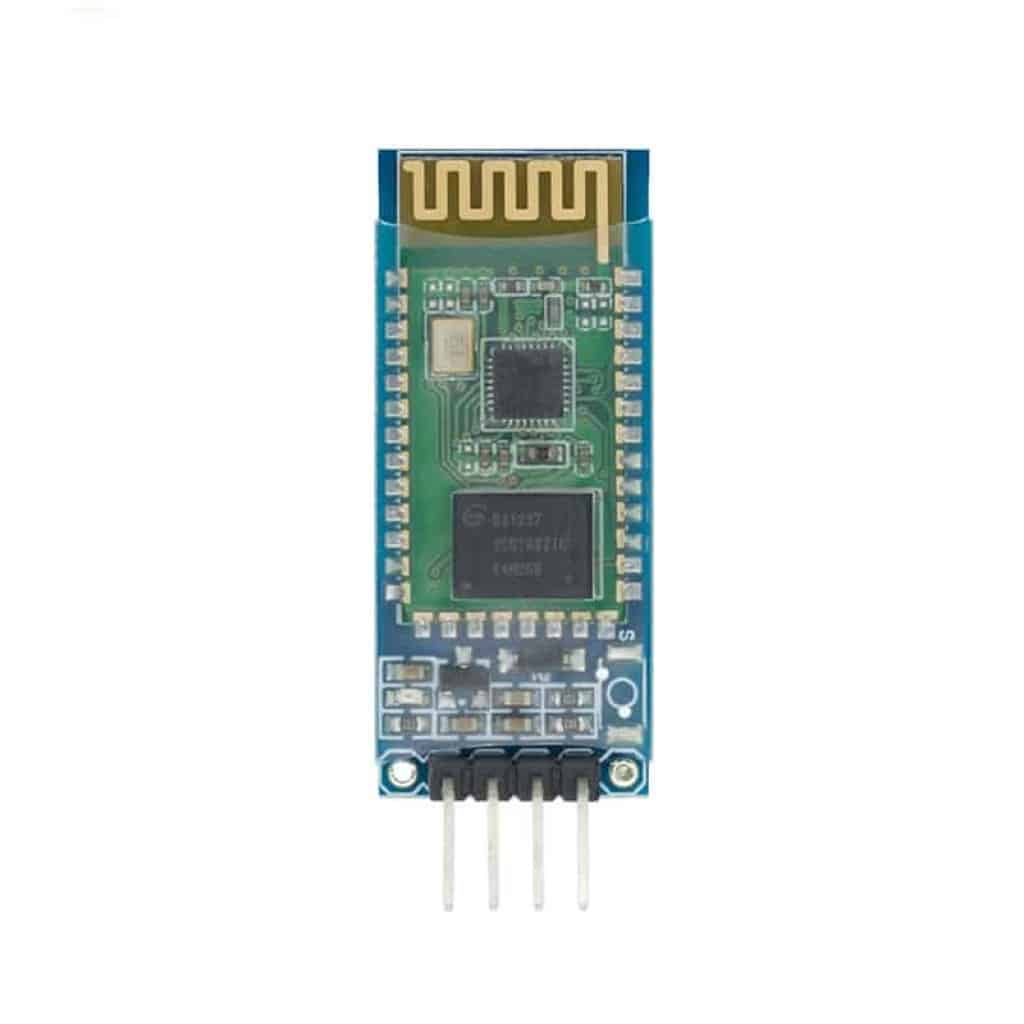

🔹 Module Bluetooth HC-06 BLE – Firmware hc06V2.3_le
Le module Bluetooth HC-06 BLE avec le firmware hc06V2.3_le est une variante récente du célèbre HC-06, conçue pour fonctionner avec la norme Bluetooth Low Energy (BLE 4.0). Contrairement aux modules classiques basés sur le protocole SPP (Bluetooth 2.0), cette version utilise BLE, ce qui le rend incompatible avec les bibliothèques Arduino ou applications prévues pour HC-05/HC-06 classiques.
Il est parfaitement adapté pour les applications BLE modernes et les projets nécessitant une faible consommation et une communication série sans fil sécurisée.
⚙️ Caractéristiques principales
📡 Technologie : Bluetooth 4.0 Low Energy (BLE)
🔌 Connexion série UART : 9600 bauds par défaut
💡 Indicateur LED :
1 seule LED rouge
Éteinte = module non appairé
Allumée = module appairé avec succès
🔒 Code PIN à 6 chiffres :
Par défaut : aucun code PIN ou 000000
Le code PIN doit comporter 6 chiffres
🧠 Firmware :
hc06V2.3_le📶 Nom Bluetooth : s’affiche en majuscules lors du scan
⚠️ Incompatible avec les apps SPP / HC-06 classiques (ne fonctionne pas avec les terminaux Bluetooth classiques)
🛠️ Configuration via commandes AT
Vous pouvez configurer ce module en utilisant les commandes AT, avec un convertisseur USB–série FT232 ou une carte Arduino Uno, selon le montage suivant :
🔧 Connexion :
RX ↔ TX, TX ↔ RX
Avec Arduino : utiliser un diviseur de tension sur la ligne RX du module (car RX est en 3.3V)
Avec FT232 (3.3V) : aucun diviseur nécessaire
⚙️ Paramètres du moniteur série :
Baudrate : 9600 bauds
Mode : Both NL & CR (Nouvelle ligne + retour chariot)
💬 Commandes AT utiles :
| Commande | Description |
|---|---|
AT | Test de communication (réponse : OK) |
AT+VERSION | Affiche la version du firmware (hc06V2.3_le) |
AT+NAMEvotreNom | Change le nom Bluetooth (pas d’espaces) |
AT+PINxxxxxx | Définit un code PIN à 6 chiffres uniquement |
AT+BAUDx | Définit le débit série (voir tableau ci-dessous) |
🔄 Changer le baudrate :
| Baudrate | Commande | Réponse |
|---|---|---|
| 1200 | AT+BAUD1 | OK1200 |
| 2400 | AT+BAUD2 | OK2400 |
| 4800 | AT+BAUD3 | OK4800 |
| 9600 | AT+BAUD4 | OK9600 |
| 19200 | AT+BAUD5 | OK19200 |
| 38400 | AT+BAUD6 | OK38400 |
| 57600 | AT+BAUD7 | OK57600 |
| 115200 | AT+BAUD8 | OK115200 |
📦 Contenu
1x Module Bluetooth HC-06 BLE
hc06V2.3_le
⚠️ Remarques importantes
❗ Ce module est incompatible avec les anciens modules HC-05 ou HC-06 SPP
✅ Fonctionne uniquement avec les applications BLE comme nRF Connect, Serial Bluetooth Terminal (onglet BLE), etc.
📲 L’appairage peut nécessiter de saisir 000000 si aucun code PIN n’est défini
