Module d’alimentation universel CA-888

⚡ Module d’alimentation universel CA-888 pour TV LED et LCD

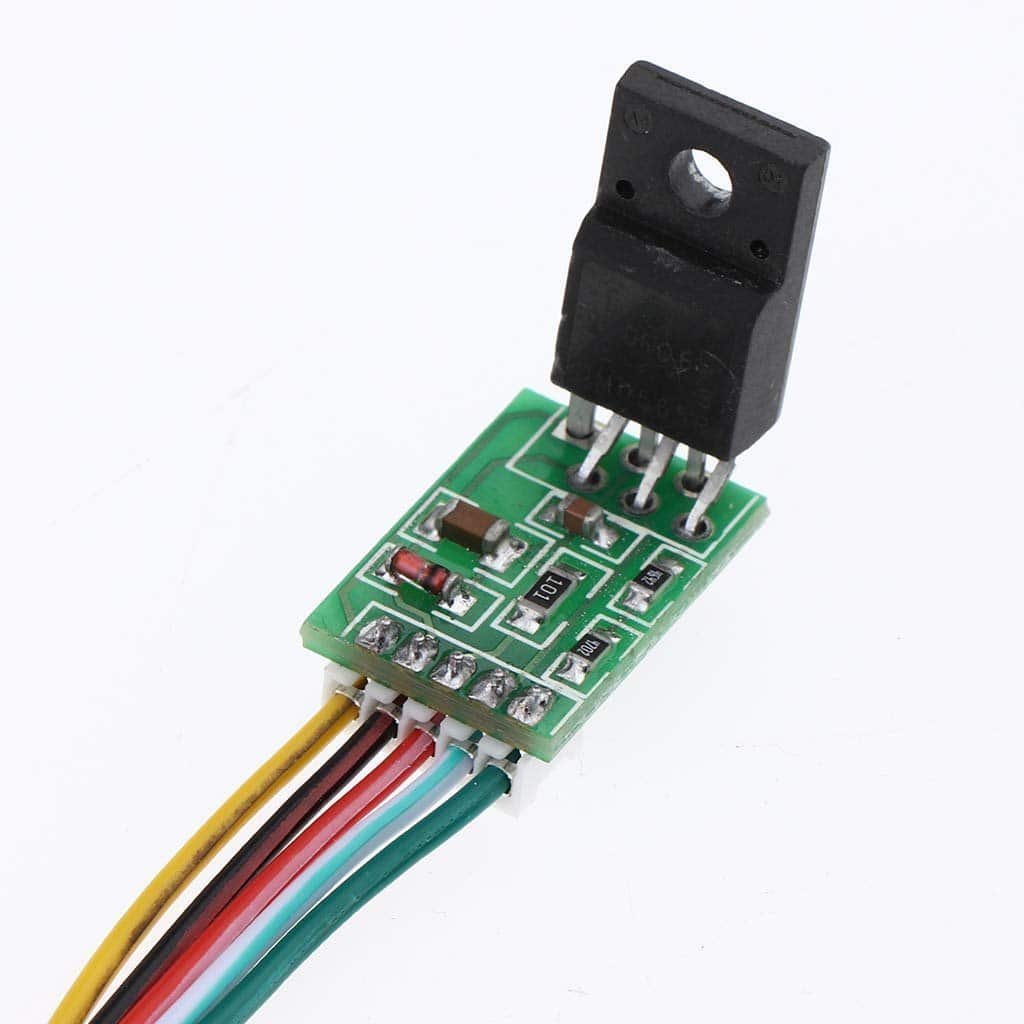

Le CA-888 Module d’alimentation universel TV LED et LCD est la solution idéale pour réparer facilement les pannes d’alimentation des téléviseurs et moniteurs LCD de 15 à 24 pouces. Ce CA-888 Universal Module permet de remplacer efficacement les cartes d’alimentation défectueuses, offrant une alternative fiable et économique aux cartes d’origine souvent difficiles à trouver.

Grâce à son design universel, ce CA-888 power supply board est compatible avec une large gamme de modèles de téléviseurs LED et LCD. Sa conception simplifiée permet une installation rapide, un câblage clair et un taux de réussite élevé lors des réparations.

⚙️ Caractéristiques principales

• Compatibilité universelle : convient aux écrans LCD et LED de 15 à 24 pouces.

• Tension d’alimentation : entre 12V et 18V DC.

• Haute performance : stable, durable et sécurisée pour la réparation d’alimentations TV.

• Brochage standardisé :

  • 🟡 Fil jaune (Drain) – borne de commande de puissance (MOSFET).

  • ⚫ Fil noir (GND) – masse du module (300V).

  • 🔴 Fil rouge (VCC) – borne d’alimentation.

  • ⚪ Fil blanc (FB) – retour de régulation de tension via optocoupleur.

  • 🟢 Fil vert (START) – démarrage relié à la borne +300V.

🔧 Installation et utilisation

1. Retirez la puce d’alimentation et le transistor de commutation (MOSFET) de la carte d’origine.

2. Vérifiez les condensateurs de 300V et ceux côté charge ; remplacez tout condensateur gonflé.

3. Assurez-vous de l’absence de court-circuit sur la charge ou la carte d’affichage.

4. Connectez soigneusement les fils du module selon le schéma indiqué.

5. Installez le module à l’emplacement d’origine du radiateur avec isolation.

6. Alimentez le circuit et mesurez la tension de sortie.

⚠️ Attention : une erreur de câblage peut endommager irrémédiablement le module. Veillez à suivre les instructions avec précision.

🧠 Conseils et dépannage

• Pas de tension de sortie : vérifiez les connexions et l’optocoupleur.

• Surchauffe rapide : possible court-circuit ou composant défectueux.

• Tension instable : charge trop faible ou trop élevée — ajustez avec une résistance de 100 Ω sur la sortie 5 V.

Ce module d’alimentation universel CA-888 remplace de nombreux circuits intégrés :
LD7552, TEA1507, NCP1203, FAN6961, SG6841, et bien d’autres.

📦 Contenu de l’emballage

• 1 × Module d’alimentation universel CA-888

• 5 × Câbles de liaison pré-soudés

🧰 Applications

Le CA-888 power supply board est parfait pour :

• La réparation TV LED/LCD (15 à 24 pouces)

• Les projets électroniques éducatifs

• Le bricolage électronique (DIY) au Maroc

• La maintenance de cartes d’alimentation universelles

⚠️ Remarques importantes

• Vérifiez toujours l’absence de court-circuit avant installation.

• Déconnectez le MOSFET et le circuit de commande d’origine avant d’utiliser le module.

• Produit destiné à un usage électronique et technique — à manipuler avec précaution.
