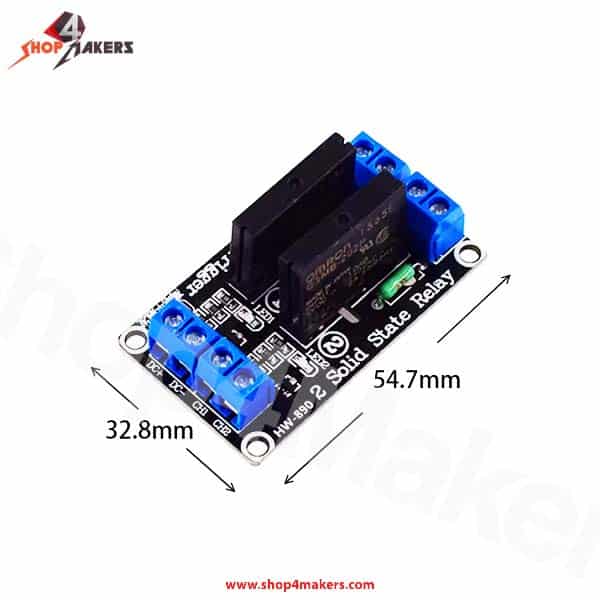

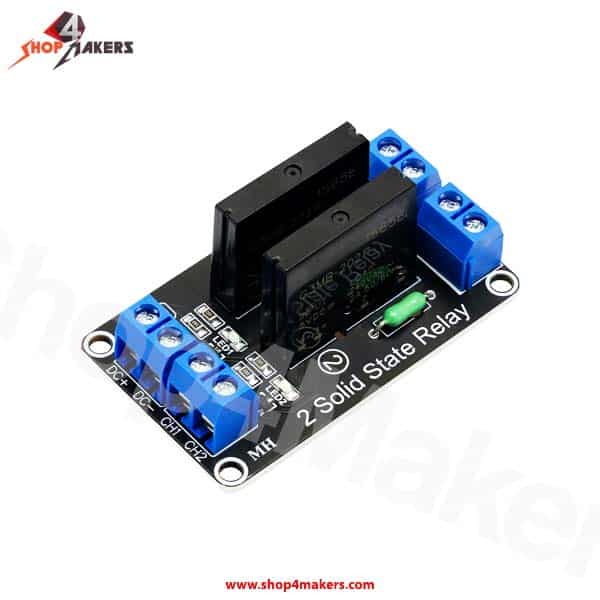

Module Relais Statique 5V avec Deux Voies

🔌 Module Relais Statique 5V avec Deux Voies – Carte SSR avec Fusible

✅ Description du Produit

Ce module relais statique 5V (ou 5V solid state relay module) permet de contrôler deux charges en courant alternatif via un signal basse tension en 5V DC. Grâce à ses relais à semi-conducteurs (SSR), il offre une commutation silencieuse, rapide et fiable, idéale pour des applications industrielles ou domestiques. Chaque voie est équipée d’un relais statique 5V avec fusible, garantissant une protection accrue contre les surcharges.

Compatible avec les cartes Arduino, ce 5V solid state relay module est un choix judicieux pour les passionnés d’électronique, les enseignants en robotique ou les bricoleurs au Maroc souhaitant automatiser leurs équipements.

⚙️ Caractéristiques Techniques

• Type de relais : Relais à semi-conducteurs SSR Omron 5V

• Nombre de voies : 2 (SSR module 2 channel 5V)

• Tension d’entrée : 5V DC / 160 mA

• Tension de déclenchement :

  • Relais ON : 0 – 2.5V (niveau bas)

  • Relais OFF : 3.3 – 5V (niveau haut)

• Charge AC supportée : Jusqu’à 240V / 2A (par relais)

• Type de déclenchement : Basse tension (low level trigger)

• Protection intégrée : Fusible de résistance 240V / 2A

🛠️ Connexions du Module

• DC+ : Alimentation positive (5V)

• DC− : Alimentation négative (GND)

• CH1 et CH2 : Entrée de commande pour chaque relais (niveau bas actif)

Le module est conçu pour une alimentation continue et stable. Une mauvaise polarité ou un courant alternatif endommagera le circuit.

🤖 Exemple de Code Arduino

Voici un exemple simple pour contrôler les deux relais via une carte Arduino :

#define RELAY1 2
#define RELAY2 3

void setup() {
  pinMode(RELAY1, OUTPUT);
  pinMode(RELAY2, OUTPUT);
}

void loop() {
  digitalWrite(RELAY1, LOW); // Active relais 1
  digitalWrite(RELAY2, LOW); // Active relais 2
  delay(3000); // Attente 3 secondes
  digitalWrite(RELAY1, HIGH); // Désactive relais 1
  digitalWrite(RELAY2, HIGH); // Désactive relais 2
  delay(3000); // Attente 3 secondes
}

Ce code utilise une logique “LOW active”, ce qui signifie que le relais s’active lorsqu’on envoie un signal bas (0V).

📦 Contenu de l’Emballage

• 🧩 1 x Carte relais SSR 5V – 2 voies

💡 Idéal pour vos Projets :

• Commande d’appareils AC via microcontrôleur (Arduino, ESP32, etc.)

• Automatisation industrielle

• Projets domotiques

• Multi-channel SSR module pour applications évolutives
