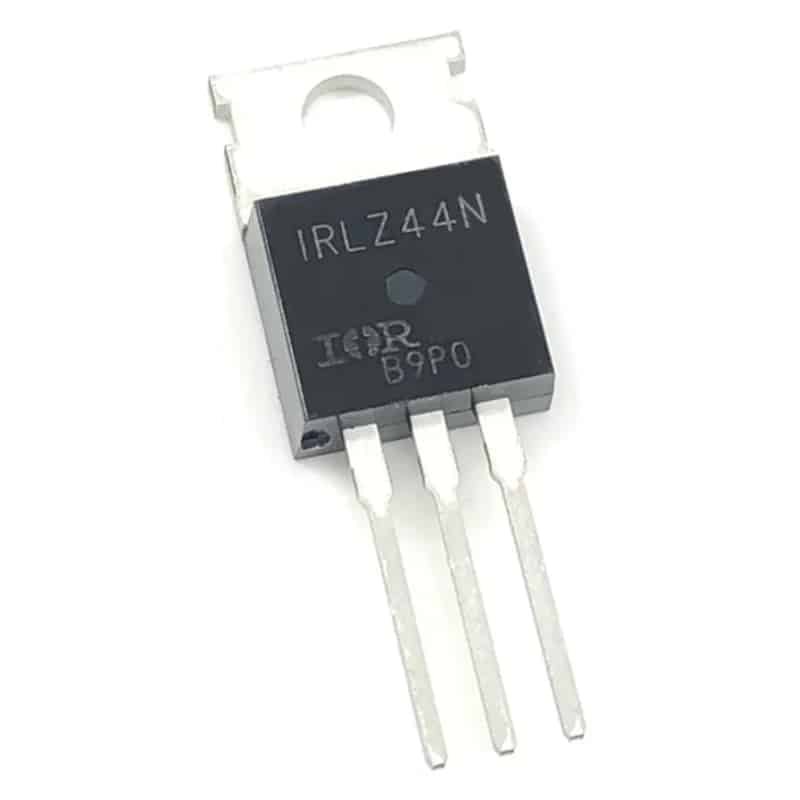

MOSFET IRLZ44N 55V 47A

⚡ MOSFET IRLZ44N 55V 47A – IRLZ44N N-Channel Logic-Level Power MOSFET Haute Performance

Le MOSFET IRLZ44N 55V 47A est un transistor de puissance N-Channel logic-level spécialement conçu pour les applications nécessitant un courant élevé, un faible RDS(on) et une commutation rapide. Grâce à sa commande logic-level, l’IRLZ44N N-Channel logic-level Power MOSFET peut être piloté directement par un Arduino, ESP32 ou Raspberry Pi, sans driver supplémentaire.

Robuste, fiable et très utilisé au Maroc, il convient parfaitement aux projets de contrôle moteur, PWM, éclairage haute puissance, alimentations DC-DC et systèmes embarqués.

📌 Caractéristiques Techniques

• Type : MOSFET N-Channel

• Tension Drain-Source (VDS) : 55 V

• Courant Drain (ID) : 47 A

• Package : TO-220

• Logic-Level Gate : pilotable en 5V

• RDS(on) : 0.022 Ω (typique)

• VGS max : ±16 V

• Puissance dissipée : 94 W

• Température de fonctionnement : -55°C à +175°C

• Montage : Traversant (Through Hole)

⚙️ Avantages du MOSFET IRLZ44N

• Compatible directement avec Arduino, ESP8266, ESP32, Raspberry Pi

• Supporte des courants élevés (jusqu’à 47A)

• Très faible résistance de conduction pour limiter la chauffe

• Idéal pour PWM haute fréquence

• Excellente efficacité énergétique

• Parfait pour projets électroniques, robotiques et systèmes embarqués au Maroc

🔧 Applications Courantes

• Commande de moteurs DC

• Contrôle LED haute puissance / bande LED

• Convertisseurs DC-DC

• Drivers de chauffage résistif

• Commande de pompes, ventilateurs et relais électroniques

• Inverters haute fréquence

💻 Exemple Code Arduino : Pilotage d’un MOSFET IRLZ44N (PWM)

Aucune bibliothèque n’est nécessaire.

🔧 Connexions :

• Arduino PIN 9 → Gate (via résistance 220Ω)

• Source → GND

• Drain → Charge (moteur, LED, etc.)

• Charge → +12V (ou autre tension adaptée)

✔️ Code :

int mosfetPin = 9;

void setup() {
  pinMode(mosfetPin, OUTPUT);
}

void loop() {
  // Variation de puissance par PWM
  for (int pwm = 0; pwm <= 255; pwm++) {
    analogWrite(mosfetPin, pwm);
    delay(10);
  }

  for (int pwm = 255; pwm >= 0; pwm--) {
    analogWrite(mosfetPin, pwm);
    delay(10);
  }
}

➡️ Ce code fait varier la luminosité d’une LED ou la vitesse d’un moteur via PWM.

📦 Contenu de l’Emballage

• 🗳️ 1x MOSFET IRLZ44N 55V 47A (TO-220)
