MPR121 Clavier Tactile Capacitif 12 Boutons

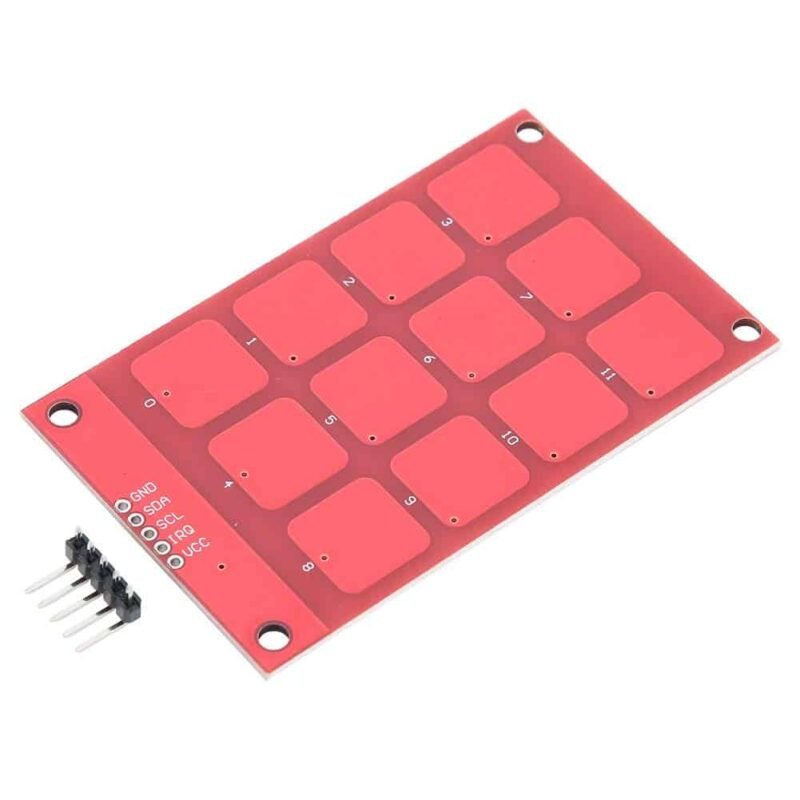

🔷 MPR121 Clavier Tactile Capacitif 12 Boutons – Module Clavier Tactile 3×4 I2C

Le MPR121 Clavier tactile capacitif 12 boutons est une solution moderne et fiable pour remplacer les boutons mécaniques classiques. Basé sur le contrôleur MPR121, ce Clavier Tactile Capacitif MPR121 fonctionne par détection de variation de capacité, offrant une excellente sensibilité au toucher, sans usure mécanique.

Ce Capacitive Touch Keypad 4×3 MPR121, également appelé MPR121 Capacitive Touch Sensitive 3×4 Keyboard Module, est parfaitement adapté aux projets Arduino, ESP32, ESP8266 et autres microcontrôleurs utilisant la communication I2C. Il est largement utilisé au Maroc dans les projets domotiques, systèmes de contrôle d’accès, panneaux de commande industriels et applications pédagogiques.

⚙️ Principe de fonctionnement

Le module mesure en continu la capacité électrique de 12 électrodes tactiles. Lorsqu’un doigt s’approche ou touche une touche, la capacité change et le MPR121 détecte immédiatement l’événement.
Cette technologie garantit une réponse rapide, stable et précise, même après un usage intensif.

🧩 Caractéristiques techniques

• Chip principal : MPR121

• Nombre de touches : 12 boutons tactiles

• Disposition : Clavier 3×4

• Tension de fonctionnement : 3.3V

• Protocole de communication : I2C

• Sortie logique : 3.3V

• Interface : I2C (SDA / SCL)

• Température de fonctionnement : -40°C à +85°C

• Connecteur : Header mâle 5 pins

• Dimensions : 8 cm x 5 cm

• Trous de fixation : 4 trous de montage

⚠️ Remarque importante : si vous utilisez une carte Arduino fonctionnant uniquement en 5V, un convertisseur de niveau logique est recommandé.

🛠️ Compatibilité & applications

• Arduino UNO / Mega / Nano (avec adaptation de niveau)

• Arduino Pro Mini 3.3V

• ESP32 / ESP8266

• Projets IoT

• Domotique

• Claviers tactiles personnalisés

• Systèmes embarqués

• Enseignement et prototypage au Maroc

📦 Contenu de l’emballage

• 1 × Clavier Tactile Capacitif MPR121 – 12 touches

• Connecteurs mâles non soudés

💻 Exemple de code Arduino (I2C)

Étapes à suivre :

1. Installer la bibliothèque Adafruit MPR121 depuis le gestionnaire de bibliothèques Arduino

2. Câblage :

   • SDA → A4 (Arduino UNO)

   • SCL → A5 (Arduino UNO)

   • VCC → 3.3V

   • GND → GND

#include <Wire.h>
#include <Adafruit_MPR121.h>

Adafruit_MPR121 cap = Adafruit_MPR121();

void setup() {
  Serial.begin(9600);
  Wire.begin();

  if (!cap.begin(0x5A)) {
    Serial.println("MPR121 non détecté");
    while (1);
  }
  Serial.println("MPR121 prêt");
}

void loop() {
  uint16_t touched = cap.touched();

  for (uint8_t i = 0; i < 12; i++) {
    if (touched & (1 << i)) {
      Serial.print("Touche ");
      Serial.print(i);
      Serial.println(" activée");
    }
  }
  delay(100);
}

✅ Avantages clés

• Aucun contact mécanique (durée de vie élevée)

• Sensibilité ajustable

• Installation simple

• Communication I2C stable

• Idéal pour projets professionnels et éducatifs au Maroc
