Puce de pilote MOSFET IRS2453DPBF

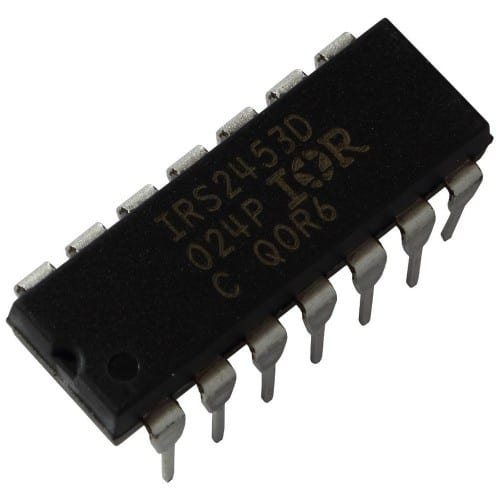

⚙️ Puce de pilote MOSFET IRS2453DPBF – Driver intégré 600V Full-Bridge

Le IRS2453DPBF est une puce de pilote MOSFET (Gate Driver IC) intégrée haute tension, capable de piloter une topologie en pont complet (H-Bridge) jusqu’à 600V. Grâce à sa conception CMOS robuste et son oscillateur interne programmable, ce driver de MOSFET IRS2453DSPBF est idéal pour les applications nécessitant un contrôle précis et fiable de transistors de puissance, comme les convertisseurs, les onduleurs, ou les systèmes de commande moteur.

⚡ Caractéristiques principales

• 🔋 Type : IRS2453DPBF – Integrated 600 V full-bridge gate driver

• 🧠 Technologie : CMOS haute tension avec auto-oscillateur intégré

• ⚙️ Tension d’alimentation : 10 V à 15.6 V (zener clamp intégré à 15.6 V)

• 🔁 Sortie courant crête : Source 0.18 A / Sink 0.26 A

• ⚡ Tension maximale supportée : 600 V

• 🧊 Protection UVLO (Under Voltage Lockout) sur VCC et VBS

• 🧩 Double pont complet (H-Bridge) pour commande de moteurs ou demi-ponts

• 💡 Temps mort interne ajusté (0.5 µs ou 1 µs typique)

• 🔒 Broches de mise en sécurité : latched & non-latched shutdown

• 🔋 Micropower startup – faible consommation au démarrage

• ✅ Compatible RoHS

🛠️ Applications typiques

• Commande d’onduleurs et convertisseurs DC-AC / DC-DC

• Pilote de MOSFET pour variateurs ou alimentation à découpage

• Systèmes de commande moteur monophasés ou triphasés

• Électronique de puissance, drivers haute tension

• Projets Arduino ou ESP32 nécessitant un pilotage H-bridge

💡 Exemple d’utilisation avec Arduino

Bien que le IRS2453DPBF fonctionne principalement en environnement industriel, il peut être utilisé avec Arduino pour des applications de commande de pont complet (moteur DC, charge inductive, etc.).

🔌 Schéma de principe (simplifié)

• HO1/HO2 → Grilles MOSFETs côté haut

• LO1/LO2 → Grilles MOSFETs côté bas

• VCC → +12V

• COM → GND Arduino

• SD (Shutdown) → pin numérique Arduino pour arrêt d’urgence

• RT/CT → composants de timing (résistance et condensateur)

💻 Exemple de code Arduino

// Commande basique du signal de shutdown pour IRS2453DPBF
const int shutdownPin = 7;  // Broche de sécurité
void setup() {
  pinMode(shutdownPin, OUTPUT);
  digitalWrite(shutdownPin, LOW); // Actif bas : module en marche
}
void loop() {
  // Exemple de coupure temporaire
  digitalWrite(shutdownPin, HIGH); // Arrêt du pont
  delay(1000);
  digitalWrite(shutdownPin, LOW);  // Redémarrage
  delay(5000);
}

Étapes à suivre :

1. Connectez la masse du driver et celle d’Arduino ensemble.

2. Alimentez le IRS2453DPBF en 12–15 V stabilisés.

3. Configurez RT et CT pour régler la fréquence d’oscillation.

4. Testez d’abord avec des charges résistives avant d’utiliser un moteur.

📊 Spécifications techniques

📦 Contenu de l’emballage

• 1 × Driver de MOSFET IRS2453DPBF (Puce de pilote CMOS 600 V)
