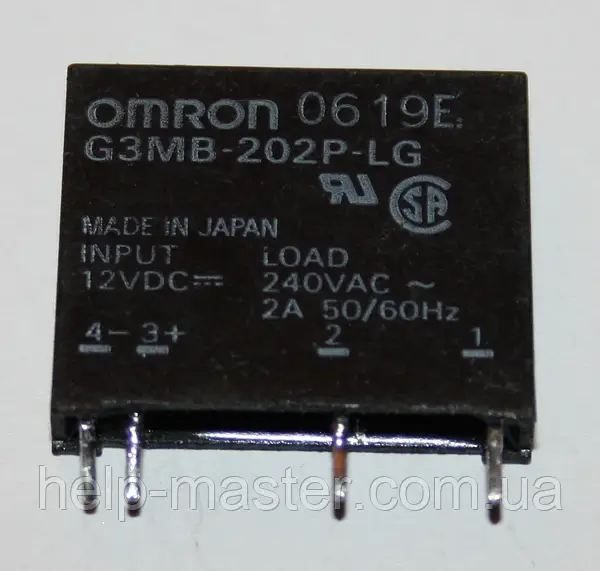

Relais statique Omron G3MB-202P-LG 12V

⚡ Relais statique Omron G3MB-202P-LG 12V DC-AC 220V 2A

Le Relais statique Omron G3MB-202P-LG 12V DC-AC 220V 2A est une solution compacte et fiable pour le contrôle de charges en courant alternatif via une commande en courant continu. Grâce à sa conception électronique sans pièces mécaniques mobiles, il garantit une durée de vie plus longue qu’un relais électromécanique classique.

Ce Relais Omron 12V 2A G3MB-202P-LG est particulièrement adapté aux projets électroniques et domotiques au Maroc, notamment pour piloter des charges légères comme des lampes, ventilateurs, ou petits appareils électriques.

🔍 Caractéristiques principales

• Dimensions : 23 mm x 20 mm, idéal pour les montages compacts.

• Charge supportée : 240 VAC / 2A – 50/60Hz.

• Entrée de commande : 12V DC.

• Isolation : Entrée / sortie totalement isolées.

• Durée de vie : supérieure aux relais mécaniques.

• Utilisation : déjà utilisé (non neuf).

📦 Contenu de l’emballage

• 1x Relais Omron 12V 2A G3MB-202P-LG.

• Emballage simple (boîte carton).

💡 Conseils d’utilisation

• Connectez la charge AC 220V entre les broches 1 et 2.

• Alimentez la commande en 12V DC sur les broches 3 (+) et 4 (-).

• Ne dépassez pas 2A sous 220V AC pour éviter une surchauffe.

• Utilisez une dissipation thermique si le relais est sollicité longtemps.

• Attention : ce relais est d’occasion (utilisé).

🤖 Exemple pratique avec Arduino

Le Relais Omron G3MB-202P-LG 12V peut être facilement utilisé avec une carte Arduino pour contrôler des charges AC (lampe, ventilateur, etc.) depuis une commande numérique.

Étapes à suivre :

1. Aucune bibliothèque spéciale n’est nécessaire.

2. Connectez la commande du relais (entrée 12V DC) sur une sortie Arduino via un transistor ou module adapté (car Arduino délivre du 5V).

3. Branchez la charge AC sur les pins 1 et 2.

Code Arduino :

int relayPin = 7; // Pin de commande vers transistor relié au relais

void setup() {
  pinMode(relayPin, OUTPUT);
  digitalWrite(relayPin, LOW); // Relais OFF au démarrage
}

void loop() {
  digitalWrite(relayPin, HIGH); // Activer le relais (charge ON)
  delay(2000); // 2 secondes
  digitalWrite(relayPin, LOW);  // Désactiver le relais (charge OFF)
  delay(2000); // 2 secondes
}
