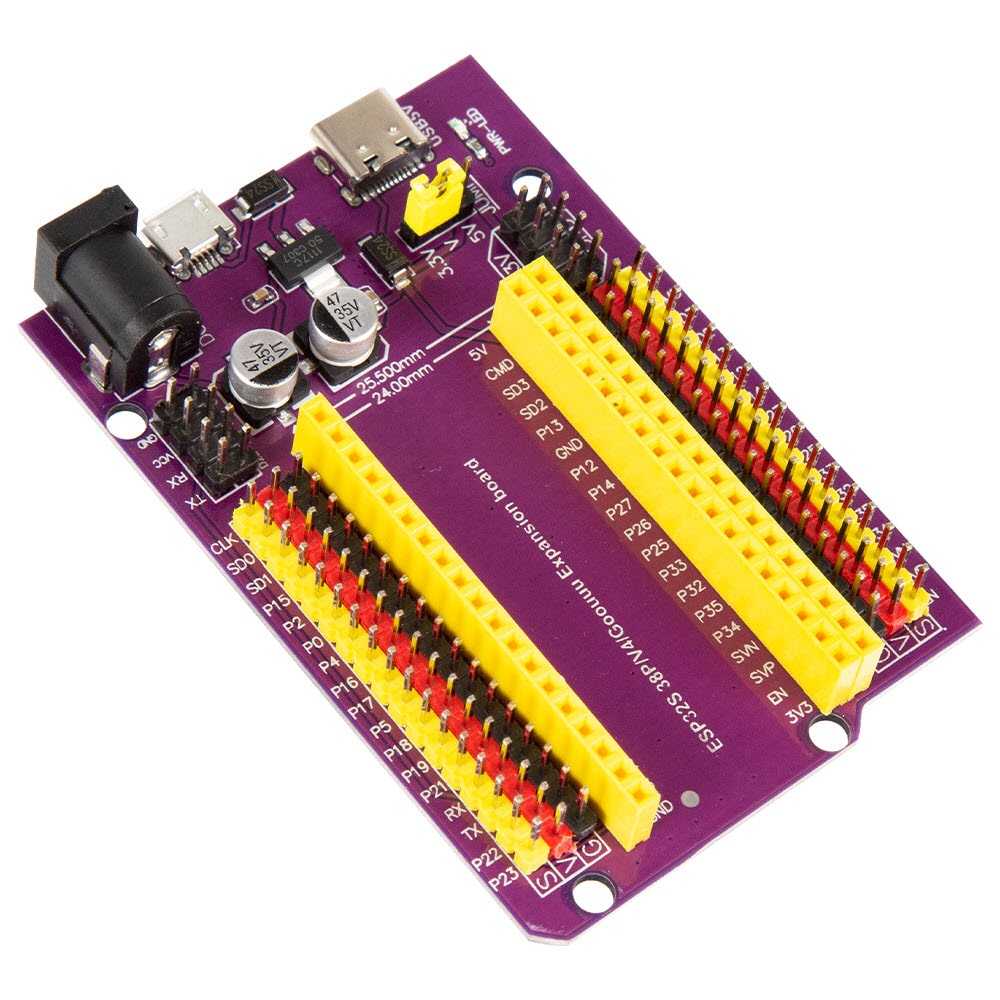

💡 Shield d’extension ESP32 38 Pins – Carte d’Expansion Polyvalente avec USB-C, Micro-USB et Jack DC
Ce shield d’extension ESP32 est une carte d’expansion professionnelle conçue pour les modules ESP32 à 38 broches, compatibles avec les modèles ESP32S 38P, V4 et Goouuu. Il vous offre une solution complète, fiable et pratique pour étendre les fonctionnalités de votre carte ESP32 dans un format propre, structuré et facile à utiliser.
Cette carte d’expansion pour ESP32 (version 38 pins) est conçue pour faciliter le prototypage rapide, l’expérimentation et le développement de vos modules ESP32. Grâce à sa compatibilité directe avec la majorité des cartes de développement ESP32, cette carte d’expansion vous permet d’accéder facilement à tous les ports GPIO, ADC, UART, I2C, SPI et autres interfaces essentielles.

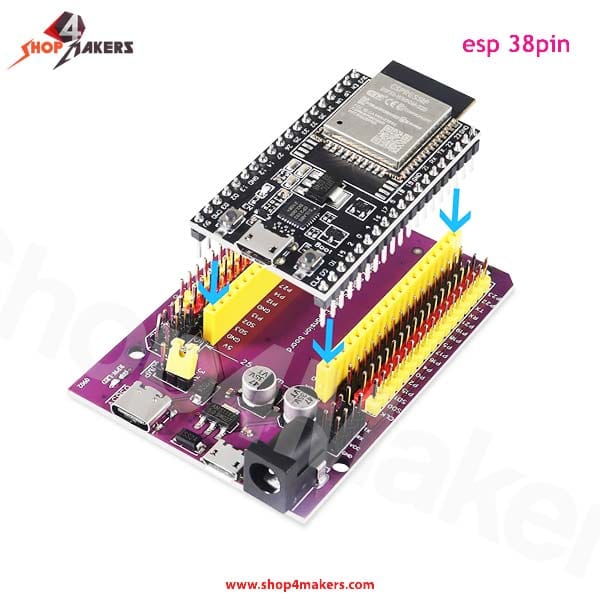

Cet expansion Board 38-Pin est équipé de connecteurs femelles bien disposés pour une insertion directe de votre carte ESP32, tout en offrant une organisation claire et pratique des broches. Il simplifie considérablement le câblage sur breadboard ou en environnement professionnel.
✅ Caractéristiques techniques principales :
✔️ Compatible ESP32 38 pins (formats 0.9” et 1.0”)
✔️ Compatibilité confirmée : ESP32S 38P / V4 / Goouuu

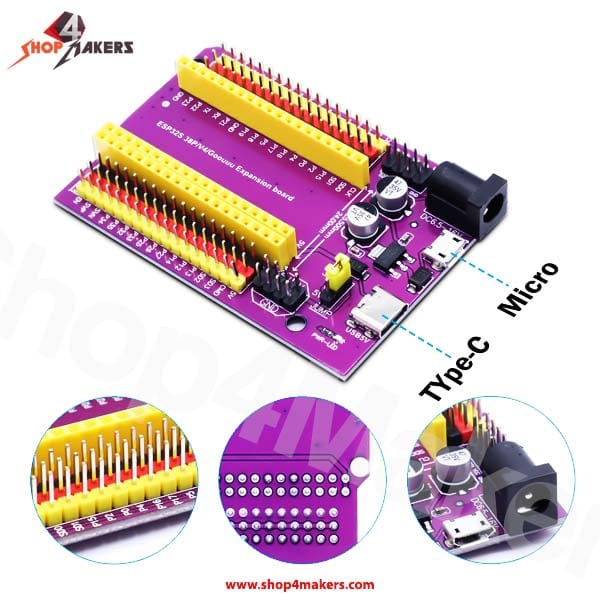

✔️ Double connecteur USB : Type-C et Micro-USB
✔️ Entrée d’alimentation via Jack DC : 6.5V à 16V (12V max recommandé)
✔️ Régulateur 5V intégré pour une alimentation stable depuis le Jack
✔️ LED d’alimentation intégrée pour indiquer l’état sous tension

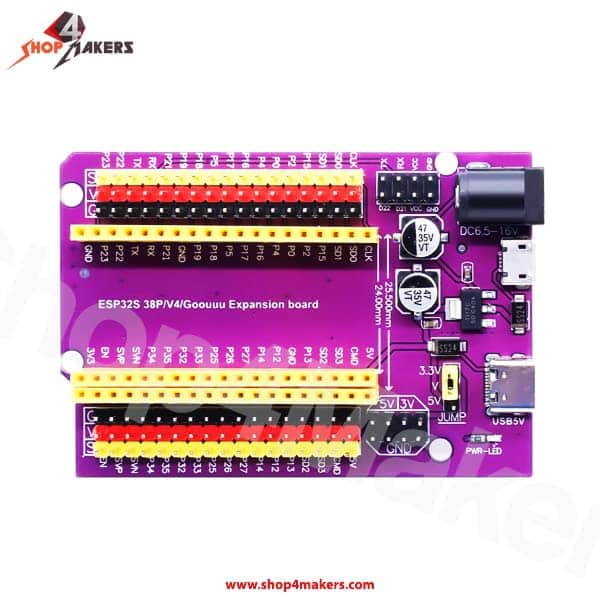

✔️ Sorties 5V, 3.3V et GND accessibles via en-têtes séparés
✔️ Sélection de tension via jumper (3.3V ou 5V) pour les rails d’alimentation
✔️ Connecteurs Signal / Alimentation / Masse pour chaque broche de l’ESP32
✔️ Broches TX/RX et I2C (D21/D22) accessibles facilement pour modules externes
✔️ 4 trous de fixation M4 pour une intégration mécanique facilitée
✔️ Dimensions : 77 x 54 mm
🔌 Options d’alimentation flexibles :
Ce shield ESP32 38P peut être alimenté de trois manières différentes :
Par USB-C
Par Micro-USB
Par prise Jack DC (6.5V à 16V, 12V max recommandé)
⚠️ Une seule source d’alimentation doit être connectée à la fois pour éviter tout risque de conflit électrique.
L’alimentation 5V est fournie soit directement depuis le port USB (via une diode de protection), soit à partir du régulateur interne si l’alimentation provient du Jack. La tension 3.3V est régulée par la carte ESP32 elle-même, avec un courant recommandé inférieur à 250mA.
Grâce à des diodes de protection contre les retours de courant, il est possible de connecter la carte ESP32 directement à l’ordinateur via USB pour la programmation, tout en alimentant simultanément la carte d’extension depuis une autre source.
🧩 Utilisation facile et pratique :
Chaque broche ESP32 dispose d’un en-tête regroupant le signal, l’alimentation (3.3V ou 5V) et la masse, ce qui facilite la connexion de capteurs, modules I2C, écrans ou relais.
Un cavalier (jumper) permet de choisir entre 3.3V ou 5V pour les rails d’alimentation, selon les besoins de vos périphériques. Ce shield d’expansion ESP32 est donc idéal pour les projets IoT, domotique, robotique ou data logging.
📦 Contenu du colis :
1 x Shield d’extension ESP32 38 pin Compatible avec cartes ESP32S, V4, Goouuu possédant des connecteurs USB-C, Micro USB et Jack 5,5/2,1 inclus.
Ce shield d’expansion ESP32 est une solution incontournable pour les passionnés d’électronique, makers, étudiants et ingénieurs souhaitant développer rapidement des prototypes tout en conservant un environnement clair et modulaire. Idéal pour vos projets IoT, STEM, Arduino ESP32, ou même pour des installations fixes en milieu éducatif ou industriel.
🔧 Applications typiques :
Développement de projets IoT avec ESP32
Tests de capteurs, actionneurs, modules d’affichage ou de communication
Idéal en environnement éducatif, DIY, makers et ingénierie embarquée
