Time-of-Flight Sensor TOF400C VL53L1X 400cm

📡 Capteur de distance Time-of-Flight TOF400C VL53L1X 400cm — Mesure laser haute précision longue portée

🔍 Description du produit

Le Capteur de distance Time-of-Flight TOF400C VL53L1X 400cm est un module de mesure laser longue portée utilisant la technologie avancée Time-of-Flight (ToF) développée par STMicroelectronics.
Grâce à sa conception compacte et son émetteur infrarouge VCSEL 940 nm, il permet de mesurer avec précision des distances jusqu’à 4 mètres, avec une résolution de 1 mm.

Le VL53L1X Module Capteur de distance Time-of-Flight est idéal pour les applications robotiques, la détection de présence, la navigation autonome, les drones, ou encore les systèmes IoT nécessitant une mesure de distance fiable et stable.

⚙️ Caractéristiques techniques principales

• 🔸 Modèle : TOF400C VL53L1X

• 🔸 Technologie : Time-of-Flight (ToF) Laser Ranging

• 🔸 Plage de mesure : 4 cm à 400 cm (zone morte 0–4 cm)

• 🔸 Résolution : 1 mm

• 🔸 Champ de vision : 27°

• 🔸 Tension de fonctionnement : 3.0V à 5.0V

• 🔸 Interface de communication : I²C

• 🔸 Longueur d’onde : 940 nm (infrarouge)

• 🔸 Consommation typique : ~40 mA

• 🔸 Filtrage et contrôle avancé du timing

• 🔸 Compatibilité : Arduino, ESP32, STM32, Raspberry Pi

⚡ Brochage du module TOF400C VL53L1X

🤖 Exemple d’utilisation avec Arduino

Le TOF400C VL53L1X Time of Flight (ToF) Laser Ranging est compatible avec les cartes Arduino, ESP32 et Raspberry Pi via le bus I²C.
Il fonctionne avec la bibliothèque officielle Adafruit_VL53L1X ou Pololu VL53L1X.

🔧 Étapes d’installation :

1. Ouvrir l’IDE Arduino

2. Aller dans Outils → Gérer les bibliothèques

3. Rechercher “Adafruit VL53L1X” et installer la bibliothèque

4. Connecter le capteur en suivant le brochage indiqué ci-dessus

💻 Exemple de code Arduino :

#include <Wire.h>
#include "Adafruit_VL53L1X.h"

Adafruit_VL53L1X vl53 = Adafruit_VL53L1X();

void setup() {
  Serial.begin(115200);
  Wire.begin();

  if (!vl53.begin()) {
    Serial.println("Erreur : capteur VL53L1X non détecté !");
    while (1);
  }

  Serial.println("Capteur TOF400C VL53L1X prêt !");
  vl53.startRanging();
}

void loop() {
  if (vl53.dataReady()) {
    int distance = vl53.distance();
    Serial.print("Distance mesurée : ");
    Serial.print(distance);
    Serial.println(" mm");
    vl53.clearInterrupt();
  }
  delay(100);
}

💡 Ce code permet de lire en temps réel la distance mesurée par le capteur et de l’afficher sur le moniteur série.

💪 Avantages du TOF400C VL53L1X

✅ Longue portée jusqu’à 400 cm
✅ Haute précision à 1 mm près
✅ Faible consommation énergétique (~40 mA)
✅ Compact et léger, idéal pour systèmes embarqués
✅ Interface I²C facile à utiliser
✅ Large compatibilité (Arduino, ESP32, Raspberry Pi, STM32)

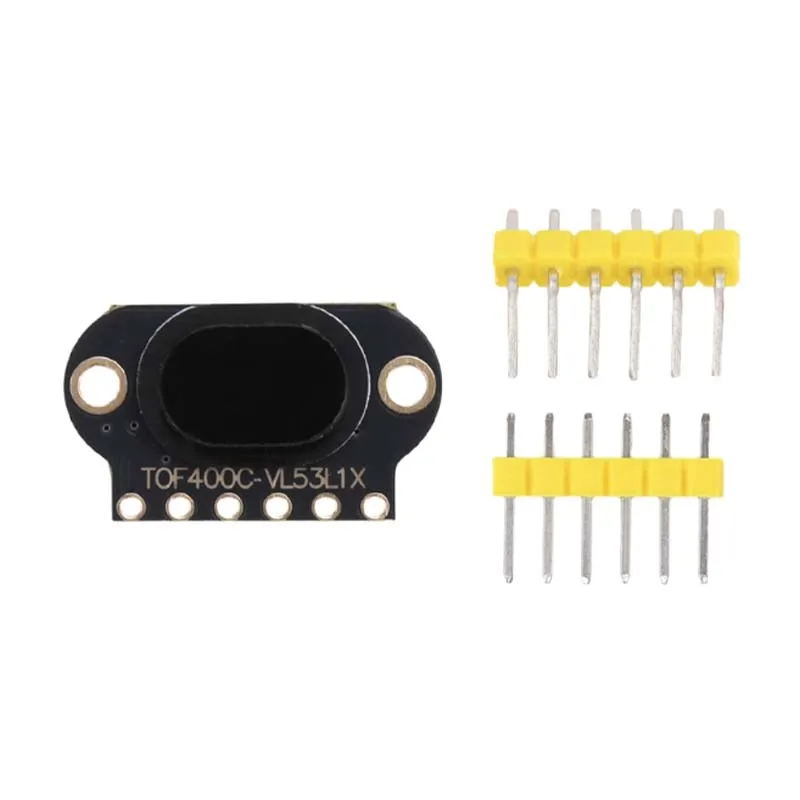

📦 Contenu de l’emballage

(📦 Contenu de la boîte)

• 1 × Capteur de distance Time-of-Flight TOF400C VL53L1X 400cm

• 1 × Lentille noire intégrée (protège le laser et améliore la précision)

• 1 × Jeu de broches à souder (header pins)

⚠️ Conseils d’utilisation

• Ne pas exposer directement le capteur à la lumière du soleil pour éviter les interférences.

• Utiliser un câble court pour une communication I²C stable.

• Le module n’est pas étanche, pensez à l’intégrer dans un boîtier si utilisation extérieure.
