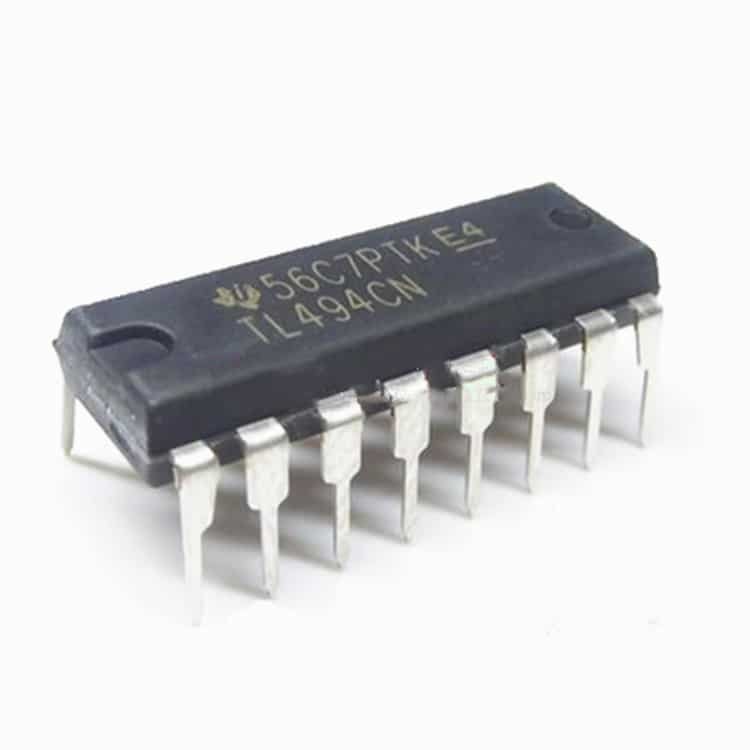

TL494CN – Contrôleur PWM pour Alimentation à Découpage

⚡ TL494CN – Contrôleur PWM pour Alimentation à Découpage

🎯 Description du TL494CN – Circuit PWM pour Alimentation à Découpage

Le TL494CN est un contrôleur PWM (Pulse Width Modulation) très utilisé dans les alimentations à découpage, les convertisseurs DC-DC, les inverters, et divers systèmes industriels. Grâce à son architecture intégrée, ce TL494 – Switch Mode Pulse Width Modulation Control Circuit offre une solution complète et fiable pour la régulation de puissance, adaptée aussi bien aux projets professionnels qu’aux réalisations électroniques au Maroc.

Il intègre :

• Deux amplificateurs d’erreur

• Un oscillateur interne ajustable

• Une référence 5 V stable

• Une commande de temps mort (Dead-Time Control)

• Des transistors de sortie configurables en push-pull ou single-ended

Sa robustesse et sa flexibilité font du TL494 un choix idéal pour les applications nécessitant une gestion précise du rapport cyclique.

🔧 Caractéristiques principales

• Circuit PWM complet pour alimentation à découpage

• Oscillateur intégré, synchronisable

• Double amplificateur d’erreur

• Tension de référence interne 5 V – 5%

• Temps mort ajustable

• Sorties supportant jusqu’à 500 mA (source/sink)

• Fonctionnement en push-pull ou en single-ended

• Large plage d’entrée : 0,3 à 42 V

• Protection Undervoltage Lockout

• Parfait pour les projets d’alimentation au Maroc : onduleurs, SMPS, micro-inverters, etc.

🛠️ Applications recommandées

• Alimentation à découpage AC/DC

• Convertisseurs DC/DC

• Onduleurs solaires

• Alimentation pour PC et serveurs

• Micro-ondes, lave-linges, e-bikes

• Télécoms et systèmes industriels

• Projets Arduino et cartes de contrôle PWM

💡 Exemple d’utilisation : Code Arduino avec TL494

Voici un exemple simple permettant de générer un signal PWM contrôlant le TL494 depuis un microcontrôleur Arduino.

Étapes :

1. Aucun ajout de bibliothèque nécessaire (PWM natif).

2. Connecter la sortie PWM Arduino (D9 par exemple) à l’entrée de contrôle du TL494.

3. Alimentation séparée : ne jamais alimenter le TL494 directement depuis le 5V Arduino si la charge est puissante.

4. Relier les masses (GND commun).

▶️ Code Arduino

// Exemple PWM pour piloter un TL494

int pwmPin = 9; // Sortie PWM

void setup() {
  pinMode(pwmPin, OUTPUT);
}

void loop() {
  // PWM variable entre 30% et 90%
  for (int duty = 77; duty <= 230; duty++) {
    analogWrite(pwmPin, duty);
    delay(10);
  }

  for (int duty = 230; duty >= 77; duty--) {
    analogWrite(pwmPin, duty);
    delay(10);
  }
}

Ce code génère un signal PWM contrôlant le duty cycle, idéal pour tester un étage TL494.

📦 Contenu de l’emballage

• 1 × TL494CN – Contrôleur PWM pour alimentation à découpage
