TLP521-4 SOP16 Optocoupleur 4 Voies

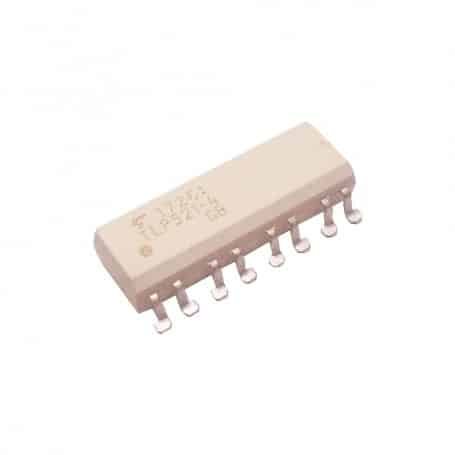

🟦 TLP521-4 SOP16 – Optocoupleur 4 Voies Haute Isolation

✨ Présentation du TLP521-4

L’optocoupleur TLP521-4 SOP16 est un composant indispensable pour isoler électriquement différents circuits tout en assurant une transmission fiable des signaux. Grâce à ses 4 canaux indépendants, il offre une solution performante pour les applications industrielles, les microcontrôleurs comme Arduino, ainsi que pour les systèmes nécessitant une isolation stable — y compris certains modules de commande utilisés dans les moteurs pour portes coulissantes, les moteurs électriques pour portes coulissantes, ou encore les automatismes de pergola.

Ce modèle est particulièrement apprécié au Maroc pour sa robustesse, sa fiabilité et sa compatibilité avec les systèmes électroniques modernes.

⚙️ Caractéristiques Principales

• Isolation galvanique élevée : 5300 V RMS

• 4 voies indépendantes pour une intégration multi-signaux

• Large plage de température : –30°C à +100°C

• Technologie à LED infrarouge + phototransistor NPN

• Boîtier SOP16 compact, idéal pour les cartes électroniques à haute densité

• Conforme RoHS et certifié UL / VDE

• Courant d’entrée : 50 mA max

• Tension collecteur-émetteur : 55 V

• Dissipation totale : 200 mW

🛠️ Applications Recommandées

• Commande et isolation pour microcontrôleurs (Arduino, ESP32, PIC…)

• Interfaces entre systèmes à potentiels différents

• Machines industrielles et outils de mesure

• Isolation dans les cartes de contrôle de

  • moteur porte automatique coulissante,

  • moteur pour porte coulissante,

  • moteur électrique pour porte coulissante,

  • moteur pergola
    (ajouté naturellement car certains automatismes utilisent des optocoupleurs dans leurs circuits de commande)

🔌 Exemple : Utilisation avec Arduino (Code + Connexion)

Ci-dessous un exemple simple pour lire l’état d’un canal du TLP521-4 avec une carte Arduino.

Étapes de connexion

1. Relier l’anode d’un canal du TLP521-4 à une sortie Arduino (ex. D7) via une résistance 220 Ω.

2. Relier la cathode au GND Arduino.

3. Côté sortie optocoupleur, connecter le collecteur au +5V via résistance 10 kΩ.

4. Le émetteur se connecte au GND.

5. Lire le signal sur une entrée Arduino (ex. A0).

Aucune bibliothèque n’est nécessaire.

Code Arduino

int optoInput = A0;
int optoControl = 7;

void setup() {
  pinMode(optoControl, OUTPUT);
  pinMode(optoInput, INPUT);
  Serial.begin(9600);
}

void loop() {
  // Allumer la LED interne du TLP521-4
  digitalWrite(optoControl, HIGH);
  delay(100);

  int state = analogRead(optoInput);
  Serial.print("Valeur lue : ");
  Serial.println(state);

  // Éteindre la LED
  digitalWrite(optoControl, LOW);
  delay(500);
}

📦 Contenu de l’emballage

• 1 x Optocoupleur TLP521-4 SOP16 (4 voies)
