TLP627 Optocoupleur Darlington 150 mA

🔌 TLP627 Optocoupleur Darlington – TLP627 / TLP627-2 / TLP627-4 (Sortie Darlington Haute Isolation)

🔧 Description du Produit

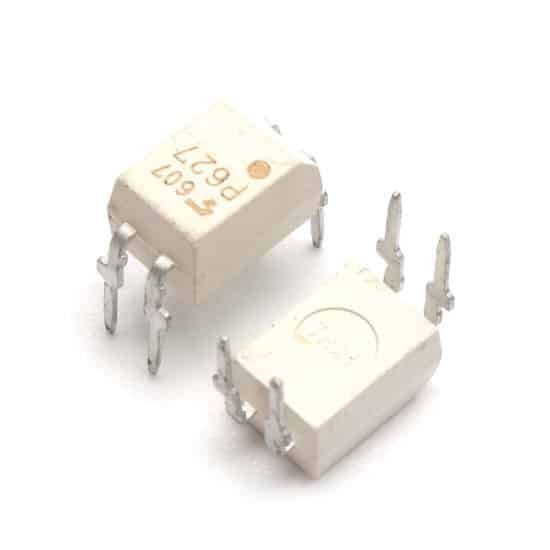

Le TLP627 optocoupleur Darlington, disponible en versions TLP627, TLP627-2 (2 canaux) et TLP627-4 (4 canaux), est un photocoupleur haute performance conçu pour offrir une isolation galvanique robuste et une amplification élevée grâce à sa sortie Darlington.
Idéal pour les applications nécessitant un fort Current Transfer Ratio (CTR), il combine une diode infrarouge en entrée avec un phototransistor Darlington optimisé pour les commutations rapides et les fortes tensions.

Avec une tension collecteur-émetteur de 300 V, un CTR minimum de 1000 %, et une isolation de 5000 Vrms, le TLP627 est parfaitement adapté aux environnements industriels, aux cartes électroniques professionnelles et aux projets Arduino nécessitant une isolation fiable.
Un produit entièrement compatible avec les besoins des utilisateurs au Maroc.

⭐ Caractéristiques Techniques du TLP627

• Type : Optocoupleur Darlington – TLP627 / TLP627-2 / TLP627-4

• Sortie : Phototransistor Darlington amplifié

• CTR : ≥ 1000 %

• Isolation : 5000 Vrms

• Tension collecteur-émetteur (VCEO) : 300 V

• Courant collecteur max (IC) : 150 mA

• Courant direct LED :

  • TLP627 : 60 mA

    • TLP627-2 / TLP627-4 : 50 mA

• Tension inverse (VR) : 5 V

• Formats disponibles :

  • TLP627 → 1 canal

  • TLP627-2 → 2 canaux

  • TLP627-4 → 4 canaux

⚙️ Applications du TLP627

• Commande de triacs et thyristors

• Interface haute tension isolée

• Driver de MOSFET/IGBT

• Isolation entre microcontrôleur et circuits industriels

• Démodulation / détection

• Lecture de signaux bruyants

• Régulation d’alimentations à découpage

🛠️ Exemple de Connexion Avec Arduino (sans bibliothèque)

Grâce à sa sortie Darlington, le TLP627 fournit un signal amplifié facilitant son utilisation avec l’Arduino.

📄 Principe de Câblage

• LED interne → résistance → pin digitale Arduino

• Phototransistor Darlington → résistance pull-up → Arduino

🧩 Code Arduino : Lecture d’un signal isolé via TLP627

/*
   Exemple : utilisation du TLP627 (Darlington) avec Arduino
   Sortie amplifiée = meilleure détection de signaux faibles
*/

const int inputOpto = 4; // Pin Arduino connectée au collecteur

void setup() {
  Serial.begin(9600);
  pinMode(inputOpto, INPUT);
}

void loop() {
  int value = digitalRead(inputOpto);

  if (value == HIGH) {
    Serial.println("Signal détecté via TLP627");
  } else {
    Serial.println("Aucun signal");
  }

  delay(300);
}

✔️ Aucune bibliothèque requise
✔️ Compatible Arduino, ESP32, STM32, PIC…

📦 📦 Contenu de l’emballage

Selon votre choix :

• 1 × TLP627 (1 canal)

• ou 1 × TLP627-2 (2 canaux)

• ou 1 × TLP627-4 (4 canaux)
