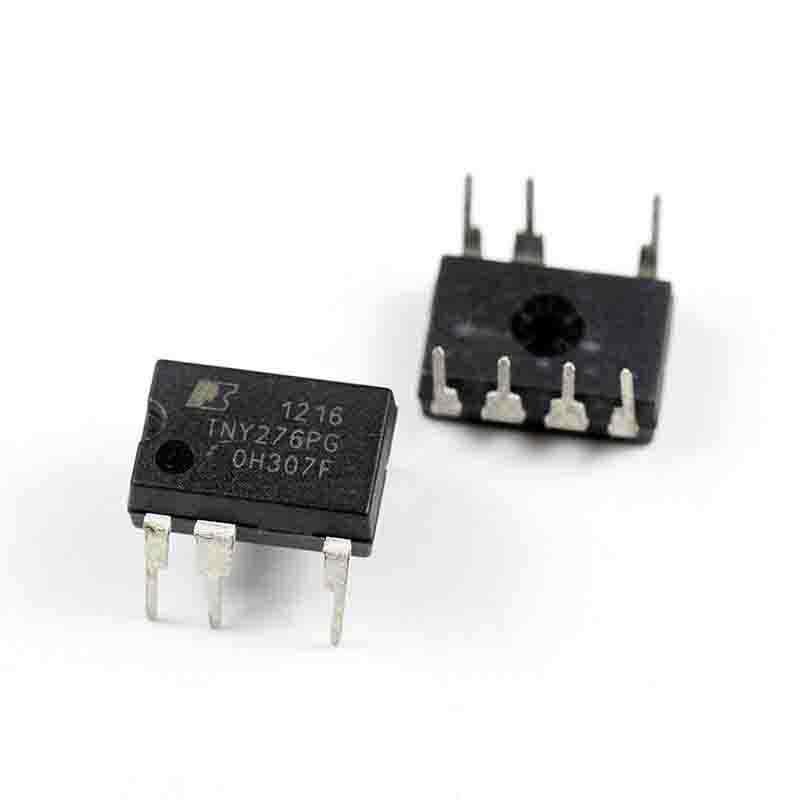

TNY276PN – Commutateur hors ligne AC-DC

🔌  TNY276PN – Commutateur hors ligne AC-DC haute performance (DIP-8)

Le TNY276PN, basé sur la technologie TinySwitch-III, est un commutateur hors ligne AC-DC compact et fiable qui intègre un MOSFET 700 V, un oscillateur interne et plusieurs protections avancées. Ce TNY276PN OFFLINE SWITCH FLYBACK 8DIP, très utilisé dans les alimentations électroniques au Maroc, offre un excellent rendement, une mise en œuvre simple et un coût réduit, idéal pour les chargeurs, adaptateurs, alimentations flyback et applications industrielles.

⚙️ Caractéristiques principales

• Commutateur hors ligne d’origine TNY276PN TNY276 DIP-8 IC

• Fonction ON/OFF sans besoin de compensation de boucle

• Limite de courant réglable par le condensateur BP/M

• Protection complète : surtension, sous-tension, court-circuit, surchauffe

• MOSFET interne haute tension 700 V

• Très faible consommation et haute efficacité énergétique

• Fonction Auto-Restart pour la sécurité

• Jitter de fréquence intégré pour réduire les EMI

• Format DIP-8, facile à souder et compatible avec une large gamme de circuits

📐 Spécifications techniques

• Tension d’entrée : 85 – 265 V AC

• Tension de claquage : 700 V

• Puissance en cadre ouvert (230 V) : jusqu’à 19 W

• Puissance en boîtier fermé (230 V) : 10 W

• Puissance universelle (85–265V) : jusqu’à 15 W

• Température d’utilisation : –40°C à +150°C

• Architecture : Flyback

• Boîtier : DIP-8C

• Montage : Through-Hole

• Réponse secondaire : Auto-restart

🗳️ Contenu de l’emballage

• 1 × TNY276PN OFFLINE SWITCH FLYBACK DIP-8

💡 Applications recommandées

• Chargeurs et adaptateurs

• Alimentations flyback compactes

• Auxiliaires PC et équipements industriels

• Électronique embarquée basse consommation

• Décodeurs, DVD/PVR, appareils domestiques
