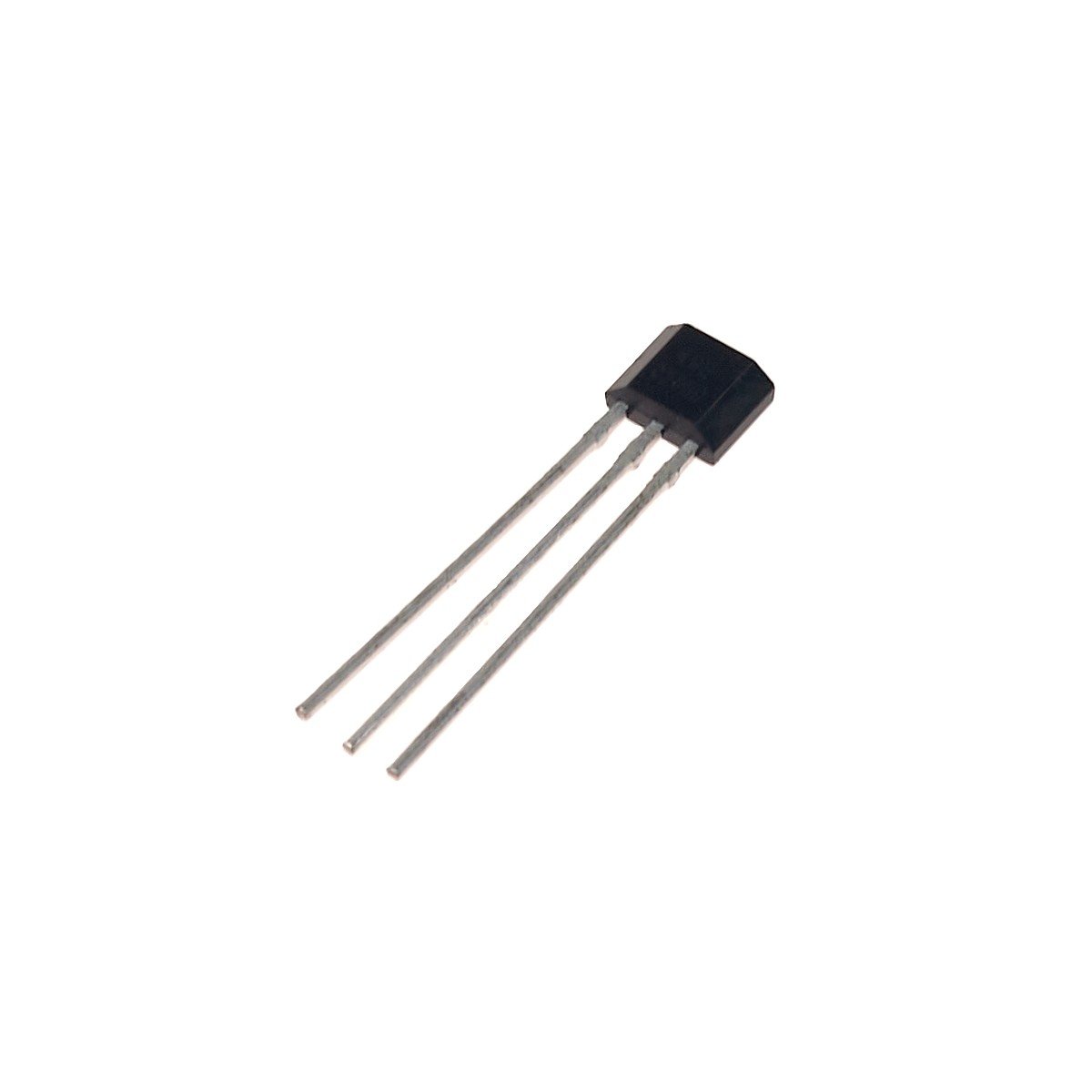

Capteur Magnétique à Effet Hall SS443F 43F

⚙️ Capteur Magnétique à Effet Hall SS443F 43F – Capteur de Vitesse et de Position

Le Capteur Magnétique à Effet Hall SS443F 43F (également connu sous les références DH43F, YS43F, SS43F, ou SS44 Hall Sensor) est un capteur à semi-conducteur haute précision utilisé pour la détection non-contact de position, de vitesse ou de proximité magnétique.
Ce 43F Hall Effect Sensor TO-92S, compact et fiable, est largement utilisé dans les véhicules électriques, moteurs sans balais (BLDC), systèmes d’automatisation industrielle, et projets électroniques Arduino au Maroc.

Conçu selon des procédés de fabrication avancés, le capteur SS443F garantit une stabilité exceptionnelle, une haute sensibilité et un fonctionnement optimal jusqu’à 150 °C.

⚡ Caractéristiques techniques principales

• Modèle : SS443F / 43F / DH43F / YS43F

• Type : Capteur magnétique à effet Hall unipolaire

• Technologie : Semi-conducteur à sortie numérique (collecteur ouvert)

• Tension d’alimentation : 3.8 V à 30 V DC

• Courant de fonctionnement : 10 mA (typique)

• Courant de sortie max : 20 mA

• Point de déclenchement : 75 G à 155 G

• Point de fonctionnement : 110 G à 180 G

• Température de fonctionnement : −40 °C à +150 °C

• Boîtier : TO-92S (traversant)

• Conformité : RoHS

🧠 Avantages :

• Haute sensibilité et réponse rapide

• Excellente stabilité thermique

• Faible consommation d’énergie

• Sortie numérique facile à interfacer avec microcontrôleurs

• Idéal pour des environnements exigeants (automobile, industriel, robotique)

🔩 Domaines d’application

Le SS443F Hall Sensor est un capteur polyvalent utilisé dans :

• 🚗 Véhicules électriques : détection de position moteur, mesure de vitesse

• ⚙️ Moteurs sans balais (BLDC) : commutation électronique

• 🧵 Machines industrielles et textiles : contrôle de vitesse et position

• 🧲 Systèmes de sécurité et alarmes

• 🧰 Projets Arduino, ESP32, Raspberry Pi : mesure de vitesse, rotation, détection d’aimant

🤖 Exemple de connexion et code Arduino

Le 43F Hall Effect Sensor TO-92S fonctionne comme un interrupteur numérique, activé lorsqu’un champ magnétique atteint le seuil défini.

🔌 Branchement :

• VCC → 5 V de l’Arduino

• GND → GND de l’Arduino

• OUT → Broche digitale D2 (avec résistance de pull-up 10 kΩ si nécessaire)

💻 Code Arduino :

const int capteurHall = 2; // Broche de sortie du SS443F
int etatHall = 0;

void setup() {
  pinMode(capteurHall, INPUT_PULLUP);
  Serial.begin(9600);
}

void loop() {
  etatHall = digitalRead(capteurHall);

  if (etatHall == LOW) {
    Serial.println("🧲 Champ magnétique détecté !");
  } else {
    Serial.println("Aucun champ détecté.");
  }
  delay(300);
}

💡 Aucune bibliothèque n’est nécessaire : le capteur agit comme un simple capteur digital.

📦 Contenu de l’emballage

📦 1 × Capteur Magnétique à Effet Hall SS443F (boîtier TO-92S)
🧰 Broches droites pré-soudées pour un montage rapide sur breadboard ou carte PCB

🧩 Avantages du SS443F pour vos projets

• Compatible Arduino / ESP32 / STM32 / Raspberry Pi

• Format TO-92S compact, facile à intégrer

• Fiable même en températures élevées

• Excellente stabilité et précision

• Parfait pour projets de robotique, capteurs de vitesse, et détection d’aimant
