IR2104 Driver de puissance MOSFET IGBT

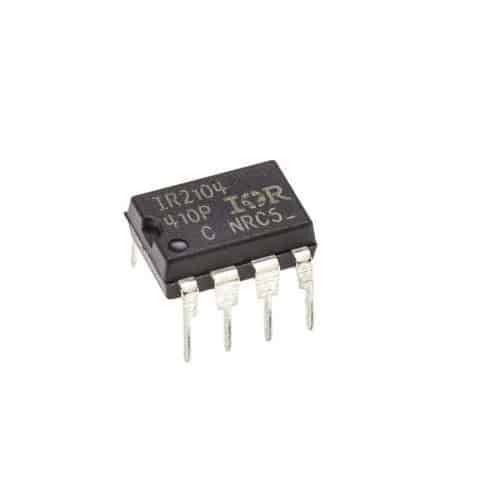

🟦 IR2104 Driver de puissance MOSFET IGBT – High Voltage Half-Bridge Driver DIP-8

Le IR2104 Driver de puissance MOSFET IGBT est un HALF-BRIDGE DRIVER IR2104 haute performance conçu pour piloter efficacement des transistors MOSFET et IGBT dans des applications haute tension. Avec une capacité de fonctionnement jusqu’à 600 V, ce high voltage, high speed power MOSFET and IGBT driver assure un pilotage fiable, rapide et optimisé pour vos circuits de puissance — idéal pour les projets électroniques, d’automatisation et de conversion d’énergie au Maroc.

⚙️ Caractéristiques principales du IR2104 Driver de puissance MOSFET IGBT

Le IR2104, disponible en version IR2104 Driver de puissance MOSFET DIP-8, offre une architecture robuste basée sur une technologie HVIC avancée, garantissant une excellente immunité aux bruits et des performances stables même en environnement difficile.

• Tension maximale supportée : 600 V

• Architecture half-bridge : pilotage High Side & Low Side

• Courant source : 0.21 A

• Courant sink : 0.36 A

• Plage de tension logique compatible 3.3 V / 5 V / 15 V

• Protection Undervoltage Lockout

• Logique interne anti-cross-conduction

• Temps morts internes intégrés

• Robustesse renforcée : immunité dV/dt

• Conçu pour MOSFET et IGBT haute puissance

⚡ Avantages du HALF-BRIDGE DRIVER IR2104

• Adapté aux convertisseurs DC-AC, onduleurs, drivers moteurs, alimentations à découpage.

• Idéal pour les projets électroniques avancés au Maroc.

• Haute vitesse de commutation pour une efficacité énergétique accrue.

• Driver compact DIP-8, facile à intégrer sur PCB.

🔌 Exemple de connexion & Code Arduino pour IR2104

Aucune bibliothèque n’est nécessaire.
Voici un exemple simple pour générer deux signaux complémentaires (Low Side & High Side) :

🔧 Schéma de base :

• IN → pin 9 Arduino

• SD → pin 8 Arduino

• VCC → 12 V

• COM → GND Arduino

• LO → Gate MOSFET bas

• HO → Gate MOSFET haut (via bootstrap)

• VB / VS → Circuit bootstrap classique (diode + condensateur)

💻 Code Arduino :

// Pilotage simple du IR2104 avec signaux complémentaires

const int pinIN = 9;     // Commande LO & HO via IN
const int pinSD = 8;     // Shutdown (SD)

void setup() {
  pinMode(pinIN, OUTPUT);
  pinMode(pinSD, OUTPUT);

  digitalWrite(pinSD, HIGH);  // Activer le driver
}

void loop() {
  digitalWrite(pinIN, HIGH);  // Active LO et HO en fonction du bootstrap
  delayMicroseconds(20);

  digitalWrite(pinIN, LOW);   // Désactivation
  delayMicroseconds(20);
}

📦 Contenu de l’emballage

• 1x IR2104 Driver de puissance MOSFET IGBT (format DIP-8)

📘 Utilisations recommandées

• Drivers moteurs

• Onduleurs solaires

• Alimentations à découpage

• Commande MOSFET/IGBT haute tension

• Projets électroniques professionnels et éducatifs
