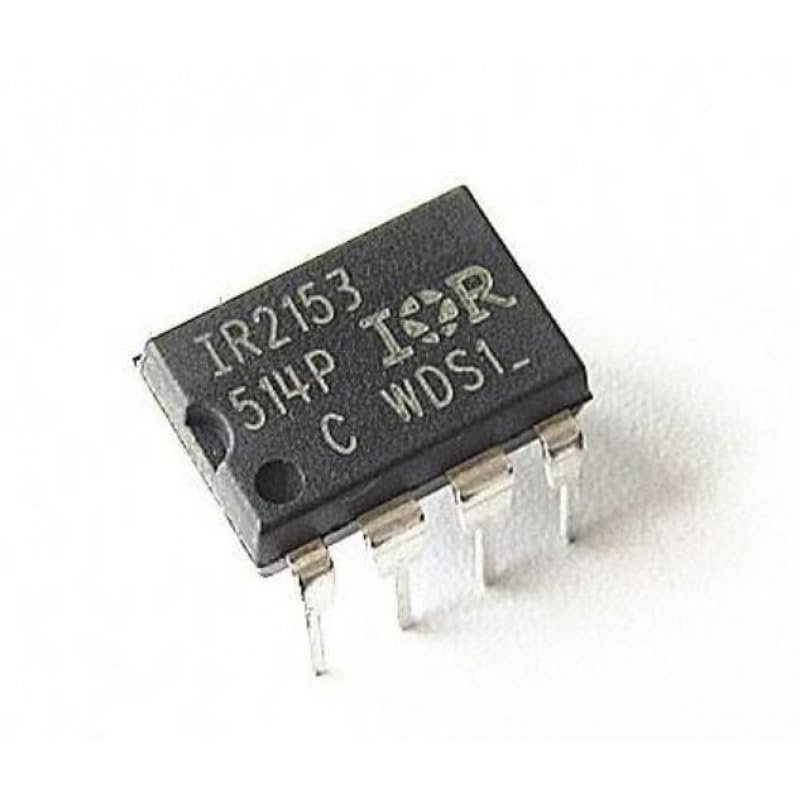

IR2153 – Pilote Demi-Pont Auto-Oscillant 600 V (Driver MOSFET Half-Bridge DIP-8)
, , , ,

IR2153 – Pilote Demi-Pont Auto-Oscillant 600 V

Disponibilité:

En stock

Le IR2153 est un driver demi-pont auto-oscillant 600 V, idéal pour piloter deux MOSFET haute tension. Fiable, robuste et simple à intégrer, il convient parfaitement aux alimentations à découpage, drivers half-bridge et automatisations électriques au Maroc.

15,0 DH

En stock

🟦 IR2153 – Pilote Demi-Pont Auto-Oscillant 600 V (Driver MOSFET Half-Bridge DIP-8)

⚡ Présentation du IR2153

L’IR2153 est un driver MOSFET half-bridge auto-oscillant conçu pour piloter deux transistors en configuration high-side / low-side jusqu’à 600 V. Grâce à son oscillateur interne, il simplifie grandement la conception des alimentations à découpage, drivers haute tension et convertisseurs.
Sa stabilité, son démarrage micropuissance et sa protection UVLO améliorée en font un choix idéal pour les projets nécessitant un contrôle fiable et performant.

Ce composant est particulièrement utilisé dans les circuits de commande intégrés dans les systèmes d’automatisation électrique, y compris certains modules de contrôle présents dans les moteurs pour porte coulissante, moteurs électriques pour portes coulissantes, moteurs porte automatique coulissante ou encore les systèmes d’automatisation de moteur pergola.

🔧 Caractéristiques Techniques

  • Driver demi-pont intégré jusqu’à 600 V

  • Oscillateur interne type 555

  • Démarrage micropuissance & faible consommation

  • Contrôle précis du dead-time (≈1.2 µs)

  • Protection Undervoltage Lockout (UVLO) améliorée

  • Fonction shutdown via la broche CT

  • Diode bootstrap interne (IR2153D)

  • Excellente immunité au bruit & protection ESD

  • Large plage de température : –40°C à +125°C

  • Duty cycle fixe 50 %

🛠️ Applications Recommandées

  • Convertisseurs half-bridge

  • Alimentations à découpage

  • Drivers haute tension MOSFET / IGBT

  • Commande moteur et automatisation

  • Variateurs, onduleurs, éclairage LED haute puissance

  • Interfaces de commande dans :

    • moteur porte automatique coulissante

    • moteur électrique pour porte coulissante

    • moteur pour porte coulissante

    • moteur pergola

🔌 Exemple d’utilisation avec Arduino

⚠️ Important :
L’Arduino ne peut pas piloter directement les MOSFET haute tension associés à l’IR2153.
Cependant, il peut activer/désactiver le driver via la broche CT (shutdown).

1. Connexions minimales

  • Broche CT → Arduino D7

  • Broche VCC → Alimentation 12 V

  • Masse IR2153 → GND Arduino (masse commune)

  • Broches HO / LO → Étages MOSFET (schéma spécifique à votre montage)

Aucune bibliothèque n’est nécessaire.

2. Exemple de code Arduino

<span class="hljs-type">int</span> shutdownPin = <span class="hljs-number">7</span>;

<span class=”hljs-function”><span class=”hljs-type”>void</span></span> <span class=”hljs-title”>setup</span><span class=”hljs-params”>()</span> {
<span class=”hljs-built_in”>pinMode</span>(shutdownPin, OUTPUT);
Serial.<span class=”hljs-built_in”>begin</span>(<span class=”hljs-number”>9600</span>);
}

<span class=”hljs-function”><span class=”hljs-type”>void</span></span> <span class=”hljs-title”>loop</span><span class=”hljs-params”>()</span> {
<span class=”hljs-comment”>// Activation du driver IR2153</span>
<span class=”hljs-built_in”>digitalWrite</span>(shutdownPin, HIGH);
Serial.<span class=”hljs-built_in”>println</span>(<span class=”hljs-string”>”IR2153 actif”</span>);
<span class=”hljs-built_in”>delay</span>(<span class=”hljs-number”>2000</span>);

<span class=”hljs-comment”>// Désactivation du driver (shutdown)</span>
<span class=”hljs-built_in”>digitalWrite</span>(shutdownPin, LOW);
Serial.<span class=”hljs-built_in”>println</span>(<span class=”hljs-string”>”IR2153 en arrêt”</span>);
<span class=”hljs-built_in”>delay</span>(<span class=”hljs-number”>2000</span>);
}

📦 Contenu de l’emballage

  • 1 × IR2153 – Self-Oscillating Half-Bridge MOSFET Driver (DIP-8)
