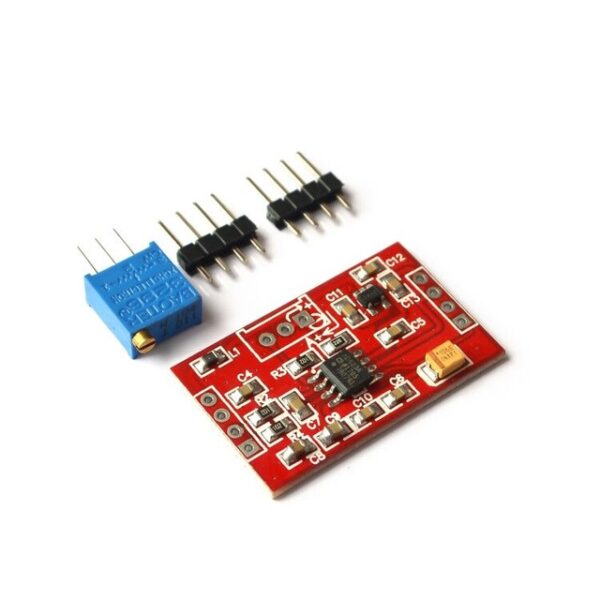

Module d’amplification de signal AD623/AD620

Amplificateur de Signal AD623/AD620 : Module d’Instrumentation de Haute Précision

Introduction

Le module d’amplification de signal AD623/AD620 est un amplificateur d’instrumentation de haute précision, conçu pour amplifier des signaux de faible amplitude (millivolt/microvolt). AD623/AD620 voltage signal amplifier est idéal pour des applications de mesure et d’acquisition de signaux dans divers domaines comme l’électronique médicale, l’instrumentation industrielle et les systèmes embarqués.

Caractéristiques Principales

• Amplificateur d’instrumentation dédié : Noyau AD623 avec haute précision et excellente linéarité.
• Alimentation unique : Fonctionne avec une tension d’alimentation de 3V à 5,5V.
• Sortie rail à rail : Permet d’obtenir une oscillation de sortie proche de la tension d’alimentation (±VCC).
• Rejet de mode commun élevé : Minimise les interférences et améliore la qualité du signal amplifié.
• Faible bruit et dérive : Assure une stabilité optimale pour les applications sensibles.
• Grossissement réglable : Ajustable de 2 à 1000 fois via un potentiomètre de précision ou des résistances fixes.
• Filtrage LC de l’alimentation : Offre une tension stable pour garantir une amplification sans perturbations.

Applications

• Mesure de signaux faibles provenant de capteurs
• Acquisition de données biomédicales
• Instrumentation de laboratoires
• Amplification de signaux pour systèmes embarqués
• Traitement du signal dans l’industrie

Spécifications Techniques

• Plage d’entrée : 0,5 VCC
• Plage de sortie : ±VCC (rail à rail)
• Gain : Ajustable de 2 à 1000 fois
• Consommation électrique : 150µA (typique), 650µA (max.)
• Tension de décalage d’entrée : 100-200µV
• Dérive de décalage d’entrée : 1µV/°C
• Taux de réjection en mode commun : 90 dB
• Bande passante de gain : 800 kHz
• Dimensions du PCB : 40 x 23 mm

Précautions d’Utilisation

1. Configuration du gain : Il est recommandé de commencer avec un gain faible (50-100x) avant d’augmenter progressivement.
2. Réglage de la référence (REF) : Peut être laissé à la masse pour la plupart des applications, sauf si un décalage de tension est nécessaire.
3. Limites de bande passante : Le produit du gain et de la fréquence ne doit pas dépasser 800 kHz.
4. Qualité du potentiomètre : Ce module utilise des potentiomètres importés de haute précision pour garantir une stabilité optimale.
5. Utilisation en amplification CC : Pour des signaux DC faibles, l’amplification maximale recommandée est de 1000x.

Le module AD623/AD620 est une solution compacte et performante pour l’amplification de signaux faibles avec une grande stabilité et une facilité d’utilisation, le rendant idéal pour des applications de mesure de haute précision.
