Module d’Isolation Optocoupleur PC817

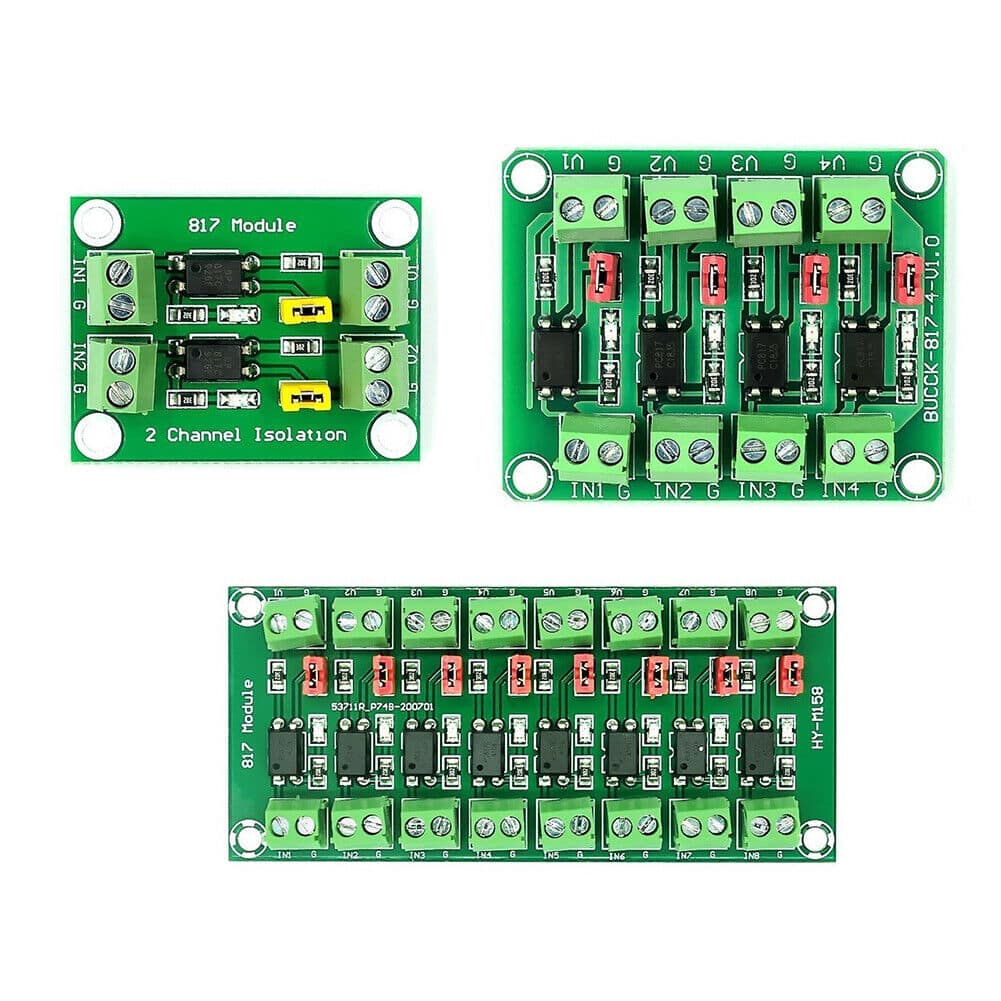

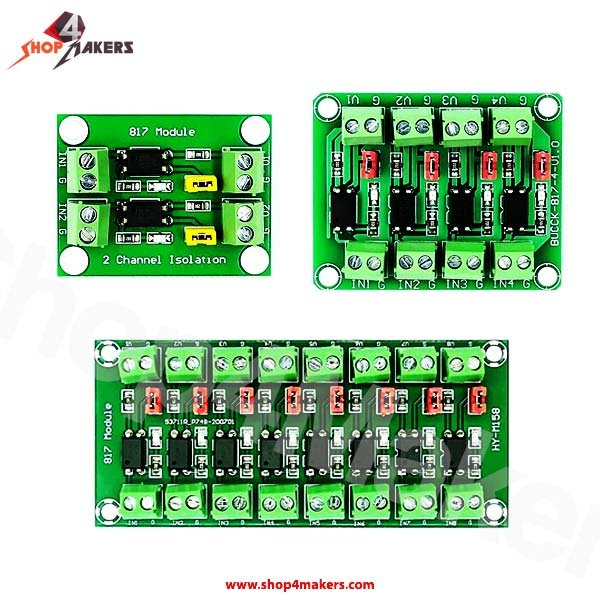

🔌 Module d’Isolation à Optocoupleur 817 – 2/4/8 voies

🔧 Présentation du produit

Module d’Isolation Optocoupleur PC817 est conçu pour isoler électriquement deux circuits tout en permettant un contrôle fiable du signal. Il vous permet de commander des circuits de 3,6 V à 24 V à partir d’un signal de commande basse tension 3,3 V ou 5 V, tout en bénéficiant d’une protection contre les interférences électriques grâce à l’isolation optique. Idéal pour les projets électroniques nécessitant une séparation galvanique, notamment dans les environnements industriels ou les systèmes embarqués.

⚙️ Caractéristiques techniques

• Tension d’entrée (commande) : 3,6 V à 24 V

• Tension de sortie : 3,6 V à 30 V

• Sortie configurable : signal haut ou bas via cavalier (jumper)

• Nombre de canaux : 2, 4 ou 8 voies indépendantes selon le modèle

• Technologie d’isolation : Optocoupleur PC817 (isolation galvanique)

• Fréquence maximale supportée : ≤ 4 kHz (ne pas utiliser pour des signaux > 4 kHz)

• Compatibilité : MOSFET, transistors de puissance, relais 24V, etc.

• Dimensions de la carte :

  • Longueur : 48 mm

  • Largeur : 38 mm

  • Distance entre trous de fixation : 42 mm x 32 mm

💡 Avantages principaux

• ✅ Excellente isolation électrique grâce aux optocoupleurs PC817

• ✅ Contrôle de haute tension avec microcontrôleurs 3,3 V ou 5 V

• ✅ Canaux indépendants : possibilité de contrôler plusieurs tensions simultanément

• ✅ Haute compatibilité avec divers composants de puissance

• ✅ Idéal pour automatisation, domotique, robotique et projets industriels

🛠️ Mode d’utilisation

Il suffit de connecter la commande en basse tension (3,3V ou 5V) à l’entrée, puis de connecter votre charge (entre 3,6V et 30V) à la sortie. Utilisez le cavalier pour choisir si vous souhaitez une sortie en niveau haut ou en mode collecteur ouvert (pull-down). Chaque voie fonctionne de manière totalement indépendante.

🔍 Applications typiques

Ce module d’isolation à optocoupleur est idéal pour l’interfaçage entre systèmes à différentes tensions ou masses, tout en assurant une sécurité électrique optimale. Voici quelques exemples d’applications concrètes :

• 🤖 Commande d’un automate industriel via Arduino, ESP32 ou tout autre microcontrôleur basse tension.

• ⚙️ Commande d’un microcontrôleur (Arduino, ESP32, STM32…) à partir d’un automate programmable (PLC), en isolant les signaux pour éviter les interférences.

• 🔄 Interface entre capteurs ou actionneurs 24V et circuits logiques 3,3V/5V.

• 🏠 Automatisation industrielle ou domotique nécessitant une séparation galvanique fiable.

• 🔌 Déclenchement de relais 24V, pilotage de MOSFET ou transistors de puissance.

• 🛡️ Protection des entrées/sorties de microcontrôleurs sensibles dans des environnements bruyants électriquement.

Grâce à son isolation optique performante, ce module est un choix sûr pour tous vos projets électroniques nécessitant une communication protégée entre circuits à logiques ou alimentations différentes.

⚠️ Remarques importantes

• Ne pas dépasser 10 mA par voie en sortie.

• Pour des signaux PWM rapides, évitez ce module si la fréquence dépasse 4 kHz.

• La puissance de sortie dépend du couple tension/courant (relation inversement proportionnelle).

📦 Inclus dans le paquet

• 1 × Carte d’isolation à optocoupleur 817 (2, 4 ou 8 canaux selon sélection)
