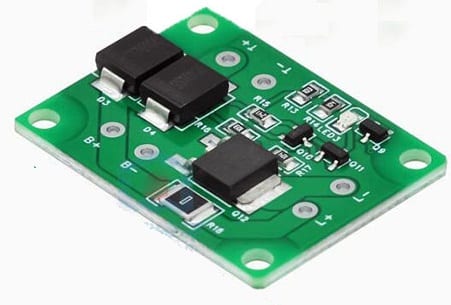

Module de Commande d’Éclairage Automatique 3-24V – Gestion Intelligente pour LED avec Alimentation Solaire
Le module de commande d’éclairage automatique 3-24V est un circuit conçu pour gérer efficacement l’alimentation des LED à partir d’une batterie rechargeable et d’un panneau solaire. Il permet un basculement automatique entre l’alimentation par panneau solaire et par batterie, garantissant ainsi un éclairage fiable même en l’absence de soleil.
Ce module est idéal pour les systèmes d’éclairage autonomes en extérieur, notamment pour les jardins, panneaux signalétiques, éclairages de sécurité ou encore les projets solaires DIY.
La carte module de commande d’éclairage automatique 3-24V détecte l’obscurité en surveillant la tension du panneau solaire : lorsque la lumière diminue, la tension du panneau chute, ce qui déclenche automatiquement l’allumage de la sortie LED.
Applications principales
✔ Éclairage solaire automatique : Gestion optimisée de la batterie pour prolonger l’autonomie des LED.
✔ Systèmes d’éclairage extérieur : Idéal pour jardins, chemins, cours et espaces publics.
✔ Alimentation autonome par panneau solaire : Convient aux projets nécessitant une alimentation fiable hors réseau.
✔ Projets DIY et domotique : Facile à intégrer dans des systèmes intelligents de gestion d’éclairage.
Caractéristiques du module
✅ Technologie de contrôle sans photorésistance : Ne nécessite pas de capteur de lumière externe.
✅ Charge et éclairage automatique : Se charge le jour et active l’éclairage dès la tombée de la nuit.
✅ Double alimentation : Prend en charge à la fois une batterie rechargeable et un panneau solaire.
✅ Circuit de charge optimisé : Utilisation d’une diode de charge de 6A pour une meilleure efficacité.
✅ Sortie puissante : Intègre un MOSFET CMOS de 4A pour une gestion efficace des LED.
✅ Compatibilité avec plusieurs types de batteries : Fonctionne avec les batteries lithium-ion, lithium fer phosphate et plomb-acide.
✅ Tension de sortie adaptable : La tension de sortie de la batterie peut être ajustée en modifiant la résistance de limitation de courant.
✅ Circuit imprimé compact : Facile à intégrer dans des projets électroniques.
Caractéristiques techniques
- Tension d’alimentation : 3V à 24V DC
- Entrées :
- Batterie (connexion dédiée)
- Panneau solaire (connexion séparée pour charge)
- Sortie LED : Gestion de l’éclairage en fonction de la disponibilité de l’énergie
- Courant de charge max : ≤ 6A
- Courant de sortie max : ≈ 4A
- Température de fonctionnement : -40°C à 85°C
- Format compact : Facile à intégrer dans divers projets
Branchement et connexions
Le module comporte trois bornes principales pour une connexion simple et efficace :
- VCC : Entrée d’alimentation pour la batterie (3V à 24V DC)
- SOLAR : Entrée pour le panneau solaire (permettant la charge de la batterie)
- LED : Sortie pour l’alimentation des LED
Schéma de branchement typique
- Connexion du panneau solaire : Relier le panneau solaire à la borne SOLAR.
- Connexion de la batterie : Brancher la batterie rechargeable à la borne VCC.
- Connexion de la LED : Relier la LED ou un circuit d’éclairage à la sortie LED.
Types de batteries compatibles et paramètres de charge/décharge
Batterie lithium-ion (Li-ion)
| Nombre de cellules | Tension de la batterie | Tension du panneau solaire | Courant de charge max | Courant de sortie max |
|---|---|---|---|---|
| 1 cellule (3,7V) | 3,7V | 5V | ≤6A | ≈4A |
| 2 cellules (7,4V) | 7,4V | 9V | ≤6A | ≈4A |
| 3 cellules (11,1V) | 11,1V | 14V | ≤6A | ≈4A |
| 4 cellules (14,8V) | 14,8V | 18V | ≤6A | ≈4A |
| 5 cellules (18,5V) | 18,5V | 22V | ≤6A | ≈4A |
| 6 cellules (22,2V) | 22,2V | 26V | ≤6A | ≈4A |
Batterie lithium fer phosphate (LiFePO4)
| Nombre de cellules | Tension de la batterie | Tension du panneau solaire | Courant de charge max | Courant de sortie max |
|---|---|---|---|---|
| 1 cellule (3,2V) | 3,2V | 4V | ≤6A | ≈4A |
| 2 cellules (6,4V) | 6,4V | 8V | ≤6A | ≈4A |
| 3 cellules (9,6V) | 9,6V | 11V | ≤6A | ≈4A |
| 4 cellules (12,8V) | 12,8V | 15V | ≤6A | ≈4A |
| 5 cellules (16V) | 16V | 19V | ≤6A | ≈4A |
| 6 cellules (19,2V) | 19,2V | 22V | ≤6A | ≈4A |
Batterie plomb-acide
| Tension de la batterie | Tension du panneau solaire | Courant de charge max | Courant de sortie max |
|---|---|---|---|
| 4V | 5V | ≤6A | ≈4A |
| 6V | 7V | ≤6A | ≈4A |
| 12V | 14V | ≤6A | ≈4A |
| 18V | 22V | ≤6A | ≈4A |
| 24V | 29V | ≤6A | ≈4A |
Remarques importantes
1️⃣ Ne pas connecter la sortie du circuit à des circuits d’amplification ou des appareils incompatibles.
2️⃣ La batterie doit être équipée d’un circuit de protection pour éviter les surcharges ou les décharges excessives, ce qui pourrait l’endommager.
3️⃣ Le courant de protection de sortie peut être ajusté dans une certaine plage, selon les besoins de l’application.
4️⃣ Toutes les batteries utilisées doivent être équipées d’une carte de protection pour garantir leur sécurité et leur durabilité.
Ce module de commande d’éclairage automatique est une solution fiable et efficace pour l’éclairage solaire autonome, optimisant la gestion de l’énergie pour prolonger la durée de vie des LED et assurer un éclairage constant en extérieur.
