Module de Détection Micro-ondes CDM324

📡 Module de Détection Micro-ondes CDM324 – Capteur Radar 24 GHz pour Détection de Mouvement

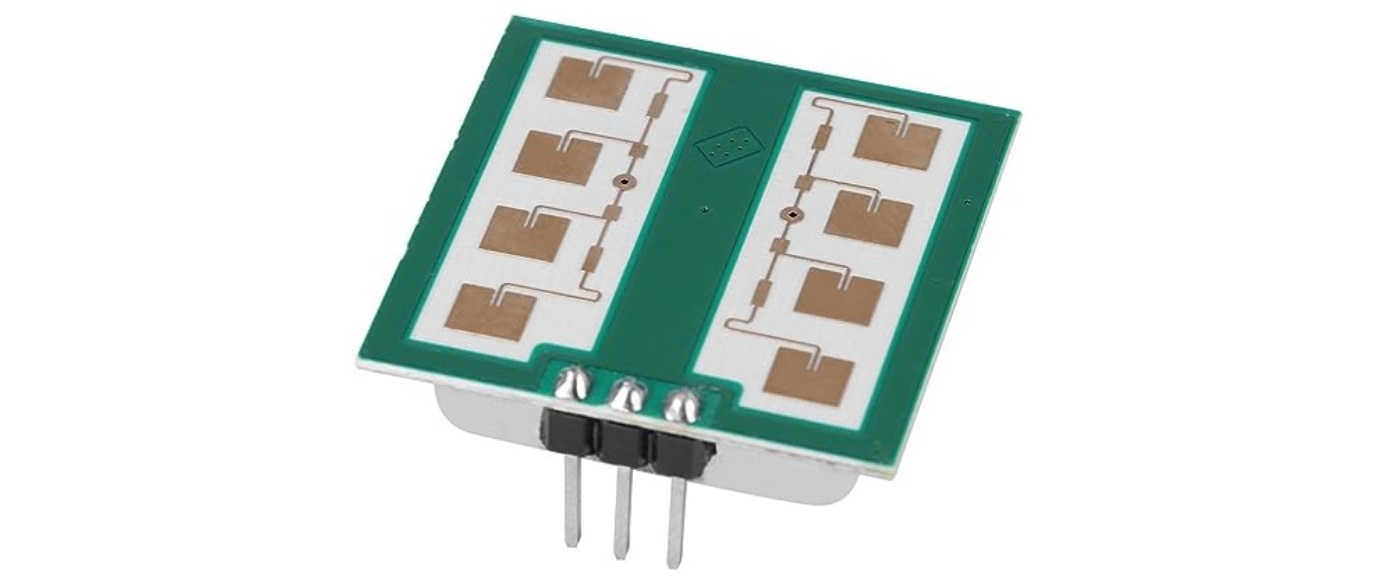

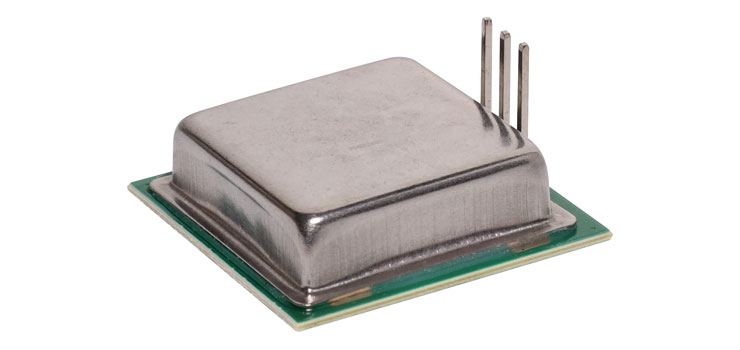

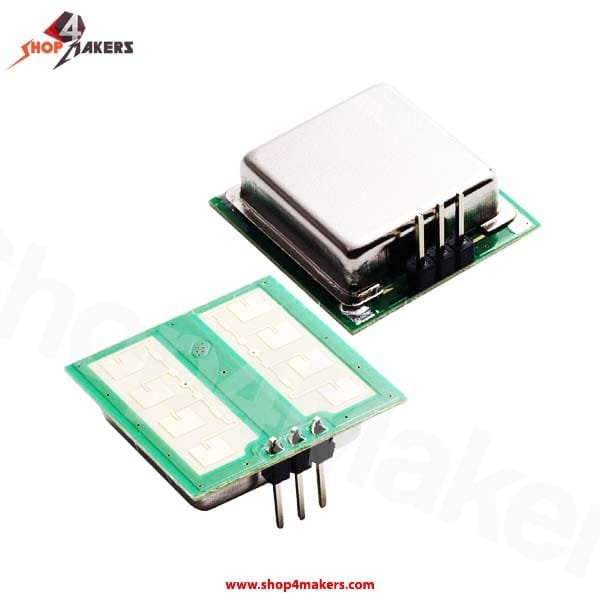

Le Module de Détection Micro-ondes CDM324, aussi appelé CDM324 24GHz Microwave Motion Sensor Module, est un capteur radar de mouvement compact basé sur la technologie Doppler. Grâce à sa fréquence de 24,125 GHz et à ses performances de détection longue portée, il est idéal pour de nombreuses applications domotiques et industrielles au Maroc : éclairage intelligent, alarme, vidéosurveillance, IoT, etc.

⚙️ Caractéristiques Techniques

• Fréquence d’émission : 24,125 GHz typique (plage de 24 à 24,25 GHz)

• Tension d’alimentation : 5 V DC

• Courant de fonctionnement : typique 30 mA, max 40 mA

• Température de fonctionnement : de -20 °C à +60 °C

• Sortie IF : -300 à +300 mV

• Taille compacte : 25 × 25 × 7 mm

• Portée de détection : jusqu’à 20 mètres avec couverture 360°

• Faible consommation d’énergie

• Technologie radar Doppler stable et précise

Le CDM324 Doppler Speed Sensor est conforme aux normes FCC, TUV, CE, EMC, garantissant une fiabilité optimale pour les projets électroniques exigeants.

💡 Applications Possibles au Maroc

• Éclairage automatique dans les cages d’escalier, toilettes, tunnels, parkings, entrepôts ou rues

• Systèmes de sécurité : alarmes, contrôle d’accès, vidéosurveillance intelligente

• IoT et automatisation : panneaux d’affichage, haut-parleurs connectés, logistique intelligente

• Jouets et objets connectés

• Toilettes et équipements intelligents

🧰 📦 Contenu de l’emballage

• 1 × Capteur radar de mouvement CDM324 – 24 GHz

🔌 Exemple de Code Arduino

Voici un exemple simple pour tester le module avec une LED sur une carte Arduino :

const int radarPin = 2;      // Broche de sortie du capteur CDM324
const int ledPin = 13;       // LED intégrée à la carte

void setup() {
  pinMode(radarPin, INPUT);
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int mouvement = digitalRead(radarPin);
  if (mouvement == HIGH) {
    digitalWrite(ledPin, HIGH);
    Serial.println("Mouvement détecté !");
  } else {
    digitalWrite(ledPin, LOW);
  }
  delay(100);
}

💡 Ce code permet d’allumer la LED lorsqu’un mouvement est détecté. Pratique pour les tests rapides !

✅ Pourquoi Choisir ce Module ?

• Fonctionne parfaitement dans les conditions marocaines (chaleur, humidité modérée)

• Facile à intégrer dans les projets Arduino, ESP32, Raspberry Pi

• Prix compétitif avec une qualité professionnelle

• Compatible avec les projets de domotique, sécurité et IoT
