Module détecteur de valeur de pH

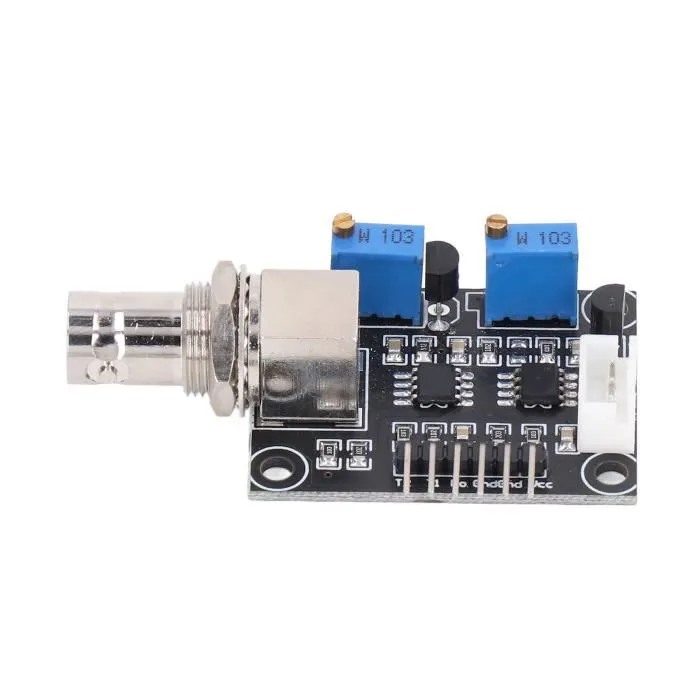

🧪 Module détecteur de valeur de pH E-201-C – Capteur pH 0-14 avec connecteur BNC

Le Module détecteur de valeur de pH E-201-C est une solution fiable et précise pour la mesure et la surveillance du pH (PH0-14) dans de nombreuses applications scientifiques, éducatives et industrielles. Ce module de capteur de détection de pH est conçu pour fonctionner avec une sonde pH composite E-201-C via un connecteur BNC, offrant une excellente stabilité et une intégration simple avec Arduino et autres microcontrôleurs.

Idéal pour les utilisateurs au Maroc, ce kit de surveillance de sonde numérique étanche est largement utilisé en aquariophilie, hydroponie, laboratoires, contrôle de l’eau et projets IoT.

⚙️ Présentation générale du module

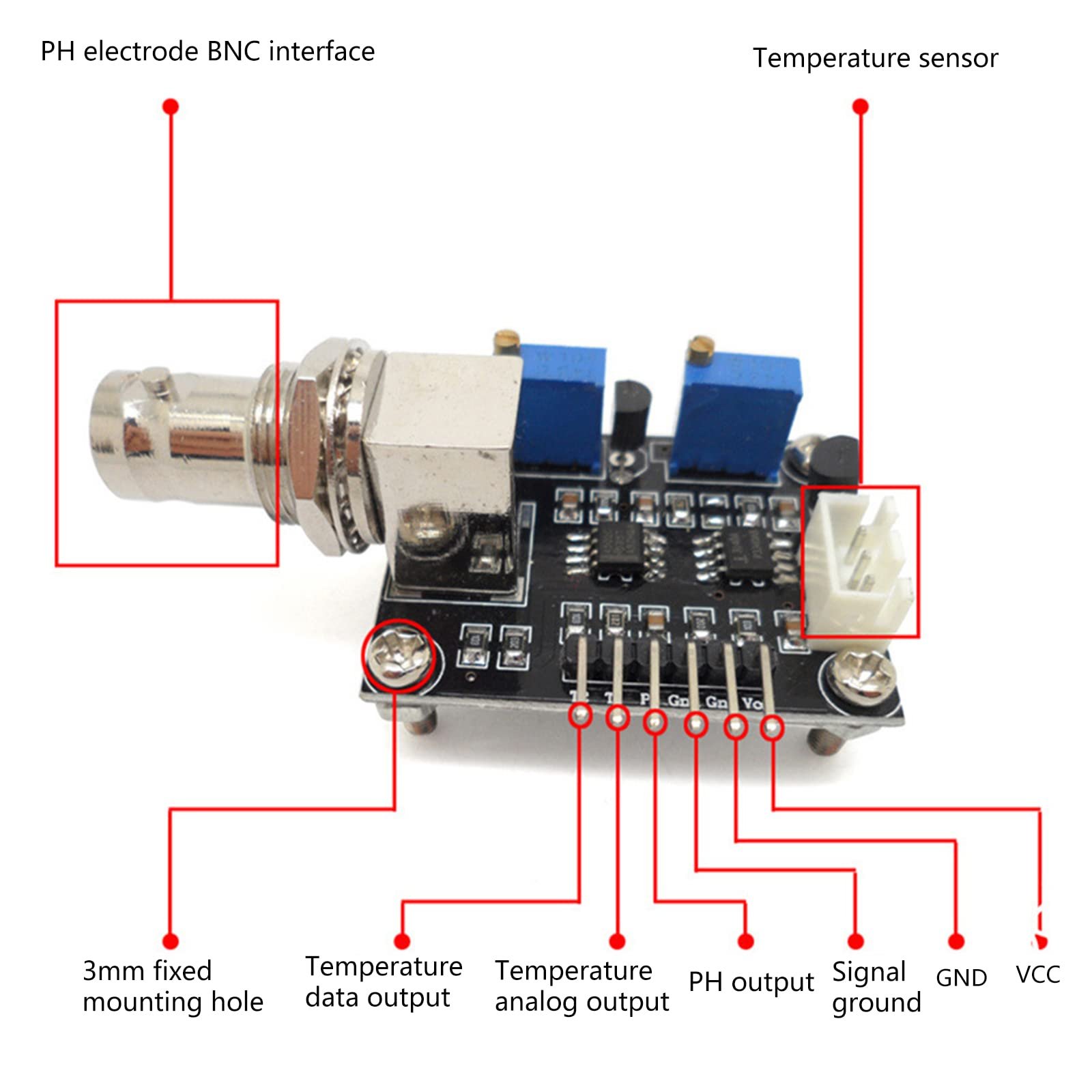

Le module capteur pH sonde pH intègre :

• Deux potentiomètres pour l’ajustement et la calibration

• Des capteurs de température intégrés (LM35)

• Un connecteur BNC pour la sonde pH

• Un connecteur XH2.54 pour sonde étanche DS18B20

• Des broches headers mâles pour lire la valeur du pH et les températures

👉 La sonde pH et la sonde DS18B20 ne sont pas incluses (à commander séparément).

📊 Caractéristiques techniques

• Type : Module de capteur de détection de pH

• Plage de mesure : PH 0 à 14

• Tension d’alimentation : 5V ±0,2V (AC/DC)

• Courant de fonctionnement : 5 à 10 mA

• Plage de température mesurable : 0 à 100°C

• Temps de réponse : ≤ 5 secondes

• Temps de stabilisation : ≤ 60 secondes

• Consommation électrique : ≤ 0,5 W

• Température de fonctionnement : -10 à +50°C

• Interface sonde pH : Connecteur BNC

🛡️ Fiabilité & performances

• Mesure stable et reproductible

• Compatible avec la pH Composite Electrode E-201-C Refillable Laboratory Acid-Base Detection

• Excellente efficacité pour la surveillance continue de la valeur pH

• Adapté aux environnements éducatifs et professionnels

🌍 Applications courantes

• Aquariums d’eau douce et eau de mer

• Culture hydroponique et agriculture intelligente

• Laboratoires et expériences chimiques

• Traitement et contrôle de la qualité de l’eau

• Projets Arduino, ESP32 et systèmes embarqués au Maroc

🤖 Utilisation avec Arduino

Le PH0-14 Module de Surveillance de PH est parfaitement compatible avec Arduino.

🔌 Connexions de base

• VCC → 5V Arduino

• GND → GND Arduino

• PH OUT → A0 Arduino

• Sonde pH → Connecteur BNC

📚 Bibliothèques nécessaires

• Aucune bibliothèque obligatoire pour la lecture analogique du pH

• (Optionnel) OneWire et DallasTemperature si vous utilisez la sonde DS18B20

🧾 Exemple de code Arduino

#define PH_PIN A0

void setup() {
  Serial.begin(9600);
}

void loop() {
  int analogValue = analogRead(PH_PIN);
  float voltage = analogValue * (5.0 / 1023.0);

  // Conversion approximative (à calibrer)
  float pHValue = 3.5 * voltage;

  Serial.print("Valeur pH : ");
  Serial.println(pHValue);

  delay(1000);
}

🔧 Conseils importants :

• Calibrez le module avec des solutions pH 4.0 / 7.0 / 10.0

• Pour une meilleure stabilité, ajoutez un condensateur 0,1 µF entre l’entrée analogique et GND

• Évitez une immersion prolongée continue de la sonde sans entretien

📦 Contenu de l’emballage

📦 1 × Module Capteur de Détection de pH Carte interface avec connecteur BNC

🇲🇦 Pourquoi choisir ce module au Maroc ?

• Compatible avec les standards électroniques courants

• Facile à intégrer dans des projets locaux (Arduino, IoT, domotique)

• Excellente solution pour étudiants, makers et professionnels

• Large plage de mesure PH0-14
