Module d’extension PCF8575 I2C vers 16 GPIO

🔌Module d’extension PCF8575 I2C vers 16 GPIO Haute Performance – Extension Puissante et Fiable

Le Module d’extension PCF8575 I2C vers 16 GPIO est une solution idéale pour augmenter facilement le nombre d’entrées/sorties de votre microcontrôleur via seulement deux fils I2C (SDA et SCL).

Cette Carte d’extension de port IO PCF8575 transforme un bus I2C en 16 broches numériques quasi-bidirectionnelles, parfaitement adaptée aux projets Arduino, ESP32, ESP8266 et autres MCU utilisés au Maroc.

Le PCF8575 – I2C IO Expansion Module est particulièrement utile lorsque les GPIO disponibles sont insuffisants dans un projet domotique, industriel ou éducatif.

⚙️ Présentation technique

Le I2C to 16Bit Parallel IO Expander – PCF8575 est un expandeur 16 bits fonctionnant sous 2.5V à 5.5V.

Caractéristiques principales :

• 16 GPIO indépendants (P00–P07, P10–P17)

• Interface I2C jusqu’à 400 kHz

• Sortie interruption (Open-Drain INT)

• Faible consommation en veille (≤ 10µA)

• 3 broches d’adresse matérielle (jusqu’à 8 modules sur le même bus)

• Sorties capables de piloter directement des LED

• Compatible 3.3V et 5V

Le PCF8575 IO-expander permet de configurer chaque broche comme entrée ou sortie sans registre de direction séparé.

🧠 Pourquoi choisir le PCF8575 ?

Le PCF8575 I2C 16 GPIO Expander Breakout est parfait pour :

• Ajouter des relais

• Multiplier les boutons poussoirs

• Piloter plusieurs LED

• Gérer des buzzers

• Étendre les entrées d’un automate

Au lieu d’utiliser 16 broches du microcontrôleur, vous utilisez seulement 2 lignes I2C.

👉 Idéal pour Arduino Uno, ESP32, ESP8266 et projets IoT au Maroc.

🔌 Avantage du module intégré

Cette PCF8575 – 16 channel I2C IO expander inclut :

• Convertisseur de niveau 3.3V intégré

• Adresse par défaut : 0x20

• Pads de sélection A0/A1/A2 pour modifier l’adresse

• Format compact : 3.2 cm × 2.1 cm

💻 Exemple Arduino – Contrôle LED via PCF8575

✅ Étapes d’installation

1. Ouvrir Arduino IDE

2. Aller dans Croquis > Inclure une bibliothèque > Gérer les bibliothèques

3. Rechercher PCF8575

4. Installer la bibliothèque compatible (ex: “PCF8575 library by Rob Tillaart”)

🔧 Connexions avec Arduino Uno

• VCC → 5V

• GND → GND

• SDA → A4

• SCL → A5

📜 Code Arduino – Allumer une LED

#include <Wire.h>
#include <PCF8575.h>

PCF8575 pcf(0x20);

void setup() {
  Wire.begin();
  pcf.begin();

  pcf.pinMode(0, OUTPUT);
}

void loop() {
  pcf.digitalWrite(0, HIGH);
  delay(1000);
  pcf.digitalWrite(0, LOW);
  delay(1000);
}

Ce code fait clignoter une LED connectée sur la broche P0 du module.

⚠️ Conseils importants

• Pour utilisation en entrée (bouton), ajouter une résistance pull-up 100kΩ vers VCC.

• Ne pas écrire LOW sur une broche reliée directement au VCC (risque d’endommagement).

• Vérifier l’adresse avec un scanner I2C si nécessaire.

📦 Contenu de l’emballage

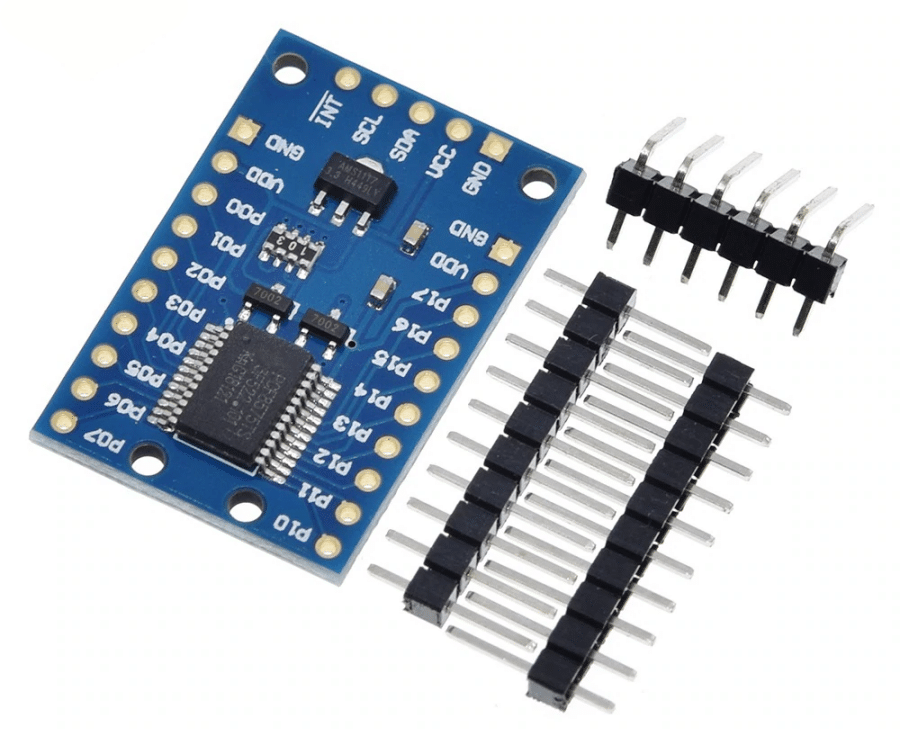

• 1 × Module d’extension PCF8575 I2C vers 16 GPIO

• Broches à souder

🎯 Applications au Maroc

• Armoires électriques intelligentes

• Domotique résidentielle

• Projets industriels

• Systèmes d’éclairage LED

• Formation et laboratoires universitaires

• Projets IoT à grande échelle
