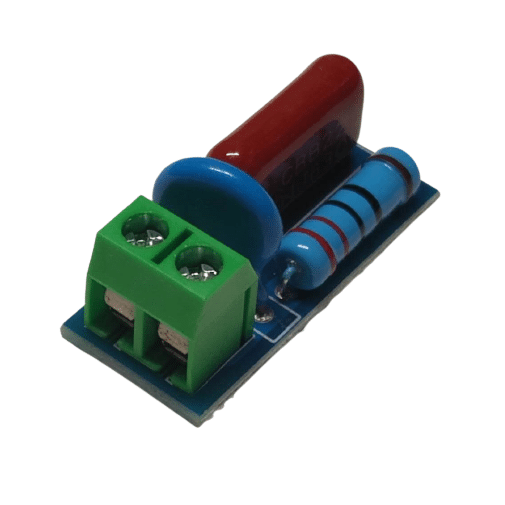

Module Snubber RC

⚙️ Module Snubber RC – Circuit d’Absorption RC pour Protection de Relais et Thyristors

Le Module Snubber RC (également appelé Module de Circuit d’absorption RC) est un composant indispensable pour protéger vos circuits contenant des charges inductives telles que relais, moteurs, électrovannes ou thyristors. Ce module de protection de contact de relais agit comme un tampon RC (résistance + condensateur) afin d’absorber les surtensions et de prévenir les interférences électromagnétiques.

Idéal pour les projets électroniques industriels et domestiques, il améliore la fiabilité des circuits tout en prolongeant la durée de vie des composants.

⚡ Fonction et principe du Module de Circuit d’Absorption RC

Le Module de Circuit d’Absorption RC contre les surtensions est conçu pour être connecté en parallèle avec un relais ou un thyristor.
Lorsqu’une charge inductive (moteur, bobine, transformateur…) est coupée, une tension de retour (force électromotrice induite) peut endommager le circuit.
Le Snubber RC absorbe cette surtension grâce à sa combinaison résistance + condensateur, stabilisant ainsi la forme d’onde du courant et de la tension.

🛡️ Avantages principaux :

• Protection efficace contre les pics de tension et les surtensions.

• Réduction des interférences électromagnétiques (EMI).

• Amélioration de la stabilité des microcontrôleurs (Arduino, ESP32, etc.).

• Compatible avec des charges AC ou DC de 5V à 400V (puissance ≤ 1000W).

• Intègre une varistance pour éviter le collage des contacts de relais.

🔌 Spécifications techniques

💡 Exemple d’utilisation avec Arduino

Le Module Snubber RC peut être utilisé pour protéger un relais commandé par Arduino.
Voici un schéma de principe et un exemple de code simple :

int relayPin = 7;

void setup() {
  pinMode(relayPin, OUTPUT);
}

void loop() {
  digitalWrite(relayPin, HIGH); // Activation du relais
  delay(2000);
  digitalWrite(relayPin, LOW);  // Désactivation du relais
  delay(2000);
}

🧩 Étapes :

1. Connectez le Module RC en parallèle avec les contacts du relais (COM et NO).

2. Alimentez le relais via Arduino (5V).

3. Testez la commutation — le module absorbera les surtensions générées lors des coupures de charge.

Ainsi, vous évitez les redémarrages intempestifs du microcontrôleur dus aux parasites électriques.

📦 Contenu de l’emballage

• 🧱 1x Module Snubber RC (Circuit d’absorption RC)
