Testeur multifonction de composants LCR-TC1

Disponibilité:

En stock


Le LCR-TC1 est un mini-testeur multifonction permet d’identifier et de mesurer automatiquement une large gamme de composants électroniques tels que les résistances, condensateurs, bobines, diodes, zeners, triacs, thyristors, transistors (NPN, PNP, MOSFET, IGBT, JFET), ainsi que les signaux infrarouges émis par les télécommandes.

Grâce à son écran TFT couleur, il affiche clairement le brochage, les valeurs mesurées et les formes d’onde. Compact et facile à utiliser, il dispose d’une batterie interne rechargeable, offrant une grande autonomie et un usage nomade sans dépendance à une alimentation externe.

350,0 DH 322,0 DH

En stock

Testeur LCR-TC1 multifonction de composants avec écran TFT couleur – Détection automatique et IR intégré

Le testeur LCR-TC1 est un appareil électronique multifonction de dernière génération, spécialement conçu pour les passionnés d’électronique, les étudiants et les professionnels. Doté d’un écran couleur TFT 160×128, il permet d’afficher de manière claire les paramètres mesurés et les formes d’onde, tout en offrant une interface intuitive et graphique.

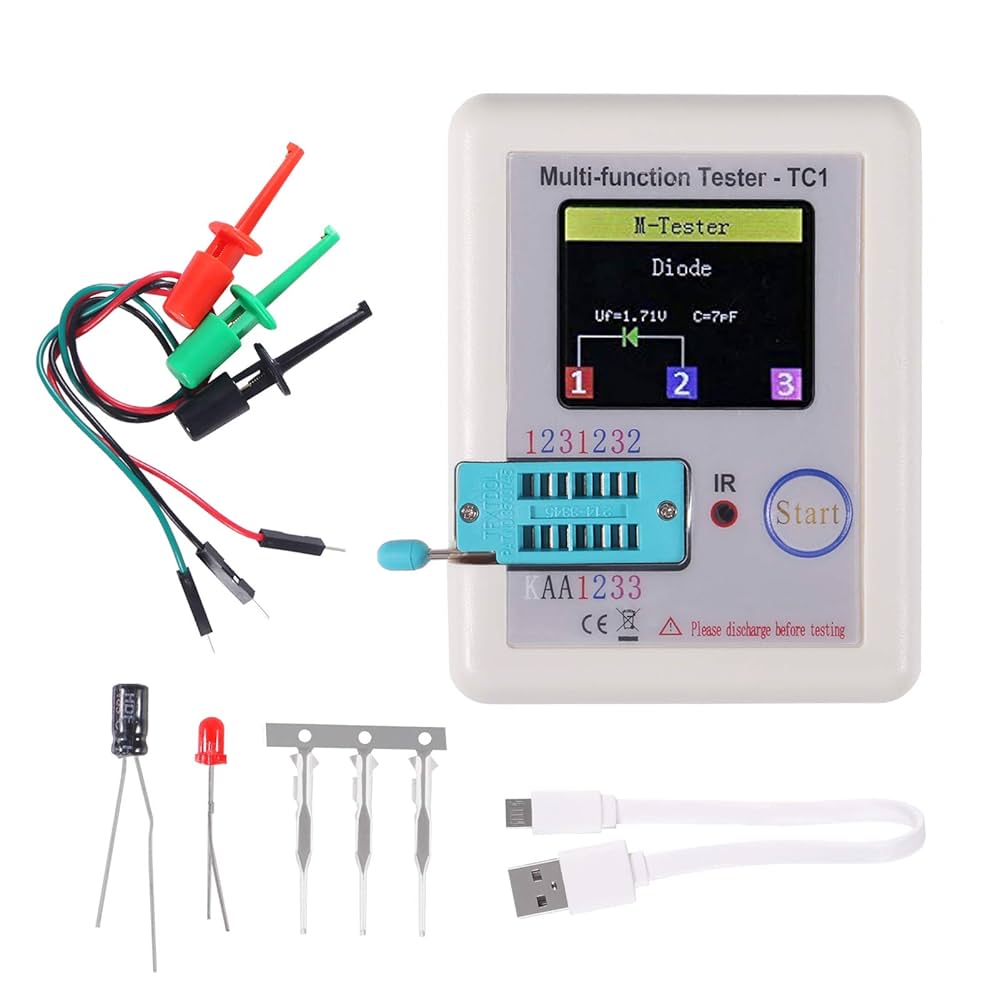

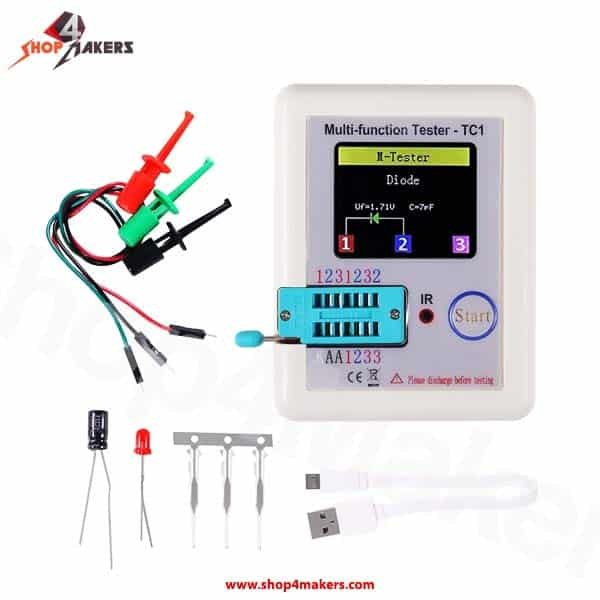

Le composant à tester doit être inséré dans le support ZIF14 prévu à cet effet ou connecté via les cordons grip-fils fournis avec l’appareil. Une simple pression sur le bouton Start déclenche une détection automatique du composant, suivie d’un affichage clair et détaillé sur l’écran couleur TFT : type de composant, brochage graphique, valeur, gain, tension, courant de base, etc.

L’appareil dispose également de fonctions pratiques supplémentaires, telles que :

  • Le contrôle de l’état de la batterie interne

  • Une auto-calibration accessible par une pression courte sur le bouton

Le testeur LCR TC1 possède une interface conviviale et sa portabilité, il est idéal pour les bricoleurs, les étudiants et les professionnels en électronique souhaitant vérifier rapidement et efficacement leurs composants. ⚠️ Il est essentiel de ne pas utiliser l’appareil sur des composants sous tension, afin d’éviter toute détérioration de l’équipement .

Fonctions principales :

  • Détection automatique des composants : NPN/PNP, MOSFET canal N/P, JFET, IGBT, diodes simples et doubles, thyristors, triacs, LED, zener, résistances, condensateurs, inductances, batteries.

  • Mesure de la tension de composants et de batteries (0.1V à 4.5V).

  • Test de diodes Zener dans une plage allant de 0.01V à 20V.

  • Analyse infrarouge (IR Decoder) : prend en charge les télécommandes IR avec décodage du code utilisateur et du code des données, et affichage de la forme d’onde IR.

  • Fonction d’auto-calibration intégrée pour des mesures plus précises.

  • Batterie Li-ion rechargeable intégrée, longue autonomie. Chargement via USB 5V (ne pas dépasser 6V).

  • Arrêt automatique configurable pour économiser l’énergie.


📊 Composants testables et paramètres mesurés :

Type de composantPlage de testParamètres détectés
Transistor BJThFE, Vbe, Ic, Iceo, Ices, Uf
Diode simple< 4.5VTension directe, capacité de jonction, courant de fuite inverse
Double diodeTension directe
Zener0.01–4.5V / 0.01–20VTension directe, tension de claquage
MOSFET / JFET / IGBTCg, Vgs, Id, Vt, Rds, Uf
Thyristor / Triac< 6mATension de déclenchement
Condensateur (déchargé)25pF–100mFCapacité, ESR, pertes
Résistance0.01Ω–50MΩValeur de la résistance
Inductance0.01mH–20HInductance, résistance DC
Batterie0.1V–4.5VTension, polarité

📦 Contenu et spécifications techniques :

  • Affichage sur écran couleur TFT 160×128

  • Dimensions : 70 x 90 x 26 mm
  • Interface IR pour le décodage des télécommandes (Hitachi IR code supporté)

  • Batterie Li-ion intégrée, rechargeable via USB (câble inclus)

  • Indicateur LED : rouge = en charge, vert = charge complète

  • Fonction de calibration automatique : court-circuiter les trois sondes puis appuyer sur le bouton multifonction

  • Dimensions compactes, facile à transporter


🛠️ Instructions d’utilisation :

  1. Branchement du composant à tester dans le bon port (zones bien identifiées pour les transistors et diodes Zener).

  2. Appuyez brièvement sur le bouton multifonction.

  3. L’appareil lance la détection automatique du composant et affiche les résultats à l’écran.

  4. Pour décoder un signal IR, pointez la télécommande vers l’entrée IR .

  5. Pour calibrer l’appareil, reliez ensemble les trois sondes, puis appuyez sur le bouton : le processus de calibration démarre automatiquement.

⚠️ Important : utilisez un chargeur USB 5V. Une tension supérieure à 6V peut endommager l’appareil et entraîner un risque d’explosion de la batterie.


📡 Fonction de test des télécommandes infrarouges (IR)

Le testeur LCR-TC1 intègre une fonction pratique permettant de tester les télécommandes infrarouges. Cette fonctionnalité permet de visualiser le signal IR émis et, si possible, d’en décoder les données.

🔧 Procédure de test :

  1. Pointez la télécommande vers l’orifice IR situé sur le testeur.

  2. Appuyez sur un bouton de la télécommande pendant quelques secondes.

📊 Résultat du test :

  • Si le signal IR est correctement détecté et décodé, l’écran du testeur LCR affiche :

    • Le code utilisateur

    • Le code de données

    • La forme d’onde infrarouge correspondante

  • Si le décodage échoue ou si le protocole n’est pas pris en charge, aucune donnée ne s’affiche. Le testeur conservera alors les informations du dernier décodage réussi, si disponible.

🟢🔴 Indicateur de réception et de décodage :

Un point lumineux situé en haut à droite de l’écran vous informe en temps réel de l’état du signal IR :

  • 🔴 Rouge : signal infrarouge reçu par le testeur

  • 🔵 Bleu : signal correctement décodé

Cette fonction est particulièrement utile pour vérifier rapidement le bon fonctionnement d’une télécommande infrarouge, ou identifier un dysfonctionnement.


🔋 Pourquoi choisir le LCR-TC1 ?

  • Polyvalent : il couvre l’ensemble des composants électroniques les plus courants.

  • Portable et autonome : idéal pour une utilisation sur le terrain ou en laboratoire.

  • Interface claire et moderne.

  • Outil indispensable pour l’analyse, le diagnostic et l’apprentissage de l’électronique.


⚠️ Précautions d’utilisation

Afin d’assurer la longévité de votre testeur LCR-TC1 et d’éviter tout dommage, veuillez respecter les consignes suivantes :

  1. Toujours décharger les condensateurs avant de les tester. Un condensateur chargé peut endommager irrémédiablement l’appareil.

  2. Le testeur dispose de trois bornes KAA dont l’une peut délivrer une tension allant jusqu’à 30V, utilisée exclusivement pour le test des diodes zener (tubes régulateurs de tension). Ne jamais utiliser ces bornes simultanément pour d’autres composants, sous peine de court-circuit ou de destruction de l’appareil.

  3. Le courant de sortie maximal est de 6 mA. Cela signifie que certains composants nécessitant un courant d’activation élevé, comme les thyristors ou transistors Darlington, ne peuvent pas être testés correctement.

  4. L’appareil ne permet pas de mesurer directement l’inductance des bobines à noyau d’air ou des inductances de puissance. Il est recommandé d’effectuer une mesure en série avec une inductance à bague de couleur appropriée.

  5. Pour les petites capacités (< 20 pF), il est conseillé de les tester en parallèle avec un condensateur de 20 pF de référence pour obtenir un résultat fiable.

En cas de doute, veuillez vous référer aux instructions fournies avec l’appareil et éviter toute connexion inappropriée. Ne jamais tester un composant sous tension.


🛒 Commandez dès maintenant votre Testeur multifonction de composants LCR-TC1 et gagnez en efficacité dans vos projets électroniques !
