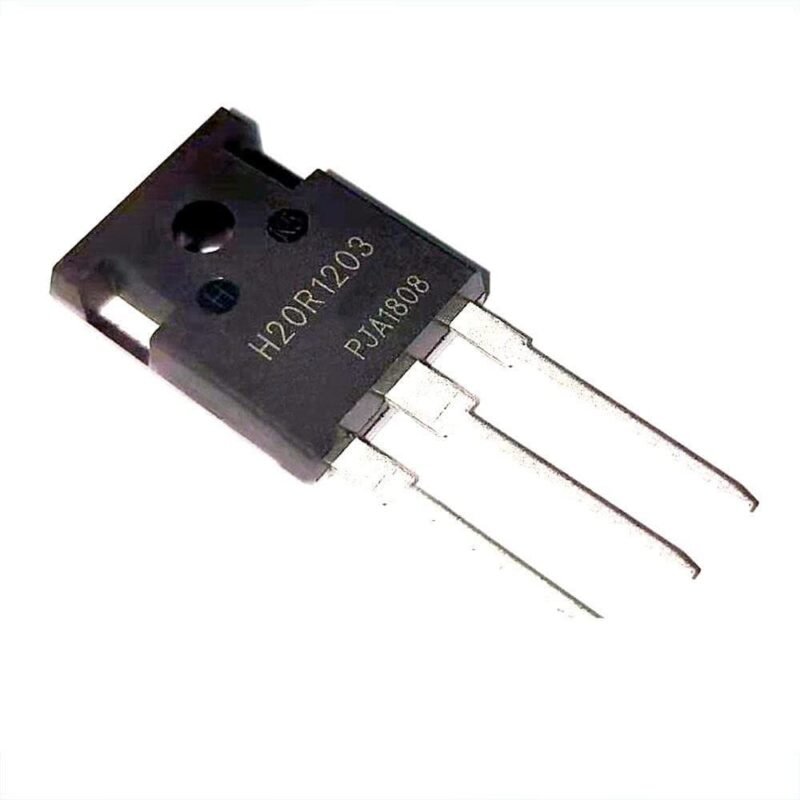

H20R1203 20A 1200V IGBT

🟦 H20R1203 20A 1200V IGBT – IGBT de Puissance Haute Tension 1200 V

Le H20R1203 20A 1200V IGBT est un transistor bipolaire à grille isolée haute performance, conçu pour les applications de puissance exigeantes. Ce modèle associe un IGBT reverse conducting (RC-IGBT) avec diode corporelle monolithique, offrant une commutation rapide, un rendement élevé et une robustesse idéale pour les installations industrielles au Maroc.

⚙️ Caractéristiques Principales du H20R1203 20A 1200V IGBT

• Tension collecteur-émetteur (VCE) : 1200 V

• Courant collecteur (IC) : 20 A

• VCEsat à 25°C : ~1.48 V

• Température maximale (Tvj max) : 175°C

• Technologie : Reverse Conducting IGBT avec diode intégrée

• Boîtier : PG-TO247-3

• Référence équivalente constructeur : IHW20N120R3

Ce composant garantit une efficacité maximale dans les applications à haute fréquence et à commutation douce.

⚡ Applications courantes

Ce IGBT H20R1203 20A 1200V est parfaitement adapté pour :

• 🔥 Plaques de cuisson à induction (inductive cooking)

• ⚡ Micro-ondes inverter haut rendement

• 🔁 Convertisseurs résonants

• 🔄 Circuits soft-switching modernes

• 🔌 Onduleurs, drivers de moteur, alimentations industrielles

Grâce à sa diode intégrée, il réduit les pertes de commutation et améliore la stabilité thermique dans les environnements chauds, fréquents dans les installations marocaines.

🛠️ Exemple d’utilisation avec Arduino (commande via driver externe)

⚠️ Un IGBT 1200 V ne peut pas être commandé directement par un Arduino.
Il faut obligatoirement un driver de grille (ex : IR2104, HCPL3120…).

🔧 Schéma simplifié

Arduino → Driver IGBT → H20R1203 → Charge (inductive ou résistive)

📘 Exemple de code Arduino

// Exemple de commande PWM via driver d’IGBT
// Aucun plugin ou bibliothèque supplémentaire n'est nécessaire.

const int pwmPin = 9;  // Sortie PWM vers driver de grille IGBT

void setup() {
  pinMode(pwmPin, OUTPUT);
}

void loop() {
  analogWrite(pwmPin, 128);  // 50% PWM - exemple
  delay(2000);

  analogWrite(pwmPin, 255);  // 100% PWM
  delay(2000);

  analogWrite(pwmPin, 0);    // arrêt
  delay(2000);
}

✔️ Étapes à respecter

1. Utiliser un driver IGBT/MOSFET (ex : IR2104, HCPL3120).

2. Alimenter le driver entre 10 et 20 V selon modèle.

3. Ajouter une résistance de grille (10–22 ohms).

4. Assurer une isolation galvanique si nécessaire.

5. Placer un dissipateur thermique sur le H20R1203.

📦 Contenu de l’emballage

• 1 × IGBT H20R1203 20A 1200V
