FGA15N120 N-Channel IGBT 1200V 20A 298W

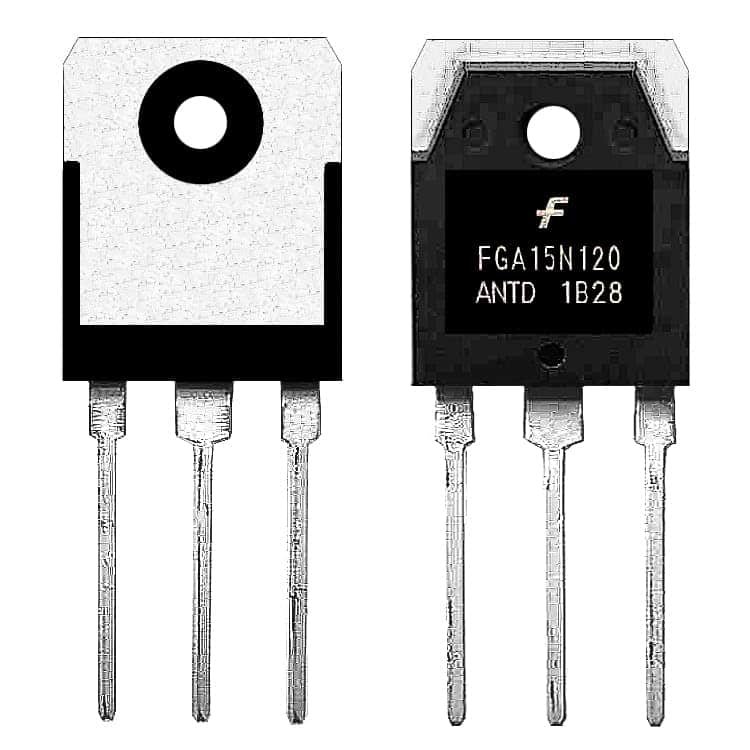

❖ FGA15N120 / FGA15N120ANTD – IGBT N-Channel 1200V 20A Haute Performance (TO-3P)

🔧 Présentation du FGA15N120

Le FGA15N120 N-Channel IGBT 1200V 20A 298W TO3P est un transistor IGBT de puissance basé sur la technologie NPT Trench de Fairchild. Son architecture avancée garantit une conduction efficace, un temps de commutation rapide et une robustesse élevée, même dans les environnements industriels exigeants.

La version FGA15N120ANTD 1200V NPT Trench IGBT reprend les mêmes performances, tout en offrant une meilleure gestion thermique et une grande facilité de fonctionnement en parallèle — des éléments très appréciés dans les applications d’induction, d’inverters et de commande moteur utilisées couramment au Maroc.

Grâce à sa faible tension de saturation et à ses pertes minimisées, ce composant assure une efficacité énergétique optimale dans les systèmes de puissance haute tension.

⚙️ Caractéristiques techniques

• Technologie : NPT Trench IGBT

• Type : N-Channel

• Tension maximale (VCE) : 1200 V

• Courant continu (IC) : 20 A

• Puissance maximale dissipée : 298 W

• VCE(sat) typique : 1.9 V (à 15A, 25°C)

• Switching loss Eoff : 0.6 mJ (15A, 25°C)

• Commutation rapide

• Coefficient positif de température (parallélisation facile)

• Haute robustesse avalanche

• Boîtier : TO-3P

⚡ Avantages du FGA15N120 / FGA15N120ANTD

• Très faible tension de saturation → réduction des pertes

• Commutation rapide et stable

• Grande robustesse en mode avalanche

• Impédance d’entrée élevée

• Version CO-PAK avec diode rapide intégrée (FRD)

• Idéal pour les environnements industriels marocains

🔌 Applications recommandées

Ce IGBT N-Channel 1200V 20A convient parfaitement pour :

• Chauffage par induction

• Onduleurs (inverters professionnels)

• Commande moteur haute tension

• Systèmes UPS (onduleurs de secours)

• Four à micro-ondes industriel

• Convertisseurs de puissance haute fréquence

• Soft switching / resonant converters

📦 Contenu de l’emballage

• 1 × IGBT FGA15N120 / FGA15N120ANTD – 1200V, 20A, boîtier TO-3P

🧪 Exemple : Pilotage du FGA15N120 avec Arduino

⚠️ Attention : L’Arduino ne peut pas piloter directement un IGBT.
Il faut utiliser un driver de grille (IR2110, IR2184, TC4420, IXDN404…) pour isoler et amplifier le signal.

🧰 Matériel nécessaire

• Arduino UNO / Mega

• Driver de grille

• Alimentation séparée pour la partie puissance

• Résistance de gate (10 à 33 Ω)

• Dissipateur thermique

🔧 Schéma logique

Arduino → Driver → Gate FGA15N120
Charge → Drain
Source → Masse puissance
Masse Arduino ↔ Masse driver (obligatoire)

🧾 Exemple de code Arduino (PWM haute fréquence)

// Exemple simple de commande PWM pour driver un IGBT
// via un driver compatible IR2110 / IR2184

const int pwmPin = 9; // Sortie PWM

void setup() {
  pinMode(pwmPin, OUTPUT);
}

// PWM à 20 kHz (via analogWrite par défaut ~490 Hz, suffisant pour test)
void loop() {
  analogWrite(pwmPin, 180); // Environ 70% de duty cycle
}

➡️ Si vous utilisez une bibliothèque spécialisée (Timer1, FastPWM, etc.) :
Arduino IDE → Sketch → Include Library → Add .ZIP Library
