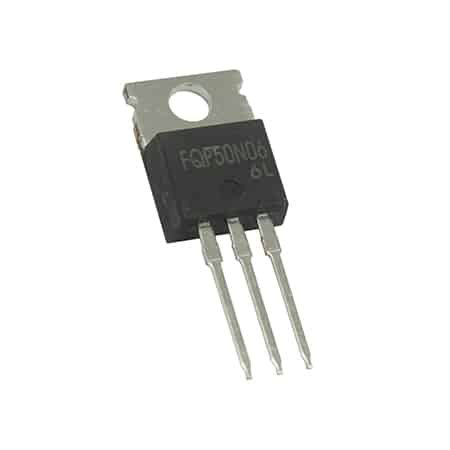

MOSFET Canal-N FQP50N06 50A 60V TO-220

⚡ MOSFET Canal-N FQP50N06 50A 60V TO-220

Le FQP50N06 est un transistor MOSFET Canal-N de puissance capable de gérer jusqu’à 50A sous 60V. Grâce à sa faible résistance à l’état passant (RDS(on) = 0.022 Ω) et sa vitesse de commutation élevée, il est idéal pour les circuits de puissance, les commandes de moteurs, les convertisseurs DC-DC, les alimentations à découpage et les projets Arduino au Maroc nécessitant une commutation rapide et efficace.

⚙️ Caractéristiques techniques principales

• Modèle : FQP50N06 – N-Channel MOSFET

• Type : Transistor MOSFET Canal-N 50A 60V TO-220

• Tension drain-source (Vds) : 60V

• Courant drain continu (Id) : 50A à 25°C

• Courant drain pulsé (Idm) : 200A

• Tension de grille (Vgs) : ±25V max

• Résistance RDS(on) : 0.022 Ω @ Vgs = 10V

• Charge totale de grille (Qg) : 31 nC typique

• Température de jonction max. : 175°C

• Boîtier : TO-220 (standard industriel)

• Puissance dissipée (Pd) : 120W

🔋 Ce MOSFET FQP50N06 est 100% testé avalanche, garantissant une fiabilité élevée pour les applications exigeantes.

⚡ Avantages et points forts

• 🔹 Faible perte de conduction grâce à un RDS(on) réduit.

• ⚡ Commutation ultra-rapide, parfaite pour les convertisseurs et drivers de moteurs.

• 🧩 Haute résistance thermique, fonctionnement stable jusqu’à 175°C.

• 🔧 Facile à intégrer dans les montages Arduino, ESP32, Raspberry Pi, etc.

• 🛠️ Compatibilité universelle avec les circuits de commande de puissance et PWM.

💻 Exemple d’utilisation avec Arduino

Ce MOSFET est souvent utilisé pour piloter des charges fortes comme des moteurs, ventilateurs, LED haute puissance ou pompes 12V.
Voici un exemple de code Arduino simple pour commander un MOSFET FQP50N06 via une sortie numérique.

🔌 Schéma de câblage :

• Drain → borne négative de la charge

• Source → GND Arduino

• Gate → broche numérique Arduino (ex. D9) via une résistance de 220 Ω

• Charge positive → alimentation 12V

💻 Code Arduino :

int mosfetPin = 9; // broche de commande du FQP50N06

void setup() {
  pinMode(mosfetPin, OUTPUT);
}

void loop() {
  digitalWrite(mosfetPin, HIGH); // Active la charge
  delay(1000);
  digitalWrite(mosfetPin, LOW);  // Désactive la charge
  delay(1000);
}

💡 Aucune bibliothèque n’est nécessaire. Ce code permet de tester la commutation du MOSFET via un simple signal PWM ou digital.

🧭 Applications typiques

• 🔋 Commande de moteurs à courant continu (DC)

• 💡 Pilotage de LED haute puissance ou barres LED

• ⚙️ Convertisseurs DC/DC et régulateurs de tension

• 🔌 Systèmes de commande Arduino et microcontrôleurs

• 🔋 Gestion d’alimentation pour trottinettes électriques, robots ou véhicules RC

📦 Contenu de l’emballage

• 📦 1 × MOSFET Canal-N FQP50N06 50A 60V TO-220
