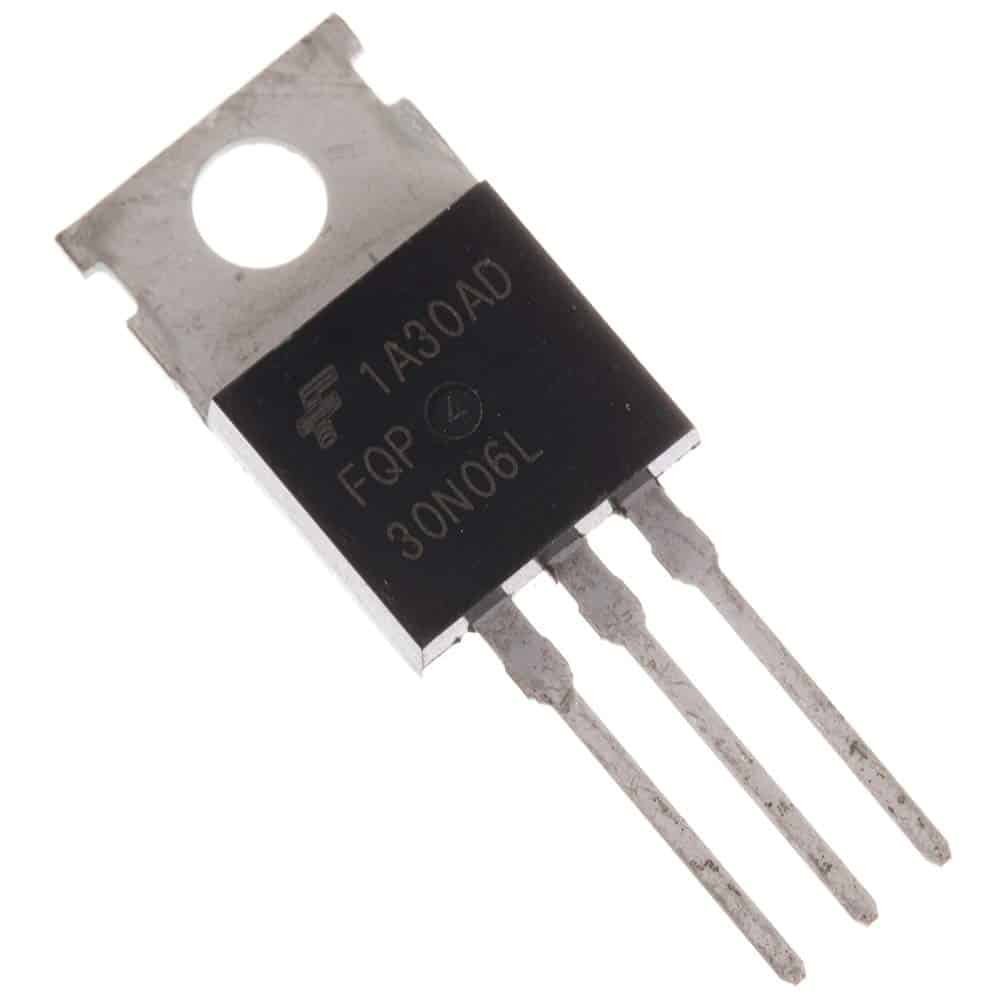

MOSFET N-Channel FQP30N06L 32A 60V

⚙️ MOSFET N-Channel FQP30N06L 32A 60V – Haute performance et fiabilité

Le MOSFET N-Channel FQP30N06L 32A 60V est un transistor de puissance logique de type N-Channel capable de commuter des courants élevés avec une tension de commande faible (3.3V ou 5V).
Ce MOSFET traversant à tête métallique FQP30N06L d’origine offre une excellente efficacité énergétique, une faible résistance à l’état passant (RDS(on)), et une haute rapidité de commutation, le rendant idéal pour les applications de commande moteur, convertisseurs DC-DC, circuits d’alimentation, et projets Arduino.

⚡ Caractéristiques principales

• 🔋 Type : MOSFET N-Channel FQP30N06L 60V LOGIC

• 🔧 Boîtier : TO-220 avec languette métallique pour dissipation thermique

• ⚡ Courant continu : jusqu’à 32A

• 🔌 Tension Drain-Source (Vds) : 60V

• 🔥 Dissipation de puissance : 79W max

• 💡 Résistance à l’état passant (RDS(on)) : 0.035 Ω typique

• ⚙️ Tension de commande (Vgs) : compatible 3.3V / 5V

• 🌡️ Température de fonctionnement : -55°C à +175°C

• 🏎️ Temps de commutation : 15 ns (ON) / 60 ns (OFF)

• ✅ Testé pour avalanche et surtension – robuste et durable

Grâce à sa structure TO-220 traversante, ce MOSFET assure une excellente dissipation thermique et une fixation solide sur les circuits imprimés, même dans les environnements vibrants ou à haute température.

⚙️ Avantages du FQP30N06L

• Haute efficacité énergétique grâce à sa faible résistance interne.

• Commutation rapide idéale pour les applications PWM (modulation de largeur d’impulsion).

• Compatible avec les signaux logiques Arduino, ESP32, STM32.

• Capacité de supporter des pointes de courant jusqu’à 128A.

• Conception fiable pour une longue durée de vie dans les circuits de puissance.

Ce FQP30N06L 60V Logic N-Channel MOSFET TO-220 est donc un composant essentiel pour vos projets électroniques et robotiques au Maroc, que ce soit pour le pilotage de moteurs, relais, LED haute puissance ou alimentations à découpage.

💡 Exemple d’utilisation avec Arduino

Voici un exemple de code Arduino simple permettant de contrôler un moteur DC ou une charge via le MOSFET FQP30N06L.

// Contrôle d'un moteur via MOSFET FQP30N06L
int pinMOSFET = 9; // Broche de commande du MOSFET

void setup() {
  pinMode(pinMOSFET, OUTPUT);
}

void loop() {
  // Allume la charge pendant 2 secondes
  digitalWrite(pinMOSFET, HIGH);
  delay(2000);

  // Éteint la charge pendant 2 secondes
  digitalWrite(pinMOSFET, LOW);
  delay(2000);
}

🔌 Connexions :

• Drain → borne négative du moteur ou de la charge

• Source → GND (masse Arduino)

• Gate → broche numérique (ex : D9) via une résistance de 220Ω

• Alimentation du moteur → borne positive externe (5V à 24V selon le moteur)

💡 Aucune bibliothèque n’est nécessaire, le MOSFET agit simplement comme un interrupteur commandé par signal logique.

📦 Contenu de l’emballage 📦

• 🧩 1x MOSFET N-Channel FQP30N06L 32A 60V (TO-220)

🔋 Applications typiques

• Commande de moteurs DC ou pompes

• Pilotage de LED haute puissance

• Convertisseurs DC-DC et régulateurs de tension

• Contrôle de vitesse PWM

• Circuits d’alimentation et de puissance embarquée

• Projets Arduino et IoT

⚙️ Spécifications techniques

🇲🇦 Idéal pour les makers et techniciens au Maroc

Le MOSFET FQP30N06L est le choix privilégié des étudiants, ingénieurs et passionnés marocains d’électronique.
Que ce soit pour piloter un moteur de trottinette électrique, une charge LED, ou créer un système de puissance Arduino, ce composant offre puissance, sécurité et performance à un prix très abordable au Maroc.
